3.4 Montage
Achten Sie auf fachgerechte Montage durch autorisiertes Fachpersonal. Das
!
Gerät muss von der Stromversorgung getrennt und damit Spannungsfrei sein.
So gehen Sie bei der Montage vor:
1. Legen Sie nach dem Auspacken das Gerät mit der Front auf ein Innenteil der
Verpackung. Damit schützen Sie das Gehäuse vor Beschädigung!
2. Lösen Sie die Schrauben des Deckels auf der Rückseite und nehmen den Deckel ab.

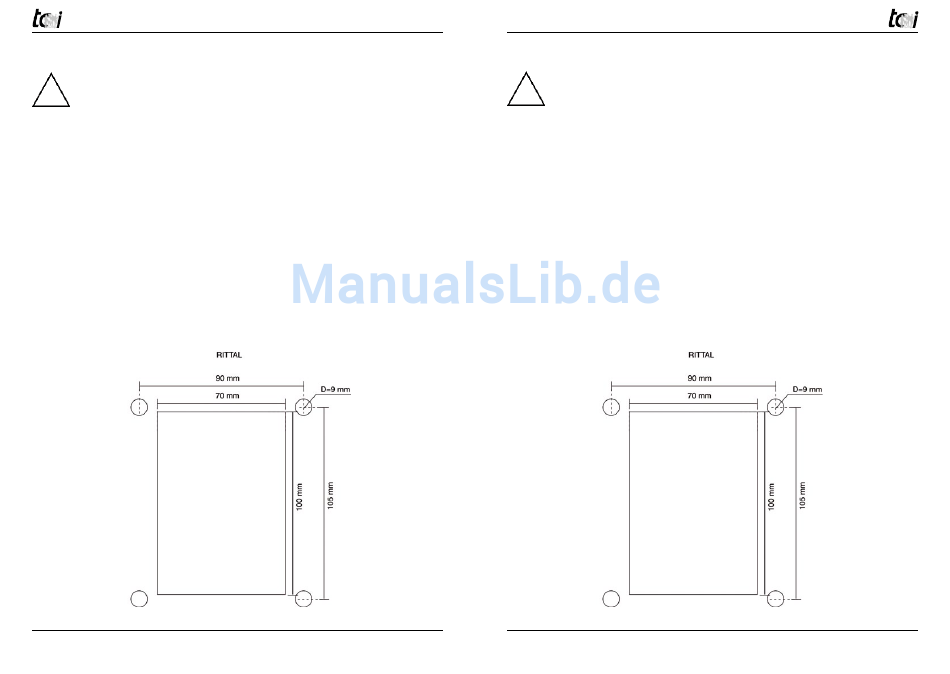

3. Sofern Sie den Tragarm-Flansch nicht mitbestellt haben, muss dieser jetzt von Ihnen
montiert werden.
4. Führen Sie jetzt die Versorgungsleitungen in das Gehäuse ein und schließen Sie diese
an wie in Kapitel 3.3 beschrieben an. Nutzen Sie zum sichern der Leitungen die Zug-
entlastung
5. Verschließen Sie nun die Rückseite mit dem Deckel, achten Sie bitte auf korrekten
Sitz der Dichtung, da sonst die gewünschte Schutzklasse nicht erreicht werden kann.
Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de
Seite 12 von 24
3.4 Mounting
Please attend of professional mounting by authorisied personal. Furthermore the
!
system must be separate from the electricity supply and so that voltage free.
Follow these points by the mounting
1. After unpacking first place the unit with the surface on one inlet of the packaging.
Therefore you can protect the chassis against damaging!
2. Remove the screews of the cover on the rear side. Remove the cover.
3. If you haven't ordered the mounting arm flanch, you have to mount it now.
4. Insert now the connection wires into the housing and connect them like in chapter 3.3.
For protect the wires please use the strain relief.
5. Please close now the rear side with the cover again, please attend to the correct seat of
the sealing, because the protection class can't be reached.
Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de
Seite 13 von 24
