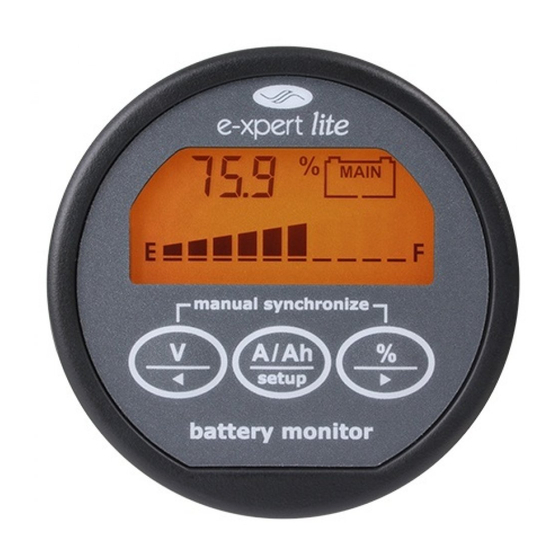

tbs electronics E-xpert lite Bedienungsanleitung

Hochpräzisions-Batteriemonitor
e-xpert lite
DE Bedienungsanleitung
Vielen Dank für den Kauf eines TBS Electronics
Batteriemonitor. Bitte lesen Sie sich die
Bedienungsanleitung für mehr Informationen über die
richtige und sichere Bedienung des Produkt sorgfältig
durch. Bewahren Sie diese Bedienungsanleitung neben
dem Batteriemonitor für den späteren Gebrauch auf.
TBS ELECTRONICS BV
De Marowijne 3, 1689AR, Zwaag, The Netherlands
http://www.tbs-electronics.com
Bevor Sie diese Bedienungsanleitung weiter lesen, gehen Sie
bitte sicher, dass Sie auch die beigefügten
Installationsanweisungen durchgelesen haben!

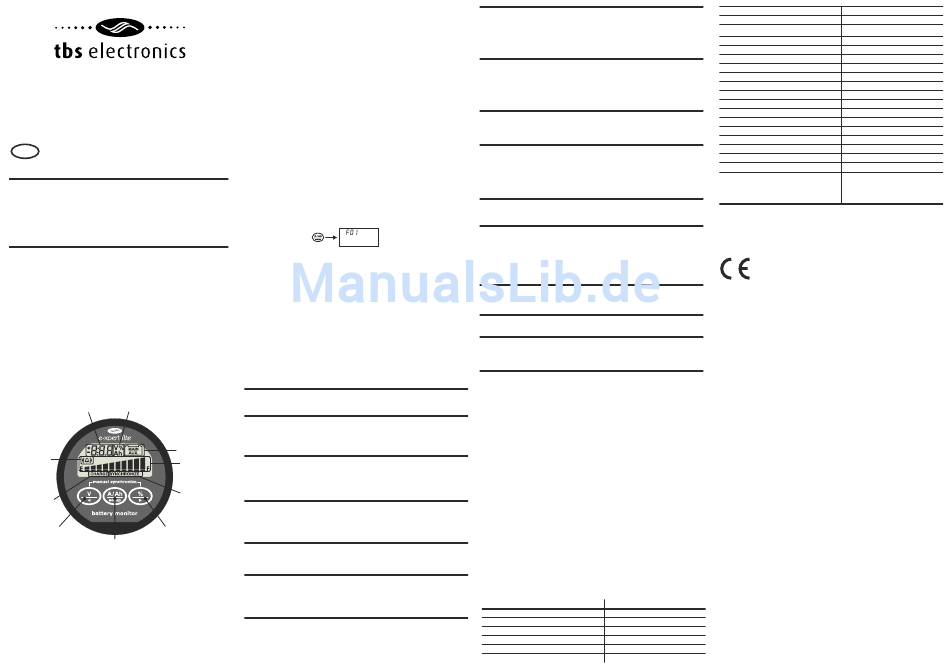

1. E-xpert lite Überblick Display und Steuerungen
3 4
5
2
6
7
1
8
10
9
1. Anzeige "Akkuladung"
2. Anzeige "Alarm aktiviert"
3. Anzeigefeld numerischer Wert
4. Einheiten
5. Anzeige "Main" Batterie oder "Auxiliary" Batterie
6. Fortschrittsbalken für Ladezustand
7. Anzeige "Synchronisierung"
8. Direkt Wahl numerische Ladezustand (%) oder Rechtstaste (>)
9. Direkt Wahl Strom (A) / Amperestunden (Ah) oder Setuptaste
10.Direkt Wahl Spannung (V) "Main" / "Auxiliary" oder Linkstaste (<)
2. Synchronisierung
Zur korrekten Anzeige von Statusinformationen Ihers Batteriemonitors ist eine regel-
mäßige Synchronisierung mit dem Batterie notwendig. Wie bereits in der Schnellanleitung
dargelegt, wird ein Synchroniesierungsschritt ebenfalls vor der ersten Benutzung des
Batteriemonitors benötigt. Während des Betriebs zeigt der Batteriemonitor automatisch mit
der Meldung SYNCHRONIZE an, dass eine Synchronisierung erforderlich ist.
Ein Synchronisierungsschritt bedeutet nichts weiter als die Durchführung eines voll-
ständigen Ladezyklus Ihres Batterie. Ein Ladezyklus wird dann als vollständig betrachtet,
wenn voll entladene Energie in der Batterie wiederhergestellt ist und beide Auto-Sync
Parameter F02 und F03 während mindestens 4 Minuten erfüllt sind. Das ist normalerweise
der Fall, wenn das Ladegerät zum Erhaltungsstufe umschaltet. Durch die Erfüllung dieser
Bedingungen wird der Batterie als voll geladen betrachtet, was durch die blinkende
Meldung FULL im Display angezeigt wird. Daneben wird die Anzeige des Lade-zustands
auf 100% gesetzt und die Ampereanzeige auf 0Ah. Die FULL Anzeige verschwindet,
wenn eine Taste betätigt wird oder wenn wieder ein Batterie entladung anfangt.
Regelmäßige Synchronisationen sind ebenfalls wichtig für die Lebensdauer der Batterie.
Wenn Sie Vollladezyklen häufig selber durchführen, werden Sie bemerken, dass der
Batteriemonitor nicht mehr so häufig SYNCHRONIZE anzeigt, da die Batterie bereits
immer synchron mit dem Batteriemonitor gehalten wird.
Neben automatischen Synchronisationen, die auf den Auto-Sync-Funktionen basieren,
können Sie den Batteriemonitor auch manuell synchronisieren, wenn Sie sich sicher sind,
dass die Batterie voll aufgeladen ist. Betätigen Sie dazu gleichzeitig die Tasten < und >
für 3 Sekunden. Nach den drei Sekunden erscheint ein blinkendes FULL auf der Anzeige,
so als wenn Sie eine automatische Synchronisation durchgeführt hätten.
3. Setupmenü
Im Setupmenü kann Ihr Batteriemonitor auf Ihr System abgestimmt werden. Eine Zahl von
Parameter, hier genannt Funktionen, können entsprechend Ihrer Anforderungen gesetzt
werden. Auf dieses Menü kann auf folgende Weise zugegriffen werden :
[3 sec]
Sobald Sie das Setupmenü aufgerufen haben, können Sie mithilfe der Tasten < und >
durch die einzelnen Funktionen gehen. Benutzen Sie die Setup-Taste zur Anzeige des
jeweiligen Funktionswerts. Benutzen Sie dann die Tasten < und >, um den Wert zu
verändern. Betätigen Sie die Setup-Taste erneut, um einen Schritt zurück zum Setupmenü
zu gehen. Von jeder beliebigen Menüposition können Sie durch Betätigung der Setup-
Taste für 3 Sekunden wieder in den normalen Betriebs-zustand zurückkehren. Dies
speichert außerdem alle veränderten Funktionswerten in den internen Speicher. Wenn für
mehr als 90 Sekunden keine Tasten betätigt wurden, geht der Batteriemonitor wieder
zurück in den normalen Betriebszustand ohne die Funktionswerte abzuspeichern.
Die Werks-einstellungen des Batteriemonitors sind voreingestellt für ein 12V/200Ah
Batteriesystem. Für 12V Systeme, im Allgemein nur Funktion F01 muss Überprüft werden
um sicher zu stellen das Ihr Batteriemonitorsystem einwandfrei funktioniert. Wenn Ihre
Batterykapazität abweicht von die 200Ah Werks-einstellung, muss Funktion F01 auf die
richtige Werte eingestellt werden. Alle weiteren Funktionen können ungeändert bleiben,
wenn Sie nicht sicher sind auf welchen Werte diese eingestellt werden mussen.
Wenn Ihre nominelle Batterysystemspannung 24V ist, mussen Sie Außerdem Function
F01, auch die Werten von Funktionen F02 und F05 Überprüfen. Standard 24V
Batteriesystem Werten für F02 und F05 sind beziehungsweise 26.4V und 21.0V.
Die folgenden Funktionen stehen zur Verfügung :
F01 Batteriekapazität Die Kapazität der "Main" Batterie in Amperestunden (Ah).
Standard : 200Ah Bereich : 20 - 999Ah Stufe : 1Ah
F02 "Float-" oder Ladefluss-Spannung (Auto-Sync-Parameter). Dieser Wert muss der
Float-Spannung Ihres Batterieladers in der letzten Stufe des Ladevorganges, ent-
sprechen. In dieser Stufe wird der Ladezustand der Batterie als voll angesehen.
Standard : 13.2V Bereich : 8.0V - 33.0V Stufe : 0.1V
F03 "Float-" oder Ladefluss-Strom (Auto-Sync-Parameter). Wenn der Ladestrom unter
diesem Prozentsatz der Batteriekapazität liegt (Funktion F01), wird die Batterie als
voll aufgeladen behandelt. Vergewissern Sie sich, dass diese Funktion immer
über den Minimalstrom liegt, bei dem der Lader aufhört die Batterie aufzuladen.
Standard : 2.0% Bereich : 0.5 - 10.0% Stufe : 0.1%
F04 Entlade-Alarm An (% SOC). Wenn der Ladezustand in Prozent unter diesem Wert
liegt wird ein Alarm ausgelöst, blinkt die Anzeige "Akkuladung" und ist die
Ladezustand Fortschrittsbalken leer.
Standard : 50% Bereich : 0 - 99% Stufe : 1%
F05 Entlade-Alarm An (Volt). Wenn die Batteriespannung unter diesem Wert liegt wird
ein Alarm ausgelöst
Standard : 10.5V Bereich : 8.0 - 33.0V Stufe : 0.1V
F06 Entlade-Alarm Aus (% SOC). Wenn der Ladezustand in Prozent über diesen Wert
steigt wird der vorher ausgelöste Alarm wieder abgeschaltet. Wenn hier FULL
eingestellt wird, wird der Alarm erst wieder ausgestellt, wenn die Auto-Sync-
Parameter erfüllt werden.
Standard : 80% Bereich : 1 - 100% / FULL Stufe : 1%
F07 Peukert-Exponent. Der Peukert-Exponent stellt die Verringerung der
Batteriekapazität bei größeren Entladungen dar. Wenn der Peukert-Wert für Ihre
Batterie nicht bekannt ist, wird empfohlen ihn auf 1.25 einzustellen. Wenn der
Peukert-Wert auf 1.00 gestellt wird, wird der Peukert-Kompensation abgestellt und
diese Wert könnte auch für Lithium Batterien verwendet werden.
Standard : 1.25 Bereich : 1.00 - 1.50 Stufe : 0.01
F08 Shunt-Stromwert. Diese Funktion gibt den Stromwert des Shunts an bei 50mV. Ihr
Batteriemonitor verfügt über einen 500Amp/50mV Shunt. Dies bedeutet, dass bei
einem Strom von 500A der durch den Shunt fließt, eine Spannung von 50mV an
den kleinen „Kelvin" Schraubanschlüssen entsteht. Diese Spannung wird dann
von Ihrem Batteriemonitor benutzt, um den Strom zu messen.
Standard : 500A Bereich : 10 - 900A Stufe : variabel
F09 Hintergrundbeleuchtungsmodus. Dieser Wert gibt die Dauer der Hintergrund-
beleuchtung nach einer Tastenbetätigung an. Die Hintergrundbeleuchtung kann
auch auf "Immer an" ("ON") oder "Immer aus" ("OFF") gestellt werden. Mit der
Funktionseinstellung "AU" wird die Hintergrundbeleuchtung automatisch aktiviert,
wenn der Entladestrom 1 A überschreitet oder eine Taste betätigt wird.
Standard : 30sek. Bereich : OFF / 5...300 / ON / AU Stufe : variabel
F10 Alarmkontaktpolarität. Ermöglicht die Auswahl zwischen einem Schließer (NO)
oder Öffner (NC).
Standard : NO Bereich : NO / NC
F11 Auto-Sync-Empfindlichkeit. Diese Einstellung nur ändern, wenn F02 und F03
korrekt sind und die automatische Synchronisierung immer noch fehlschlägt.
Wenn die automatische Synchronisierung zu lange dauert oder nicht auftretet,
senken Sie diesen Wert. Wenn der Batteriemonitor zu früh synchronisiert, steigern
sie diesen Wert.
Standard : 5 Bereich : 0 - 10 Stufe : 1
F12 Firmware-Version. Zeigt die Firmware-Version des Batteriemonitors an.
Standard : x.xx
Die letzte zwei Funktionen sind sogenannte Resetfunktionen. Benutzen Sie die Setup-
Taste zur Anzeige der jeweiligen Resetfunktion. Der Standardwert für alle Resetfunktionen
ist "OFF". Um eine der Funktionen auf die Originalwerte zurückzustellen benutzen Sie die
Tasten < und >, um den Wert von "OFF" auf "ON" zu stellen. Betätigen Sie die Setup-Taste
erneut, um einen Schritt zurück zum Setupmenü zu gehen. Wenn die Resetfunktionen auf
"ON" gestellt wurden, wird der Reset aktiviert, sobald Sie wieder in den normalen
Betriebszustand zurückkehren, indem Sie die Setup-Taste für mehr als 3 Sekunden
betätigen. Die folgenden Resetfunktionen stehen zur Verfügung :
r.b Batteriestatusreset. Benutzen Sie diesen Reset, um den momentanen
Batteriestatus zurückzusetzen. Benutzen Sie diese Resetfunktion, wenn Sie eine
neue Batterie mit den gleichen technischen Daten installieren.
r.F Funktionsreset. Benutzen Sie diese Resetfunktion, um die Werte aller Funktionen
auf die Werkseinstellungen zurückzusetzen.
r.c Null-Offset-Stromreset. Benutzen Sie diesen Reset, um kleine Strommesswerte
auf dem Display zu entfernen, wenn kein Strom in- oder aus der Batterie fließt.
Bei der Durchführung dieser Resetfunktion, bitte 100% sicher sein, dass alle DC-
Verbraucher / Ladegeräte getrennt oder ausgeschaltet sind.
4. Garantiebedingungen
TBS Electronics (TBS) garantiert für 24 Monate ab Kaufdatum, dass dieses Produkt frei
von Verarbeitungs- oder Materialfehlern ist. Während dieses Zeitraums repariert TBS das
defekte Gerät ohne Aufpreis. TBS ist allerdings nicht verantwortlich für eventuell
entstehende Transportkosten.
Dieses Garantie verfällt, wenn das Gerät externe oder interne physische Schäden oder
Modifikationen erhalten hat. Die Garantie deckt keine Schäden ab, die durch
unsachgemäße Benutzung oder Benutzung in ungeeigneter Umgebung entstanden sind. 1)
Diese Garantie ist nicht gültig, wenn das Produkt unsachgemäß behandelt wurde oder auf
falsche Weise installiert wurde bzw. Reparaturen daran vorgenommen wurden, die nicht
von TBS durchgeführt wurden. TBS ist nicht verantwortlich für Verluste, Schäden oder
Kosten, die auf unsachgemäße Benutzung, Benutzung in ungeeigneter Umgebung oder
falsche Installation, Einstellung und Fehlfunktionen zurückzuführen sind.
Da TBS keinen Einfluss auf Benutzung und Installation ihrer Produkte hat, ist der Kunde
immer verantwortlich für die eigentliche Benutzung dieser Produkte. TBS-Produkte sind
nicht geeignet für entscheidende Komponenten von Lebenserhaltungssystemen oder
Systemen die potenziell Gesundheits- oder Umweltgefährdend sind. Der Kunde ist immer
verantwortlich, wenn TBS-Produkte in solchen Anwendungen verwendet werden. TBS
übernimmt keine Verantwortung für Patentrechtsverletzungen oder Verletzungen andere
Rechte dritter, die aus der Benutzung von TBS-Produkten entstehen. TBS behält sich das
Recht vor die Produktspezifikationen ohne weitere Vorankündigung zu verändern
1)
Beispiele für unsachgemäßer Benutzung :
- Zu hohe Eingangsspannung
- Falsche Shuntverbindung
- Batteriespannung wird an den Shunteingang angeschlossen
- Mechanisch in Mitleidenschaft gezogenes Gehäuse oder innere Bauteile durch grobe
Behandlung oder falsche Verpackung
- Kontakt mit Flüssigkeiten oder Oxidation durch Kondensation.
5. Technische Daten
Parameter E-xpert lite
Versorgungsspannungsbereich 9..35VDC
1) 7mA
Versorgungsstrom : @Vin=24VDC
@Vin=12VDC 9mA
Eingangsspannungsbereich ("Auxiliary" Batterie) 2..35VDC
Eingangsspannungsbereich ("Main" Batterie) 0..35VDC
2) -999..+999A
Eingangsstrombereich
Batteriekapazitätsbereich 20..999Ah
Betriebstemperatur -20..+50°C
Anzeigeauflösung : Spannung (0..35V) ± 0.1V
Strom (0..100A) ± 0.1A
Strom (100..999A) ± 1A
Amperestd (0..99Ah) ± 0.1Ah
Amperestd (100..999Ah) ± 1Ah
Ladezustand (0..100%) ± 0.1%
Genauigkeit der Spannungsmessung ± 0.3%
Genauigkeit der Strommessung ± 0.4%
Abmessungen : Frontplatte ø 64mm
Durchmesser ø 52mm
Gesamttiefe 79mm
Gewicht 95gramm
Shunt Abmessungen : Fussabdruck 45 x 87mm
Höhe 17mm (basis) / 35mm (M8 Schraube)
Gewicht 145 gramm
Schutzklasse IP20 ( Frontplatte IP 65
Optionen : - E-xpert Prof. Anschlussbausätze
- E-xpert Schnell-Anschlussbausätze
Anmerkung : die obigen Daten können ohne Benachrichtigung geändert werden.
1) Gemessen mit ausgeschalteter Hintergrundbeleuchtung und Alarm.
2)
Abhängig vom Shunt. Standardshunt ist 500A/50mV (350A durchlaufend). Der Bereich
ist begrenzt auf -600..+600A.
6. Konformitätserklärung
HERSTELLER : TBS Electronics BV
ADRESSE : De Marowijne 3
1689 AR Zwaag
The Netherlands
Erklärt, dass die folgenden Produkte :
PRODUCTTYP : BATTERIEMONITOR
MODELL : e-xpert lite
Den Anforderungen der folgenden EU-Direktiven entspricht :
EMC Directive 2004/108/EC
RoHS Directive 2002/95/EC
Das obige Produkt entspricht den folgenden harmonisierten Standards :
EN61000-6-3: 2001 EMC - Generic Emissions Standard
EN61000-6-2: 2005 EMC - Generic Immunity Standard
E-lite TBS Manual Rev5df / Printed in The Netherlands
)
