Hochpräzisions-Batteriemonitor
e-xpert pro
DE Bedienungsanleitung
Vielen Dank für den Kauf eines TBS Electronics
Batteriemonitor. Bitte lesen Sie sich die
Bedienungsanleitung für mehr Informationen über die
richtige und sichere Bedienung des Produkt sorgfältig
durch. Bewahren Sie diese Bedienungsanleitung neben
dem Batteriemonitor für den späteren Gebrauch auf.
TBS ELECTRONICS BV
De Marowijne 3, 1689AR, Zwaag, The Netherlands
http://www.tbs-electronics.com
Bevor Sie diese Bedienungsanleitung weiter lesen, gehen Sie
bitte sicher, dass Sie die beigefügten Installationsanweisungen
und die Kurzstartanleitung durchgelesen haben!

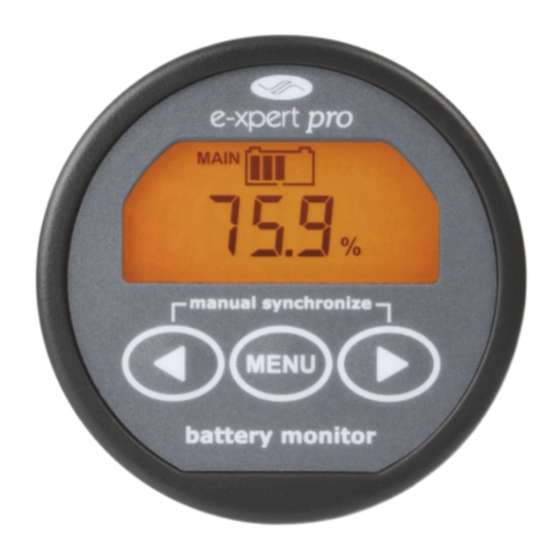

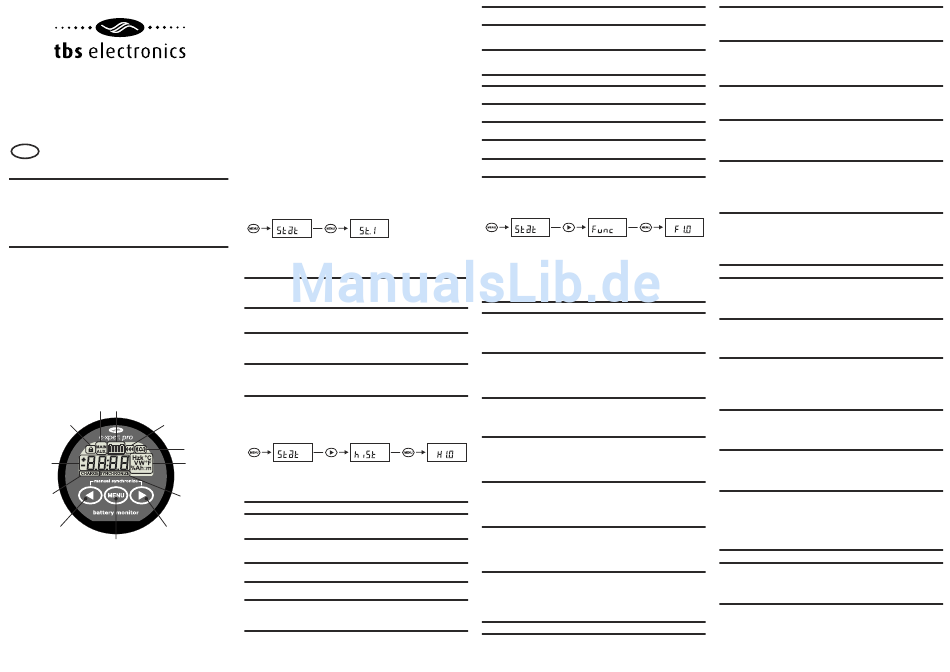

1. E-xpert pro Überblick Display und Steuerungen
4 5
3
6
7
2 8
1
9
12 10
11
1. Anzeige "Akkuladung"
2. Anzeigefeld numerischer Wert
3. Anzeige "Setup Sperre / Master Sperre"
4. Anzeige "Main" Batterie oder "Auxiliary" Batterie
5. Fortschrittsbalken für Ladezustand
6. Anzeige "Ladefortschritt"
7. Anzeige "Alarm aktiviert"
8. Einheiten
9. Anzeige "Synchronisierung"
10. Nächster Wert oder Rechtstaste (>)
11. Menütaste
12. Vorheriger Wert oder Linkstaste (<)
2. Synchronisierung
Zur korrekten Anzeige von Statusinformationen Ihers Batteriemonitors ist eine regel-
mäßige Synchronisierung mit dem Batterie notwendig. Wie bereits in der Schnellanleitung
dargelegt, wird ein Synchroniesierungsschritt ebenfalls vor der ersten Benutzung des
Batteriemonitors benötigt. Während des Betriebs zeigt der Batteriemonitor automatisch mit
der Meldung SYNCHRONIZE an, dass eine Synchronisierung erforderlich ist.
Ein Synchronisierungsschritt bedeutet nichts weiter als die Durchführung eines voll-
ständigen Ladezyklus Ihres Batterie. Ein Ladezyklus wird dann als vollständig betrachtet,
wenn voll entladene Energie in der Batterie wiederhergestellt ist und Auto-Sync Parameter
F1.0, F1.1 und F1.2 (siehe Kapitel 5) erfüllt sind. Das ist normalerweise der Fall, wenn das
Ladegerät zum Erhaltungsstufe umschaltet. Durch die Erfüllung dieser Bedingungen wird
der Batterie als voll geladen betrachtet, was durch die blinkende Meldung FULL im Display
angezeigt wird. Daneben wird die Anzeige des Lade-zustands auf 100% gesetzt und die
Ampereanzeige auf 0Ah. Die FULL Anzeige ver-schwindet, wenn eine Taste betätigt wird
oder wenn wieder ein Batterie entladung anfangt.
Regelmäßige Synchronisationen sind ebenfalls wichtig für die Lebensdauer der Batterie.
Wenn Sie Vollladezyklen häufig selber durchführen, werden Sie bemerken, dass der
Batteriemonitor nicht mehr so häufig SYNCHRONIZE anzeigt, da die Batterie bereits
immer synchron mit dem Batteriemonitor gehalten wird.
Neben automatischen Synchronisationen, die auf den Auto-Sync-Funktionen basieren,
können Sie den Batteriemonitor auch manuell synchronisieren, wenn Sie sich sicher sind,
dass die Batterie voll aufgeladen ist. Betätigen Sie dazu gleichzeitig die Tasten < und >
für 3 Sekunden. Nach den drei Sekunden erscheint ein blinkendes FULL auf der Anzeige,
so als wenn Sie eine automatische Synchronisation durchgeführt hätten.
3. Statusmenü
Das Statusmenü ist ein Anzeigemenü, dass den Batteriemonitorstatus in verschiedene
Punkte aufteilt. Auf dieses Menü kann auf folgende Weise zugegriffen werden :
[3 sec] [1x]
Sobald Sie das Statusmenü aufgerufen haben, können Sie mithilfe der Tasten < und >
durch die einzelnen Menüpunkte gehen. Benutzen Sie die MENU-Taste zur Anzeige des
jeweiligen Menüpunkts. Betätigen Sie die MENU-Taste erneut, um einen Schritt zurück
zum Hauptmenü zu gehen. Von jeder beliebigen Menüposition können Sie durch
Betätigung der MENU-Taste für 3 Sekunden wieder in den normalen Betriebszustand
zurückkehren. Die folgenden Statusmenüoptionen stehen zur Verfügung :
St.1 Alarmstatus : Wenn mehrere Alarme aktiviert sind, benutzen Sie die Tasten < und
> zur Auswahl eines momentan aktiven Alarms. Wenn keine Alarme aktiviert sind,
erscheint in der Anzeige "----".
St.2 Tage in Betrieb. Die Zahl der Tage, die der Batteriemonitor bereits die Batterie
überwacht. Dieser Wert wird auf 0 zurückgesetzt, wenn ein Batteriereset
durchgeführt wird (diese Resetmenü).
Tage seit letzter Synchronisation. Die Zahl der Tage, die der Batteriemonitor
St.3
bereits ohne Synchronisation läuft. Dieser Wert wird auf 0 zurückgesetzt, wenn
eine Synchronisation oder ein Batteriereset durchgeführt wird (siehe Resetmenü).
St.4 Ladeeffizienzfaktor (Charge Efficiency Factor - CEF). Der Ladeeffizienzfaktor
benutzt bei dem Batteriemonitor. Je nach dem welcher Wert für die Funktion F8.6
gesetzt wurde, wird hier der automatisch errechnette CEF-Wert oder der manuell
gesetzte CEF-Wert angezeigt.
4. History-Menü
Das History-Menü ist ein Anzeigemenü, dass sogenannte besondere Vorkommnisse des
Batteriemonitors anzeigt. Diese Vorkommnisse werden als History-Daten aufgezeichnet
im internen Speicher. Auf dieses Menü kann auf folgende Weise zugegriffen werden :
[3 sec] [1x] [1x]
Sobald Sie das History-Menü aufgerufen haben, können Sie mithilfe der Tasten < und >
durch die einzelnen History-Daten gehen. Benutzen Sie die MENU-Taste zur Anzeige des
jeweiligen History-teil. Betätigen Sie die MENU-Taste erneut, um einen Schritt zurück zum
History-Menü zu gehen. Von jeder beliebigen Menüposition können Sie durch Betätigung
der MENU-Taste für 3 Sekunden wieder in den normalen Betriebszustand zurückkehren.
Die folgenden Aufzeichungsmenüoptionen stehen zur Verfügung:
H1 : BATTERIE HISTORY
H1.0 Durchschnittliche Entladung in Ah (Amperestunden). Diese Zahl wird nach jeder
Synchronisation neu berechnet.
H1.1
Durchschnittliche Entladung in %. Diese Zahl wird nach jeder Synchronisation neu
berechnet.
H1.2 Die tiefste Entladung in Ah.
H1.3 Die tiefste Entladung in %.
H1.4 Gesamter Entladung in Ah. Die Gesamtzahl von Ah der aus der Batterie entladen
wurde. Wenn der Wert 10000Ah überschreitet, schaltet die Anzeige auf kAh um
und der Anzeigewert muss mit 1000 multipliziert werden.
H1.5 Gesamter Ladung in Ah. Die Gesamtzahl von Ah der in der Batterie aufgeladen
wurde. Diese Ah-zahl wurde noch nicht mit dem Ladeeffizienzfaktor (CEF)
kompensiert. Wenn der Wert 10000Ah überschreitet, schaltet die Anzeige auf kAh
um und der Anzeigewert muss mit 1000 multipliziert werden.
H1.6 Anzahl der Lade-/Entladezyklen.
H1.7 Die Anzahl der Synchronisationen. Diese Zahl gibt an wie häufig die Batterie mit
erfüllung der Auto-Sync-Funktionen voll aufgeladen wurde.
H1.8 Anzahl der Vollentladungen. Zahl gibt an wie häufig die Batterie einen
Ladezustand von 0,0% erreicht hat.
H2 : ALARM HISTORY
H2.0 Anzahl der Entlade-alarme.
H2.1 Anzahl der "Main" Batterie-Unterspannungsalarme.
H2.2 Anzahl der "Auxiliary" Batterie-Unterspannungsalarme.
H2.3 Anzahl der "Main" Batterie-Überspannungsalarme.
H2.4 Anzahl der "Auxiliary" Batterie-Überspannungsalarme.
5. Funktionseinstellungsmenü
Im Funktionseinstellungsmenü kann Ihr Batteriemonitor auf Ihr System abgestimmt werden.
Viele der Parameter, hier genannt Funktionen, können entsprechend Ihrer Anforderungen
gesetzt werden. Auf dieses Menü kann auf folgende Weise zugegriffen werden :
[3 sec] [2x] [1x]
Sobald Sie das Funktionseinstellungsmenü aufgerufen haben, können Sie mithilfe der
Tasten < und > durch die einzelnen Funktionen gehen. Benutzen Sie die MENU-Taste zur
Anzeige des jeweiligen Funktionswerts. Benutzen Sie dann die Tasten < und >, um den
Wert zu verändern. Betätigen Sie die MENU-Taste erneut, um einen Schritt zurück zum
Funktionseinstellungsmenü zu gehen. Von jeder beliebigen Menüposition können Sie
durch Betätigung der MENU-Taste für 3 Sekunden wieder in den normalen Betriebs-
zustand zurückkehren. Dies speichert außerdem alle veränderten Funktionswerten in den
internen Speicher. Wenn für mehr als 90 Sekunden keine Tasten betätigt wurden, geht der
Batteriemonitor wieder zurück in den normalen Betriebszustand ohne die Funktionswerte
abzuspeichern. Die folgenden Funktionen stehen zur Verfügung :
F1 : SYSTEMEIGENSCHAFTEN
F1.0 "Float-" oder Ladefluss-Spannung (Auto-Sync-Parameter). Dieser Wert muss der
Float-Spannung Ihres Batterieladers in der letzten Stufe des Ladevorganges, ent-
sprechen. In dieser Stufe wird der Ladezustand der Batterie als voll angesehen.
Standard : 13.2V Bereich : 8.0V - 33.0V Stufe : 0.1V
F1.1 "Float-" oder Ladefluss-Strom (Auto-Sync-Parameter). Wenn der Ladestrom unter
diesem Prozentsatz der Batteriekapazität liegt (Funktion F8.0), wird die Batterie
als voll aufgeladen behandelt. Vergewissern Sie sich, dass diese Funktion immer
über den Minimalstrom liegt, bei dem der Lader aufhört die Batterie aufzuladen.
Standard : 2.0% Bereich : 0.5 - 10.0% Stufe : 0.1%
F1.2 Auto-Sync-Zeit (Auto-Sync-Parameter). Dies ist die Zeit, in der die Auto-Sync-
Parameter F1.0 und F1.1 erreicht werden müssen, damit die Batterie als
vollständig geladen betrachtet werden kann.
Standard : 240sec Bereich : 5 - 300sec Stufe : variabel
F1.3 Entladeboden. Dies ist der Referenzpunkt bei dem die Batterie wieder aufgeladen
werden mussen. Wenn der Ladezustand in Prozent unter diesen Wert fällt,
beginnt die "CHARGE" Anzeige zu blinken und in der Restladedauer Anzeige
erscheint 0:00, sowie ein leerer Ladefortschrittsbalken.
Standard : 50% Bereich : 0 - 99% Stufe : 1%
F1.4 Batterietemperatur. Mit dieser Funktion können Sie die mittlere Batterietemperatur
einstellen. Der Wert AU ermöglicht die automatische Temperaturmessung, falls ein
externer Temperatursensor an der Batteriemonitor angeschlossen wurde. Die
Temperaturanzeige im normalen Betriebszustand wird damit ebenfalls aktiviert.
Standard : +20°C Bereich : -20..+50°C / AU Stufe : 1°C
F1.5 Restladedauer-Mittelwertbildung. Gibt den Zeitwert der Mittelwertbildung an. Es
stehen drei Einstellungen zur Verfügung. Einstellung 0 gibt die schnellste
Restladedaueranzeige und Einstellung 2 die langsamste. Die beste Einstellung ist
abhängig vom Batteriebelastungstyp und Ihren eigenen Vorlieben.
Standard : 1 Bereich : 0 - 2 Stufe : 1
F1.6 Auto-Sync-Empfindlichkeit. Diese Einstellung nur ändern, wenn F1.0, F1.1 und
F1.2 korrekt sind und die automatische Synchronisierung immer noch fehlschlägt.
Wenn die automatische Synchronisierung zu lange dauert oder nicht auftretet,
senken Sie diesen Wert. Wenn der Batteriemonitor zu früh synchronisiert, steigern
sie diesen Wert.
Standard : 5 Bereich : 0 - 10 Stufe : 1
F2 : ENTLADE-ALARM EINSTELLUNGEN
F2.0 Entlade-Alarm An (% SOC). Wenn der Ladezustand in Prozent unter diesem Wert
liegt wird ein Alarm ausgelöst (abhängig von F2.6).
Standard : 50% Bereich : 0 - 99% Stufe : 1%
F2.1 Entlade-Alarm An (Volt). Wenn die Batteriespannung unter diesem Wert liegt wird
ein Alarm ausgelöst (abhängig von F2.6).
Standard : 10.5V Bereich : 8.0 - 33.0V Stufe : 0.1V
F2.2 Entlade-Alarm Aus (% SOC). Wenn der Ladezustand in Prozent über diesen Wert
steigt wird der vorher ausgelöste Alarm wieder abgeschaltet. Wenn hier FULL
eingestellt wird, wird der Alarm erst wieder ausgestellt, wenn die Auto-Sync-
Parameter erfüllt werden.
Standard : 80% Bereich : 1 - 100% / FULL Stufe : 1%
F2.3 Entlade-Alarm An (Verzögerungszeit). Dies ist die Zeit, die der Entlade-Alarm
unter den Bedingungen F2.0 und F2.1 braucht um aktiviert zu werden.
Standard : 10sec Bereich : 0 - 300sec Stufe : variabel
F2.4 Minimale Alarmdauer. Die Mindestdauer, die der Alarm an bleibt, unabhängig
davon ob der Ladezustand über den Entlade-Alarm Aus gestiegen ist oder nicht
(F2.2). Diese Funktion wird in Stunden:Minuten eingestellt.
Standard : 0:00 Bereich : 0:00 - 12:00 Stufe : variabel
F2.5 Maximale Alarmdauer. Die Maximaldauer, die der Alarm an bleibt, unabhängig
davon ob der Ladezustand noch unter dem Entlade-Alarm Aus Wert ist oder nicht
(F2.2). Der Wert "-:--" gibt einen unbestimmten Zeitraum an und der Alarm bleibt
solange an bis der Ladezustand über den Entlade-Alarm Aus gestiegen ist (F2.2).
Diese Funktion wird in Stunden:Minuten eingestellt.
Standard : -:- - Bereich : 0:00 - 12:00 / -:- - Stufe : variabel
F2.6 Entlade-Alarm aktivieren / Alarmkontakt benutzen. Stellen Sie diese Option auf
"OFF", um den Entlade-Alarm zu deaktivieren. Stellen Sie in auf "[1]", um den
internen Alarmkontakt des Batteriemonitors zu benutzen. Stellen Sie den Wert auf
"[ ]1" bis "[ ]8", um einen externen Alarmkontakt zu verwenden (nur bei
Verwendung der optionalen Alarmerweiterungsbausatz).
Standard : [1] Bereich : OFF / [1] / [ ]1..[ ]8
F3 : UNTERSPANNUNGSALARM EINSTELLUNGEN
F3.0 "Main" Batterie-Unterspannungsalarm An. Wenn die "Main" Batteriespannung
unter diesem Wert fällt, erscheint eine "Lo"-Anzeige und der entsprechende Alarm
wird ausgelöst (abhängig von F3.2).
Standard : 10.5V Bereich : 8.0 - 33.0V Stufe : 0.1V
F3.1 "Main" Batterie-Unterspannungsalarm Verzögerung. Dies ist die Zeit, die der
"Main" Batterie-Unterspannungsalarm unter der Bedingung F3.0 braucht um
aktiviert zu werden.
Standard : 10sec Bereich : 0 - 300sec Stufe : variabel
"Main" Batterie-Unterspannungsalarm aktivieren / Alarmkontakt benutzen. Stellen
F3.2
Sie diese Option auf "OFF", um den "Main" Batterie-Unterspannungsalarm zu
deaktivieren. Stellen Sie in auf "[1]", um den internen Alarmkontakt des Batterie-
monitors zu benutzen. Stellen Sie den Wert auf "[ ]1" bis "[ ]8", um einen externen
Alarmkontakt zu verwenden (nur bei Verwendung der optionalen
Standard : OFF Bereich : OFF / [1] / [ ]1..[ ]8
"Auxiliary" Batterie-Unterspannungsalarm An. Wenn die "Auxiliary"
F3.3
Batteriespannung unter diesem Wert fällt, erscheint eine "Lo"-Anzeige und der
entsprechende Alarm wird ausgelöst (abhängig von F3.5).
Standard : 10.5V Bereich : 8.0 - 33.0V Stufe : 0.1V
F3.4 "Auxiliary" Batterie-Unterspannungsalarm Verzögerung. Dies ist die Zeit, die der
"Auxiliary" Batterie-Unterspannungsalarm unter der Bedingung F3.3 braucht um
aktiviert zu werden.
Standard : 10sec Bereich : 0 - 300sec Stufe : variabel
F3.5 "Auxiliary" Batterie-Unterspannungsalarm aktivieren / Alarmkontakt benutzen.
Stellen Sie diese Option auf "OFF", um den "Auxiliary" Batterie-Unterspannungs-
alarm zu deaktivieren. Stellen Sie in auf "[1]", um den internen Alarmkontakt des
Batteriemonitors zu benutzen. Stellen Sie den Wert auf "[ ]1" bis "[ ]8", um einen
externen Alarmkontakt zu verwenden (nur bei Verwendung der optionalen
Alarmerweiterungsbausatz).
Standard : OFF Bereich : OFF / [1] / [ ]1..[ ]8
F4 : ÜBERSPANNUNGSALARM EINSTELLUNGEN
F4.0 "Main" Batterie-Überspannungsalarm An. Wenn die "Main" Batteriespannung über
diesen Wert steigt, erscheint eine "Hi"-Anzeige und der entsprechende Alarm wird
ausgelöst (abhängig von F4.2).
Standard : 16.0V Bereich : 10.0 - 35.0V Stufe : 0.1V
F4.1 "Main" Batterie-Überspannungsalarm Verzögerung. Dies ist die Zeit, die der
"Main" Batterie-Überspannungsalarm unter der Bedingung F4.0 braucht um
aktiviert zu werden.
Standard : 5sec Bereich : 0 - 300sec Stufe : variabel
