Visonic WR-300 SERIE Installationsanleitung

WR- - - - 300 SERIE WR 300 SERIE
WR WR 300 SERIE 300 SERIE
Funkempfänger
1. 1. 1. 1. EINFÜHRUNG EINFÜHRUNG
EINFÜHRUNG EINFÜHRUNG

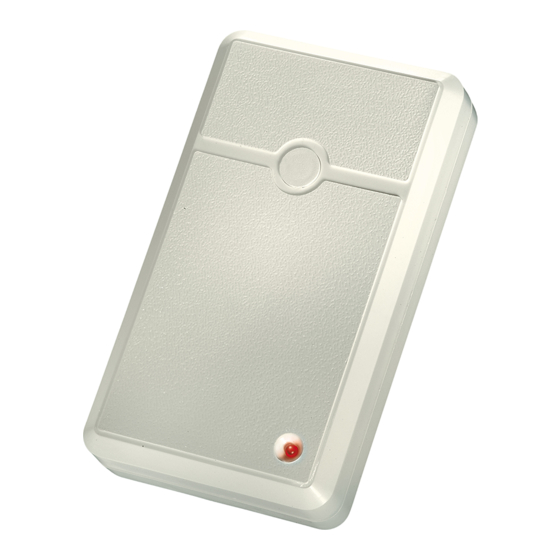

Die WR-300 UHF-Empfängerserie wurde
so entwickelt, daß sie mit einer Vielzahl
von Sendern, wie z.B. Passiv-Infrarot-
meldern, Funkmagnetkontakten
weiteren Meldern, die von der Firma
Visonic Ltd. gefertigt werden, arbeitet.
Jeder Empfänger der WR-300 Serie ist mit
einem 8-poligen DIP-Schalter ausgerüstet.
Mit diesem können bis zu 256 verschiedene
Systemcodes eingestellt werden. Jeder
Sender ist ebenfalls mit diesem 8-poligen
DIP-Schalter ausgestattet.
Sender einem bestimmten Empfänger
zuzuordnen, muß bei beiden der gleiche
Systemcode eingestellt werden.
Zusätzlich zu dem Systemcodeschalter sind alle Sender mit
einem 4-Kanal-schalter ausgestattet. Die unterschiedlichen
Empfänger verfügen über 1-4 Ausgänge. Mit diesem 4-poligen
Kanalschalter kann der Sender dem entsprechenden Ausgang
des Empfängers zugeordnet werden. Wird ein mehrkanaliger
Empfänger in Verbindung mit einer Alarmzentrale benutzt, so ist
es möglich, durch Zuordnen der unter-schiedlichen Sender auf
verschiedene Kanäle, die
Meldelinien zuzuordnen. So können z.B. Bewegungsmelder
verzögerten oder direkt ansprechenden Meldelinien zugeordnet
werden; der Funkrauchmelder einer speziellen Meldelinie oder
der Überfallmelder einer Meldelinie mit stillem Alarm.
12V
TAMP – +
N.C. C N.O.
W R -30 0
CODE
1 2 3 4 5 6 7
4 3 2 1
CHANNEL

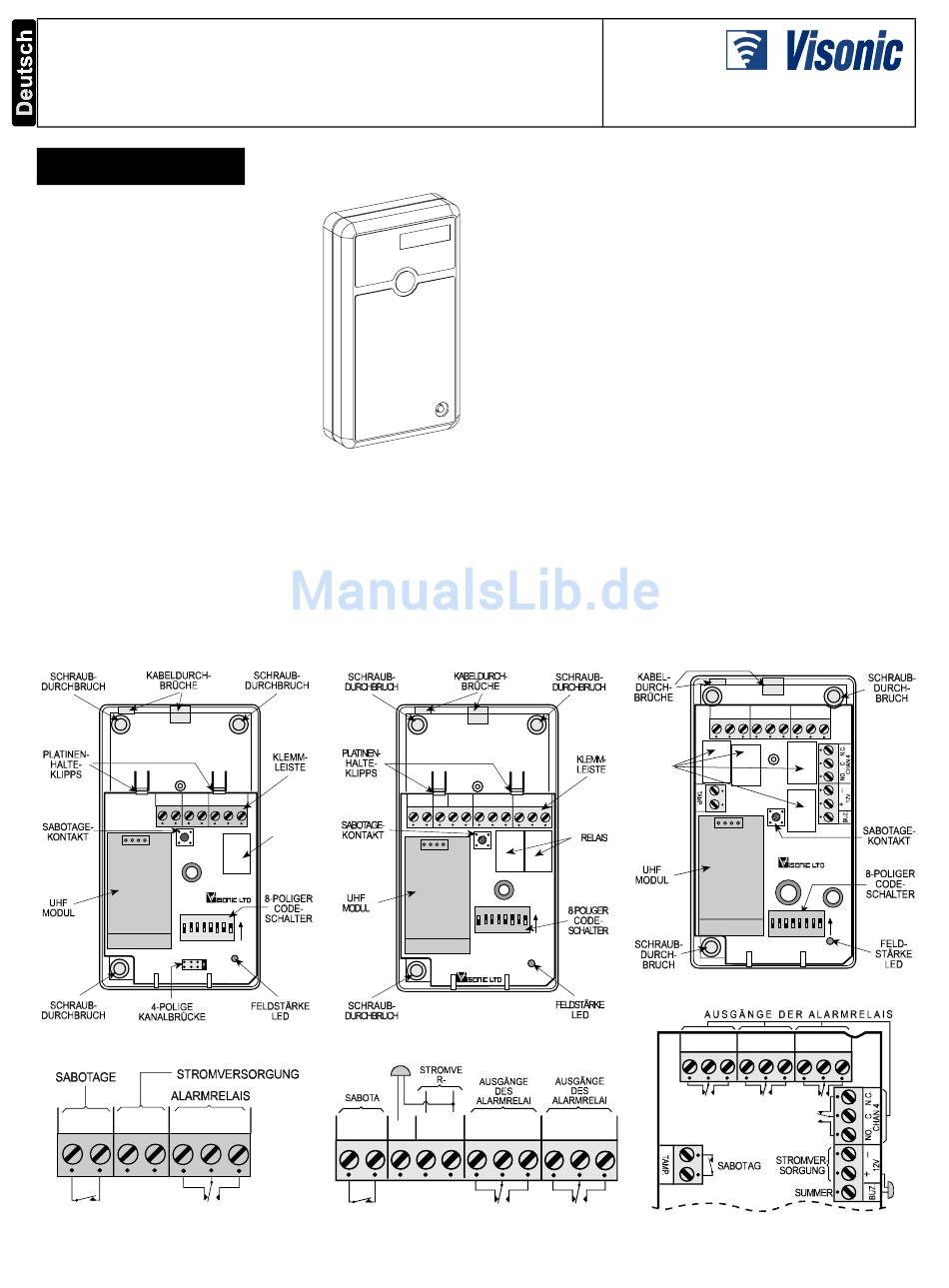

Abb. 1. WR-300 Innenansicht
12V
TAMP – +
N.C. C N.O.
Abb. 2. WR-300 Anschlüsse
DG3301
und
Um einen
Funkmelder unterschiedlichen
RELAIS
ON
8
Abb. 3. WR-300/2B Innenansicht
TAMP BUZ.
Abb 4. WR-300/2B Anschlüsse
Der 1-Kanal-Empfänger WR-300 ist mit einer Steckbrücke
ausgerüstet, die über 4 verschiedene Positionen verfügt. Durch
Stecken der Brücke auf die entsprechende Position kann der
Empfänger dem
Werksmäßig ist diese Brücke auf Kanal 1 gesteckt (siehe Abschnitt
3 - Abb. 8).
Der Empfänger WR-300A ist mit einem 4-poligen DIP-Schalter
anstelle der Brücke ausgerüstet. Dieser Empfänger arbeitet mit
einem 12-bit-Code, der mit Hilfe des 4- und 8-poligen DIP-
Schalters bis zu 4096 unterschiedliche Kombina-tionen erlaubt
(siehe Abschnitt 3 - §B).
Die Mehrkanalempfänger WR-300/2B und WR-300/4B verfügen
zusätzlich über einen Open-Kolector-Ausgang, an den ein
beiliegender Summer angeschlossen werden kann der dann
aktiviert wird, wenn von einem der angeschlossenen Sender das
Signal „Batterieunter-spannung" übertragen wird (siehe Abschnitt
5). Eine in der Gehäusefront sichtbare LED zeigt den
empfangenen Signalpegel an (siehe Abschnitt 4).
Alle Empfänger
Wechselspannung betrieben werden; des weiteren ist eine
Universalversion
Spannungsbereich von 12-35V Gleichspannung oder 12-30V
Wechselspannung ausgelegt ist.
Ein weiterer Vorteil der WR-300 Serie ist der modulare Aufbau. Auf
der Grundplatine befindet sich die digitale Auswertung, die Relais
sowie die Klemmenleiste. Das UHF-Empfangsmodul ist eine
separate Platine, die über Steckstifte mit der Grundplatine
verbunden ist.
– +
CHAN 1
CH AN 2
TAMP BUZ.
12V N.C. C N.O. N.C. C N.O.
ON
ON
1 2 3 4 5 6 7 8
CODE
W R - 3 0 0 2 B
– +
CHAN 1
CHAN 2
12V
N.C. C N.O. N.C. C N.O.
Installationsanleitung
Empfangskanal 1-4 zugeordnet
können mit einer 12 V
verfügbar, die für einen
CHAN 1 CHAN 2
N.C. C N.O. N.C. C N.O. N.C. C N.O.
RELAIS
W R - 3 0 0 4 B
ON
1 2 3 4
CODE
Abb 5. WR-300/4B Innenansicht
CHAN 1 CHAN 2
N.C. C N.O. N.C. C N.O.
Abb 6. WR-300/4B Anschlüsse
werden.
Gleich- oder
Betriebs-
C HAN 3
ON
5 6 7 8
CHAN 3
N.C. C N.O.
1
