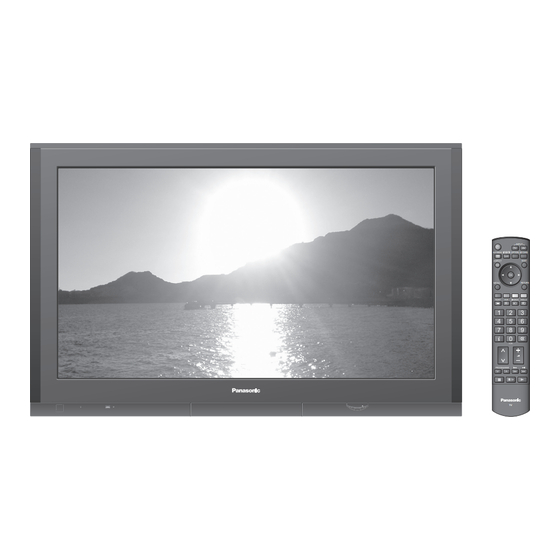

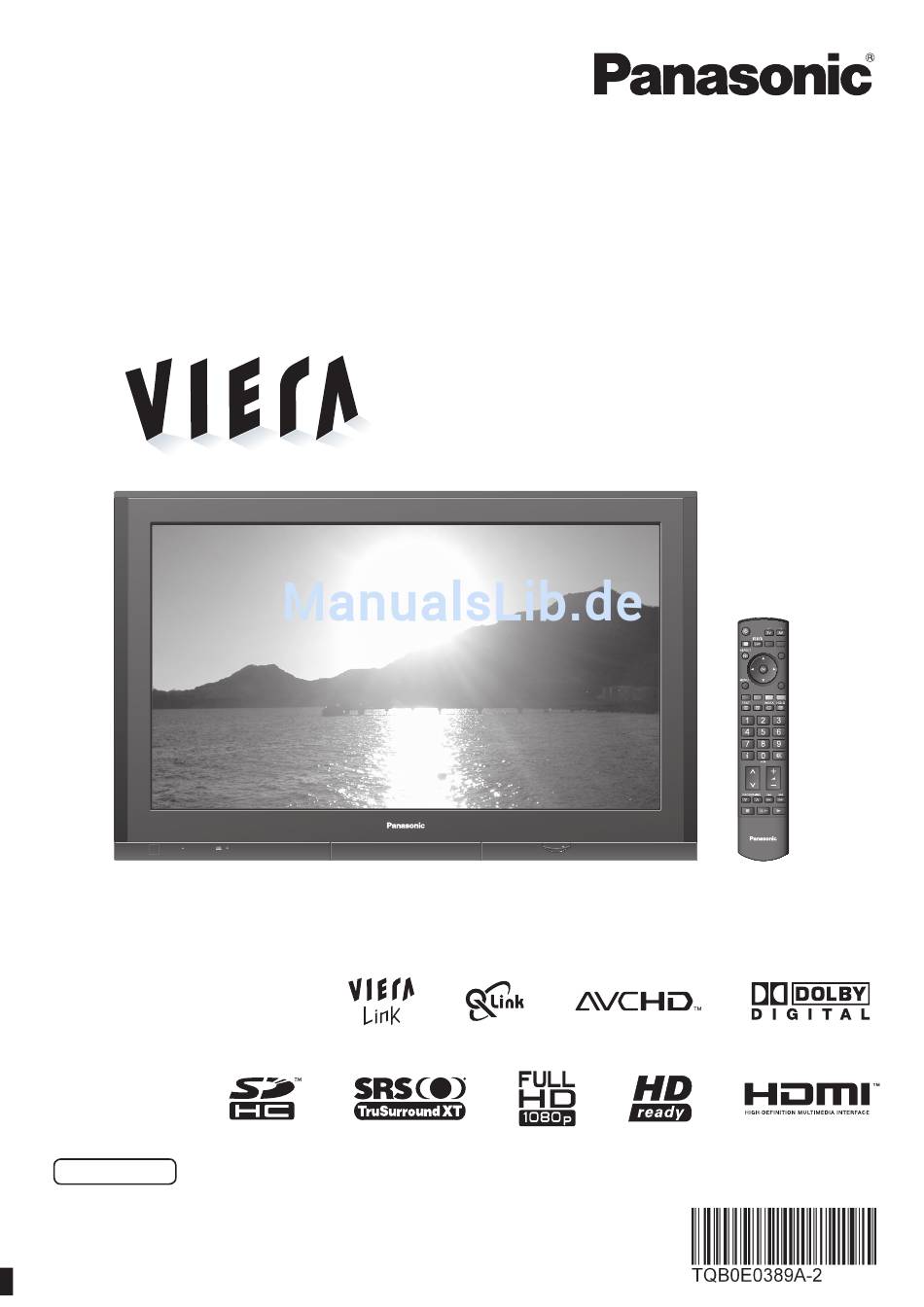

Bedienungsanleitung Plasma-Fernseher TH-42PY700FA Modell-Nr. TH-42PY700F TH-50PY700F TH-58PY700F INPUT MULTI WINDOW OPTION SD CARD EXIT RETURN F.P. Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Gerätes vollständig Deutsch durch und bewahren Sie sie für zukünftige Bezugnahme griffbereit auf. Die Bilder in dieser Anleitung dienen lediglich als Illustrationen.
Schläge verursachen können.) durch die Belüftungsschlitze in das Geräteinnere fallen (dies kann einen Brandausbruch oder elektrischen Schlag zur Folge haben). Lassen Sie das Gerät grundsätzlich von Ihrem Panasonic- Fachhändler überprüfen, einstellen oder reparieren. Den Fernseher nicht auf einer schrägen Flüssigkeiten vom Gerät fernhalten...
Hinweise Vorsicht Kein Standbild über längere Zeit hinweg anzeigen Anderenfalls bleibt u.U. ein Nachbild auf dem Vor dem Reinigen des Gerätes den Plasmabildschirm zurück („Einbrennen“) Netzstecker abziehen Da es sich bei diesem Phänomen nicht um eine (Wenn das Gerät während der Reinigung mit der Netzsteckdose Funktionsstörung handelt, erstreckt sich die verbunden ist, kann dies einen elektrischen Schlag zur Folge haben.) Garantieleistung des Herstellers nicht darauf.
Anordnung der Bedienelemente SD-Kartensteckplatz (S. 29) Funktionswahl • Lautstärke, Kontrast, Helligkeit, Farbe, Schärfe, NTSC-Farbton (im NTSC-Modus), Klappe zum Öffnen hochklappen Bass, Höhen, Balance, Auto Setup. (S. 22) Umschalten des Kopfhörerbuchse AV4-Buchsen HDMI3-Buchse Eingangsmodus (S. 34) (S. 34) (S. 34) Wechseln der Programmpositionen um einen Schritt vor oder zurück. Wenn eine Funktion angezeigt wird, kann diese durch Drücken der Tasten angehoben oder abgesenkt werden.
Grundlegende Anschlüsse Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers. Bitte achten Sie unbedingt darauf, den Netzstecker aus der Netzsteckdose zu ziehen, bevor Sie irgendwelche Kabel anschließen oder abtrennen. Achten Sie beim Abtrennen des Netzkabels unbedingt darauf, zuerst den Netzstecker aus der Netzsteckdose zu ziehen. Beispiel 1 Beispiel 2 Anschließen der Antenne...
Beispiel 3 Anschließen eines DVD-Recorders / Videorecorders und eines Kabeltuners Fernseher, DVD-Recorder / Videorecorder und Kabeltuner Rückseite des Fernsehers Klemmeinrichtung Antenne • Freigeben HF-Kabel 220-240 V Wechselstrom, 50 / 60 Hz Netzkabel (mitgeliefert) SCART-Kabel HF-Kabel (vollständig RF OUT verdrahtet) RF IN DVD-Recorder oder Videorecorder HF-Kabel...
Automatische Einrichtung Diese Funktion dient zur automatischen Ausführung eines Sendersuchlaufs und zur Speicherung aller dabei abgestimmten Sender im TV-Tuner. Dieses Verfahren braucht nicht ausgeführt zu werden, wenn die Einrichtung Ihres neuen Fernsehers bereits vom Fachhändler vorgenommen wurde. Schließen Sie den Fernseher an eine Netzsteckdose an, und schalten Sie ihn ein.
Die in den Bildschirm eingeblendeten Menüanzeigen ermöglichen einen bequemen Zugriff auf zahlreiche Funktionen dieses Fernsehers. ■ Gebrauch der Fernbedienung Aufrufen des Hauptmenüs Bewegen des Cursors / Wahl eines Menüs Bewegen des Cursors / Pegeleinstellung / Auswahl aus verschiedenen Optionen Zugriff auf das Menü / Speichern von Einstellungen, nachdem Änderungen vorgenommen oder Optionen eingestellt wurden RETURN Rückkehr auf das vorige Menü...
Betrachten von Fernsehprogrammen Schalten Sie das Gerät ein. (ca. 1 Sekunde lang gedrückt halten) Dazu muss der Netzschalter eingeschaltet sein. INPUT MULTI WINDOW OPTION SD CARD ASPECT EXIT 1 BBS CH05 Corontation Street Informationsbanner RETURN Wählen Sie einen Kanal. aufwärts oder abwärts •...
■ Weitere praktische Funktionen (Bedienungen nach Beendigung der automatischen Einrichtung.) Anzeigen der Programminformationen Kanal 1 BBS CH05 Corontation Street verfügbare Funktionen STTL Stereo Stereo Bad Signal Encrypted Stummschaltung Farbsystem Videotext Abschaltuhr Anzeigen des Tonsystem Programm Stereoklang Informationsbanners • • Um einen anderen Kanal zu wählen Einstellen des Anzeige-Abschaltintervalls •...
Eingangssignal auf dem Bildschirm betrachten. Anschließen des Gerätes (S. 8 und S. 9) Die Fernbedienung im Lieferumfang dieses Fernsehers kann zur Steuerung bestimmter Funktionen von manchen Geräten der Marke Panasonic verwendet werden. Schalten Sie den Fernseher ein. ■ Bei Herstellung eines SCART-Anschlusses wie in Beispiel 2 oder 3 (S.
Ein an den Fernseher angeschlossenes Gerät der Marke Panasonic kann direkt mit dieser Fernbedienung gesteuert werden. ∗ VCR / DVD-Schalter Wählen Sie die Stellung „VCR“, um einen Videorecorder oder ein DVD-Gerät von Panasonic zu steuern Wählen Sie DVD, um ein Panasonic DVD-Gerät oder eine Player- Heimanlage zu verwenden.
Betrachten von Videotext Videotext-Sendungen, einschließlich von Nachrichten, Wetterberichten und Untertiteln, können auf diesem Fernseher betrachtet werden, sofern der betreffende Sender einen Videotext-Dienst anbietet. Was ist der FLOF-Modus (FASTEXT)? Im FLOF-Modus erscheinen vier Themenbereiche in unterschiedlichen Farben im unteren Bereich des Bildschirms. Für Zugriff auf weitere Informationen zu einem dieser Themen müssen Sie einfach nur die entsprechende Farbtaste drücken.
Seite 17
Halten der aktuellen Seite ohne Aktualisierung Stoppen oder Fortsetzen der automatischen Aktualisierung Halten ■ Fortsetzen Rückkehren zur Hauptindex-Seite Index • Abrufen einer Rufen Sie die unter „Blau“ gespeicherte Seite ab. F.P. • Die Werkseinstellung ist „P103“. Lieblingsseite Gleichzeitige Anzeige von Fernsehprogramm und Videotext in zwei Fenstern •...
Gebrauch der Menüfunktionen Verschiedene Menüs können aufgerufen werden, die Ihnen eine benutzerspezifi sche Einstellung von Bild-, Ton- und anderen Funktionen ermöglichen. Rufen Sie die Menüanzeige auf. • Die (je nach Eingangssignal verschiedenen) Funktionen, die eingestellt werden können, werden angezeigt. INPUT OPTION SD CARD Wählen Sie das gewünschte Menü...
■ Überblick Haupt-Menü VIERA Link VIERA Link-Menü Das Menü des VIERA Link Einstellungen Recorder verwendeten Gerätes Lautsprecher Auswahl Heimkino Bild (S. 33) Setup Bildeinstellung Modus Auto Kontrast Helligkeit Farbe Schärfe NTSC-Farbton Farbton Warm Colour Management P-NR Bildeinstellung MPEG NR Mosquito NR 3D-COMBFILTER Grundeinstellungen Einstellen...
Menüliste Funktion Einstellungen / Konfi guration (Optionen) Menü VIERA Link Dient zur Steuerung eines angeschlossenen Gerätes der Marke Panasonic. Einstellungen „Einfache Steuerung nur über die VIERA-Fernbedienung“ (S. 33) „Lautsprechersteuerung“ (S. 33) • Das VIERA Link-Menü kann auch direkt über die VIERA Link-Taste an der Lautsprecher Fernbedienung aufgerufen werden.
■ Menüliste Menü Funktion Einstellungen / Konfi guration (Optionen) Dient zur Wahl des optionalen Farbsystems je nach Format des Videosignals im AV-Modus. AV-Farbsystem (Auto / PAL / SECAM / M.NTSC / NTSC) Dient zur Wahl der AV-Buchse, die zur Datenkommunikation zwischen diesem Q-Link Fernseher und einem kompatiblen Aufnahmegerät verwenden werden soll (AV2 / AV3) (S.
Ändern und Einstellen von Kanälen Die aktuellen Kanaleinstellungen können je nach Bedarf oder Empfangsbedingungen geändert werden. Rufen Sie die Menüanzeige auf. INPUT OPTION SD CARD EXIT Wählen Sie „Setup“ aus. Aufrufen Haupt-Menü VIERA Link RETURN Bild Auswahl Setup Wählen Sie „Tuning-Menü“ aus. Aufrufen Setup Q-Link Einstellungen...
Seite 23
• Bearbeiten der Programmpositionseinstellungen Ändern der Kanalnummer: Siehe unten auf dieser Wählen Sie den Kanal, Seite unter der bearbeitet werden soll. „Suchlauf“ Programme bearbeiten Pos. Kanal Name Tonsystem Farbsystem CH33 1 2 3 Auto Sendername CH21 X Y Z Auto Auswahl CH21 F T P...
Sperren von Programmplätzen Kindersicherung Auf Wunsch können Sie bestimmte Kanäle sperren, um zu verhindern, dass sich Kinder die betreffenden Programme anschauen. (Nach Wahl eines Kanals erscheint eine Meldung; nach Eingabe Ihrer PIN können Sie das Programm des betreffenden Kanals betrachten.) Rufen Sie die Menüanzeige auf.
Wiederherstellen des Auslieferungszustands Diese Funktion dient dazu, den ursprünglichen Zustand des Fernsehers wiederherzustellen, in dem keine Kanäle abgestimmt sind. Dabei werden alle Benutzereinstellungen (Kanäle, Bild, Klangqualität usw.) zurückgestellt. Rufen Sie die Menüanzeige auf. INPUT OPTION SD CARD EXIT Wählen Sie „Setup“ aus. Aufrufen Haupt-Menü...
Eingangsbezeichnung Um die Identifi zierung der einzelnen Eingangskanäle und die Auswahl des Eingangsmodus zu erleichtern, können Sie jeder Eingangsbuchse eine gewünschte Bezeichnung zuweisen sowie Buchsen, an die kein Zusatzgerät angeschlossen ist, bei der Auswahl überspringen lassen. (Wahl des Eingangsmodus S. 14) Rufen Sie die Menüanzeige auf.
Anzeigen von PC-Bildern auf dem Fernsehschirm Der Bildschirminhalt eines an den Fernseher angeschlossenen Personalcomputers kann auf dem Fernsehschirm angezeigt werden. Bei Anschluss eines Audiokabels kann außerdem der PC-Ton über die Lautsprecher Ihres Fernsehers wiedergegeben werden. Anschließen des PC (S. 34) Wählen Sie den AV-Modus.
Betrachten einer SD-Karte Foto Anzeige: Standbilder, die mit einer Digitalkamera aufgezeichnet wurden, können auf dem Fernsehschirm angezeigt werden. Film Anzeige: Bewegtbilder, die mit einer digitalen Videokamera anfgezeichnet wurden, können auf dem Fernsehschirm wiedergegeben werden. Setzen Sie die SD-Karte ein. Wählen Sie „Foto Anzeige“ oder „Film Anzeige“. Aufrufen SD-Karte Foto Anzeige...
(Fotos und Filme) • Einzelheiten zu SD-Speicherkarten fi nden Sie auf S. 38. ■ ■ ■ Öffnen Einsetzen Entfernen blaue LED-Anzeige Karte Etikettseite Öffnen Sie die Abdeckung. Drücken Sie auf die Mitte der Karte. Schieben Sie die Karte bis zum Einrasten ein. •...
Q-Link-Funktionen Die Q-Link-Funktion dient dazu, den Fernseher mit einem angeschlossenen Videorecorder / DVD-Recorder zu verbinden, um eine bequeme Aufzeichnung und Wiedergabe zu ermöglichen. ■ Voraussetzungen • Der angeschlossene Videorecorder / DVD-Recorder muss mit einem der folgenden Logos gekennzeichnet sein: „Q-Link“, „NEXTVIEWLINK“, „DATA LOGIC“, „Easy Link“, „Megalogic“ oder „SMARTLINK“. •...
(∗2): Im Fachhandel erhältlich. ■ Übersicht über die Steuerfunktionen Nach Anschluss eines HDMI-Kabels an ein Panasonic-Gerät, das über die VIERA Link-Funktion verfügt, können Sie das angeschlossene Gerät steuern (S. 32). Die VIERA Link- und die Q-Link-Funktionen können gleichzeitig verwendet werden.
Seite 32
HDMI, einer weltweit etablierten Schnittstellennorm, die als HDMI CEC (Consumer Electronics Control) bezeichnet wird. Da es sich dabei um eine Originalentwicklung von Panasonic handelt, ist kein einwandfreier Betrieb gewährleistet, wenn dieser Fernseher an Geräte anderer Fabrikate mit HDMI CEC-Unterstützung angeschlossen wird. Detaillierte Informationen zur Kompatibilität fi...
Diese Funktion wird selbst dann aktiviert, wenn der Fernseher über die Abschaltuhr oder die Bereitschafts-Umschaltautomatik in den Bereitschaftsmodus geschaltet wurde. Die Lautsprecher der Heimkinoanlage können über die Fernbedienung des Fernsehers eingestellt werden. Diese Funktion steht nur bei Anschluss eines Verstärkers oder Player-Heimkinos von Panasonic zur Verfügung. • ■...
Zusatzgeräte Die nachstehenden Diagramme zeigen empfohlene Beispiele für den Anschluss verschiedener Zusatzgeräte an den Fernseher. Informationen über andere Anschlüsse fi nden Sie in der Bedienungsanleitung des angeschlossenen Gerätes, in der nachstehenden Tabelle sowie im Abschnitt „Technische Daten“ (S. 43). HDMI-kompatibles, vollständig verdrahtetes Kabel Camcorder / HDMI-Gerät HDMI-kompatibles,...
Verstärker mit Lautsprecheranlage (Bildwiedergabe) Wiedergabe von DVDs DVD-Player (Tonwiedergabe) ■ VIERA Link Heimkino (S. 32) • Panasonic- Lautsprecheranlage Verwenden Sie ein vollständig Verstärker verdrahtetes HDMI-kompatibles Kabel. • Bitte schlagen Sie auch in den Bedienungsanleitungen der oder angeschlossenen Geräte nach. ■...
Technische Informationen Bildseitenverhältnis Für höchsten Wiedergabegenuss können Sie das für das jeweilige Programmmaterial optimal geeignete Bildformat und Bildseitenverhältnis auswählen. (S. 13) ■ Auto: Bei Wahl dieser Einstellung wird das Bildseitenverhältnis optimal so justiert, dass das Bild den gesamten Bildschirm ausfüllt. Dies erfolgt anhand eines vierstufi...
Buchse mit der niedrigeren Nummer zur Verfügung. • Bei „HDAVI Control 2“ handelt es sich um die neueste Norm (Stand: Februar 2007) für Panasonic-Geräte, die mit der Norm HDAVI Control kompatibel sind. Diese Norm ist mit bisherigen HDAVI-Geräten von Panasonic...
Erstellen Sie in regelmäßigen Abständen Sicherungskopien der aufgezeichneten Daten, um einem Datenverlust oder einem durch eine Funktionsstörung des Gerätes verursachten Defekt von Daten vorzubeugen. (Panasonic übernimmt keinerlei Haftung für Defekte oder Verluste von aufgezeichneten Daten.) Kompatible Datenformate für den SD-Betrieb Foto : Mit einer digitalen Standbildkamera, die mit JPEG-Dateien der Norm DCF ∗...
Anschließen eines Personalcomputers Sie können einen Personalcomputer an den PC-Eingang dieses Fernsehers anschließen, um den Bildschirminhalt des PC auf dem Fernsehschirm anzuzeigen und den Ton über die Lautsprecher des Fernsehers wiederzugeben. • Die folgenden PC-Signale können zugeleitet werden: Horizontale Abtastfrequenz 31 kHz bis 69 kHz; vertikale Abtastfrequenz 59 Hz bis 86 Hz (bei einem Signal mit mehr als 1.024 Zeilen ist keine einwandfreie Bildanzeige gewährleistet).
Bevor Sie im Störungsfall den Kundendienst in Anspruch nehmen, überprüfen Sie bitte die folgenden Punkte, um die geeignete Abhilfemaßnahme zu ermitteln. Falls sich die Störung auf diese Weise nicht beseitigen lässt, wenden Sie sich bitte an Ihren Panasonic- Fachhändler. Das Bild ist verschneit oder zu dunkel (Rauschen).
• nicht. Ist der Fernseher eingeschaltet? • Eine Fehlermeldung Bitte folgen Sie den Anweisungen der Meldung. • Falls sich das Problem auf diese Weise nicht beseitigen lässt, erscheint auf dem nehmen Sie bitte Kontakt mit einem Panasonic- Bildschirm. Kundendienstzentrum auf.
Lizenzinformationen Warenzeichen • VGA ist ein Warenzeichen von International Business Machines Corporation. • Macintosh ist ein eingetragenes Warenzeichen von Apple Computer, USA. • S-VGA ist ein eingetragenes Warenzeichen von der Video Electronics Standard Association. Selbst wenn kein besonderer Hinweis auf die Firma oder das Warenzeichen des Produktes gemacht wird, werden diese Warenzeichen vollständig berücksichtigt.
Technische Daten TH-42PY700FA TH-50PY700F TH-58PY700F TH-42PY700F Stromquelle 220-240 V Wechselstrom, 50 / 60 Hz 486 W 561 W 667 W Normaler Betrieb 0,5 W 0,3 W 0,4 W Bereitschaftszustand 16:9 Bildformat 106 cm (Diagonale) 127 cm (Diagonale) 147 cm (Diagonale) Bildschirmgröße...
Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte) Entsprechend den grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclelbar und wieder verwendbar sind. Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.
