52

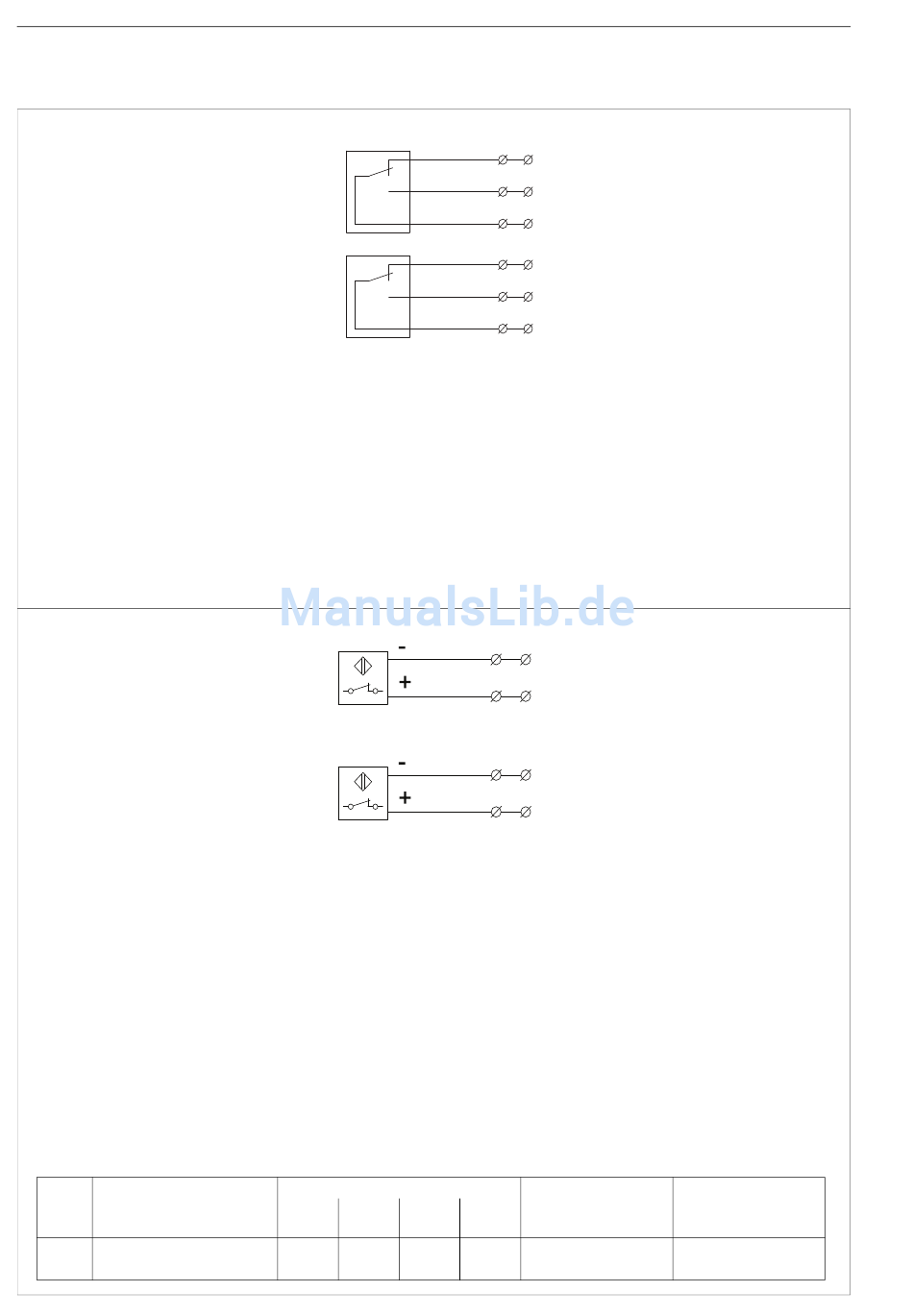

12.11 Schaltbilder
Siehe Abschnitt 9.1.3 für weitere Daten zum Endschalter
ND9000/K_
Das Schaltbild zeigt den Endschalter, wenn der Antrieb in der Zwischenstellung ist. Schalter A (oben) ist
aktiv bei Ventilstellung „Auf" und Schalter K (unten) bei Ventilstellung „Zu".
Daten Elektrik:
OMRON D2VW-5 (K05):
5 A – 30 V DC, 0,4 A – 125 V DC
3 A – 250 V AC
OMRON D2VW-01, vergoldete Kontakte (K06):
100 mA – 30 V DC / 125 V AC
Umgebungstemperatur:-40 bis +80 °C
ND9000/I0_
Werkseinstellungen:
Die Sensorflächen des induktiven Näherungsschalters sind bedeckt, wenn der Antrieb in der
Zwischenposition steht. Die Sensorfläche A (oberer Schalter) wird freigegeben bei Ventilstellung AUF und
die Sensorfläche K (unterer Schalter) wird freigegeben bei Ventilstellung ZU. Die Funktion kann durch
Neueinstellung der Schaltnocken umgekehrt werden.
Messabstand 2 bis 4 mm, abhängig vom Schaltertyp.
Versorgungsspannung 8 V Gleichstrom (Ri 1 kΩ)
Stromverbrauch
Sensorfläche frei, > 3 mA
Sensorfläche bedeckt, < 1 mA
NÄHERUNGSSCHALTER
Eigensicherheit II 1 G Ex ia IIC T6.
Entspricht CENELEC EN60079-0 und EN60079-11
Spannung (Umax), Strom (Imax), Induktivität (Li) und Kapazität (Ci) entsprechend Schalterzertifikat, siehe
Tabelle.
Typ Näherungsschalter
02
P+F NJ2-12GK-SN
09
P+F NCB2-12GM35-N0
AUF
A
ZU
K
AUF
A
K
ZU
Elektrische Werte
Umax
Imax
(V)
(mA)
16
52
16
52
Rot
11
Blau
12
Schwarz
13
Rot
14
Blau
15
Schwarz
16
Blau
11
Braun
13
Blau
14
Braun
16
Ex Klassifikation
Li
Ci
(μH)
(nF)
150
50
II 1 G Ex ia llC T6
100
90
II 1 G Ex ia llC T6
7 ND90 70 de
Zertifikat
PTB 00 ATEX 2049 X
PTB 00 ATEX 2048 X
