Graf UNIVERSAL-FILTER 3 Anleitung Seite 15

Filtre Universel 3 interne & externe Graf
Filtre Universel 3 externe
Passage piétons
Réf. 340020
Filtre Universel 3 externe
Passage véhicules  2T
Réf. 340021
Filtre Universel 3 interne DN100
Réf. 340022
Carat Pack accessoires n°2 –
Filtre Universel 3 interne DN100
Réf. 342002
Filtre Universel 3 XL interne DN150
Réf. 340107
Carat XL/XXL Pack accessoires n°2 –
Filtre Universel 3 XL interne DN150
Réf. 342041
Afin de garantir le bon fonctionne-
ment et la longévité de votre instal-
lation, il est important de respecter
scrupuleusement les instructions de
mise en place du fabricant. Tout
manquement à ces règles annulera
systématiquement la garantie.
Avant d'installer les components, il
est important de vérifier que celle-ci
n'a pas été endommagée.
Les notices manquantes peuvent
être téléchargées sur www.graf.info
ou être demandées auprès de la
société GRAF.
mail@graf.info
www.graf.info

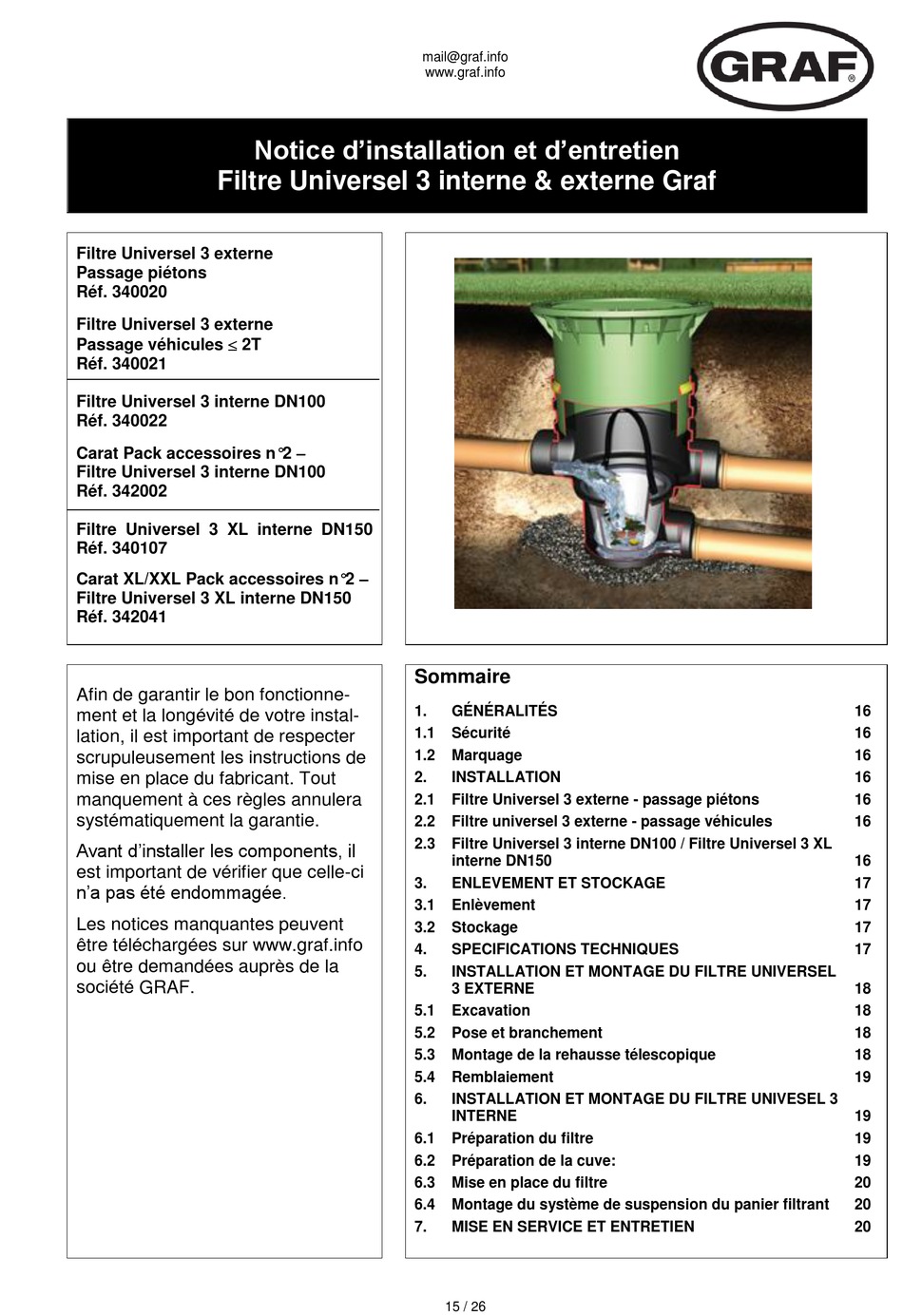

Notice d'installation et d'entretien
Sommaire
1.
1.1
1.2
2.
2.1
2.2
2.3
3.
3.1
3.2
4.
5.
5.1
5.2
5.3
5.4
6.
6.1
6.2
6.3
6.4
7.
GÉNÉRALITÉS
Sécurité
Marquage
INSTALLATION
Filtre Universel 3 externe - passage piétons
Filtre universel 3 externe - passage véhicules
Filtre Universel 3 interne DN100 / Filtre Universel 3 XL
interne DN150
ENLEVEMENT ET STOCKAGE
Enlèvement
Stockage
SPECIFICATIONS TECHNIQUES
INSTALLATION ET MONTAGE DU FILTRE UNIVERSEL
3 EXTERNE
Excavation
Pose et branchement
Montage de la rehausse télescopique
Remblaiement
INSTALLATION ET MONTAGE DU FILTRE UNIVESEL 3
INTERNE
Préparation du filtre
Préparation de la cuve:
Mise en place du filtre
Montage du système de suspension du panier filtrant
MISE EN SERVICE ET ENTRETIEN
15 / 26
16
16
16
16
16
16
16
17
17
17
17
18
18
18
18
19
19
19
19
20
20
20
