Neem ook de veiligheidsvoorschriften in acht, zoals die beschreven zijn in de afzonderlijke hoofdstukken
resp. in de gebruiksaanwijzingen van de aangesloten apparaten.
Bij vragen met betrekking tot het correcte gebruik of met betrekking tot problemen waar u in de gebruiksaanwijzing
geen oplossing voor kunt vinden, contact opnemen met ons of met een andere vakman.
Raadpleeg hiervoor de contactinformatie in hoofdstuk 1.

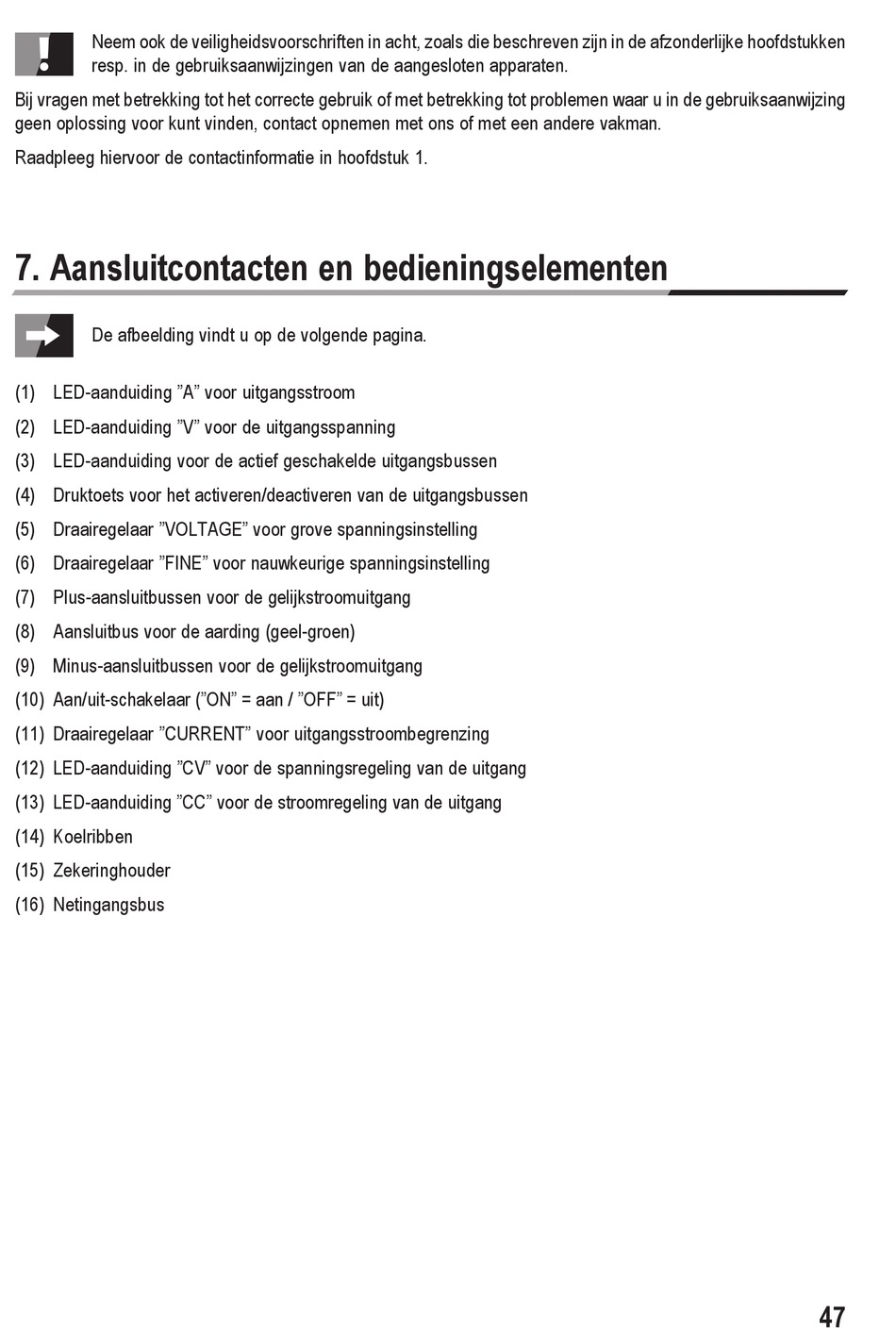

7. Aansluitcontacten en bedieningselementen


De afbeelding vindt u op de volgende pagina.
(1) LED-aanduiding "A" voor uitgangsstroom
(2) LED-aanduiding "V" voor de uitgangsspanning
(3) LED-aanduiding voor de actief geschakelde uitgangsbussen
(4) Druktoets voor het activeren/deactiveren van de uitgangsbussen
(5) Draairegelaar "VOLTAGE" voor grove spanningsinstelling
(6) Draairegelaar "FINE" voor nauwkeurige spanningsinstelling
(7) Plus-aansluitbussen voor de gelijkstroomuitgang
(8) Aansluitbus voor de aarding (geel-groen)
(9) Minus-aansluitbussen voor de gelijkstroomuitgang
(10) Aan/uit-schakelaar ("ON" = aan / "OFF" = uit)
(11) Draairegelaar "CURRENT" voor uitgangsstroombegrenzing
(12) LED-aanduiding "CV" voor de spanningsregeling van de uitgang
(13) LED-aanduiding "CC" voor de stroomregeling van de uitgang
(14) Koelribben
(15) Zekeringhouder
(16) Netingangsbus
47
