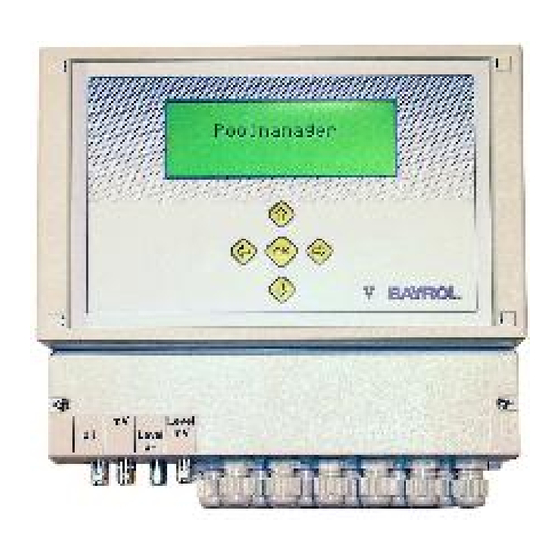

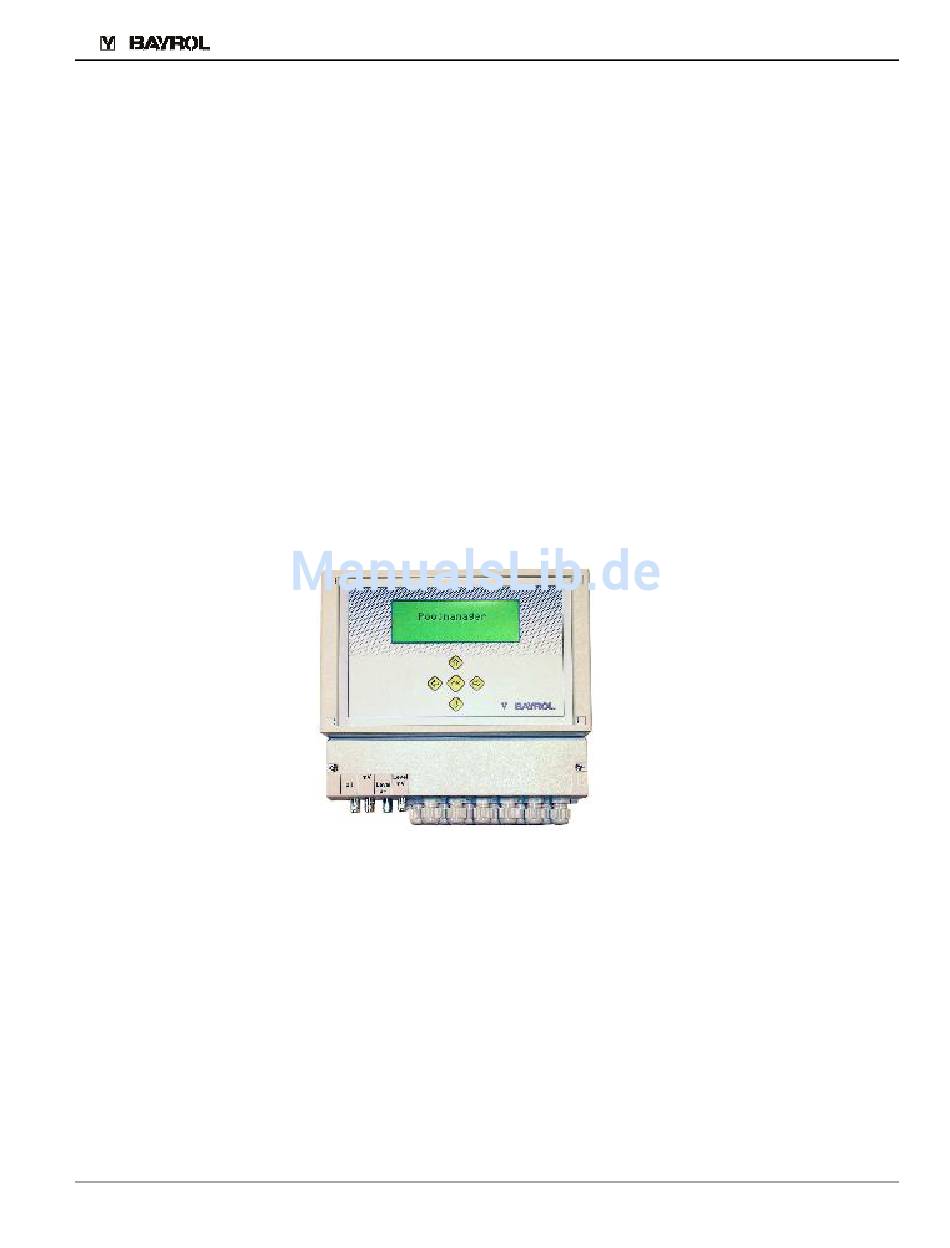

- Seite 1 PoolConnect Benutzer- und Installationshandbuch für ANALYT & PoolManager Mess- und Regelgeräte PoolConnect Benutzer- und Installationshandbuch für ANALYT & PoolManager Mess- und Regelgeräte v040226-1...
-
Seite 2: Inhaltsverzeichnis
KURZÜBERSICHT DER SMS KOMMANDOS ........... 5 ERSTINBETRIEBNAHME................... 6 Überprüfung der Empfangsqualität...................... 6 Eingabe der Telefonnummern ....................... 6 Senden einer Test SMS........................... 6 Telefonnummer des PoolConnect Moduls .................... 6 KONFIG. POOLCONNECT MENÜ ..............7 Ausführliche Erläuterungen ........................8 5.1.1 Empfang............................8 5.1.2... -
Seite 3: Über Dieses Dokument
PoolConnect Systems. Die verwendeten SMS-Formate und die damit verknüpften Funktionen werden erläutert. Der zweite Teil beschreibt die Installation des PoolConnect-Moduls im Mess- und Regelgerät, das Einsetzen der SIM-Karte (Mobilfunk-Telefonkarte) sowie den Anschluss der Antenne. Im abschließenden Kapitel werden mögliche Fehlermeldungen erläutert. Außerdem gibt es einen Leitfaden zur Fehlersuche und -behebung. -
Seite 4: Einleitung
Service-Technikers, und entsprechende Maßnahmen können eingeleitet werden, um das Problem zu beheben. Darüber hinaus ist es möglich, via PoolConnect jederzeit die aktuellen Parameter des Pools abzurufen. Auch die wichtigsten Konfigurations-Parameter des Mess- und Regelgerätes können mit einer einfachen PoolConnect SMS abgerufen und sogar verändert werden. -
Seite 5: Kurzübersicht Der Sms Kommandos
ANALYT & PoolManager Mess- und Regelgeräte 3 Kurzübersicht der SMS Kommandos Die folgende Tabelle gibt durch typische Beispiele einen schnellen Überblick aller verfügbaren PoolConnect SMS Kommandos. Details zu sämtlichen SMS-Formaten werden in den folgenden Abschnitten erläutert. SMS Funktion Zum Gerät gesendete SMS Vom Gerät gesendete SMS... -
Seite 6: Erstinbetriebnahme
ANALYT & PoolManager Mess- und Regelgeräte 4 Erstinbetriebnahme Wenn das PoolConnect-Modul und die Antenne installiert sind (siehe Kapitel 8), kann das Mess- und Regelgerät eingeschaltet und das PoolConnect System konfiguriert werden. Alle notwendigen Konfigurations-Einstellungen sind im Menü „Konfig. PoolConnect“ in der Kundenebene des ANALYT / PoolManager Gerätes zusammengefasst. -
Seite 7: Konfig. Poolconnect Menü
PoolConnect Benutzer- und Installationshandbuch für ANALYT & PoolManager Mess- und Regelgeräte Alle SMS, die von einem Mobiltelefon an das PoolConnect System gesendet werden, müssen an diese Telefonnummer adressiert sein. Um die SMS Übertragung in beiden Richtungen zu überprüfen, sollte eine Anfrage-SMS, z.B. -
Seite 8: Ausführliche Erläuterungen
Nein Empfang 0...100 Nein Eine Empfangsqualität von mindestens 25% garantiert eine zuverlässige Funktion des PoolConnect Systems. In diesem Fall wird ein „OK“ Symbol neben dem Pegel angezeigt. Test SMS Sendet eine Test-SMS mit den aktuellen Pool- Auslösen senden Parametern an die aktive(n) Telefonnummer(n). Diese mit OK Funktion wird durch Drücken der „OK“-Taste ausgelöst. -
Seite 9: Test Sms Senden
Eine vierstellige persönliche Code-Nummer, die genutzt werden kann, um das PoolConnect System gegen Mißbrauch zu schützen. Wenn die SMS PIN aktiviert ist, akzeptiert PoolConnect Kommando-SMS nur dann, wenn sie mit der korrekten SMS PIN beginnen. Anderenfalls werden sie ignoriert. Der PIN-Schutz bezieht sich nur auf Kommando-SMS, d.h. -
Seite 10: Sms Format
Wie oben beschrieben, kann jedem ANALYT oder PoolManager Gerät mit PoolConnect ein individueller Name zugeordnet werden. Dieser Name erlaubt die eindeutige Zuordnung einer empfangenen SMS zu einem Gerät. Der Gerätename wird von PoolConnect am Anfang jeder gesendeten SMS eingefügt. Die folgenden Beispiele zeigen einige SMS, die von einem Gerät mit dem Namen „WHIRLPOOL“... -
Seite 11: Antwort-Telefonnummer
Standardmäßig sendet PoolConnect SMS an alle Telefonnummern, die aktiviert sind. Dies kann eine Telefonnummer sein, aber auch beide oder gar keine. In Anfrage-SMS an PoolConnect kann der Anwender optional angeben, an welche Telefonnummer(n) die Antwort-SMS gesendet werden soll. Dazu muss die Anfrage-SMS die Kennung „1“... -
Seite 12: Abfrage Des Alarm-Status
Kalibrierzeit-pH, Kalibrierzeit-Cl, Kalibrierzeit-mV, Kalibrierzeit-T 7.2 Abfrage des Alarm-Status Diese SMS kann an PoolConnect gesendet werden, um den aktuellen Alarm-Status abzufragen. PoolConnect antwortet mit einer Alarm-Status SMS; wie in Kapitel 7.1 spezifiziert. Abfrage Alarm Status - Anfrage-SMS an PoolConnect Allgemeines Format... -
Seite 13: Aktuelle Messwerte (Gemessene Pool-Parameter)
32.0...122.0 °F 7.5 Abfrage der aktuellen Messwerte Diese SMS kann an PoolConnect gesendet werden, um die aktuellen Messwerte abzufragen. PoolConnect antwortet mit einer „Aktuelle Messwerte“ SMS, wie in Abschnitt 7.4 spezifiziert. Abfrage der aktuellen Messwerte - Anfrage-SMS an PoolConnect Allgemeines Format... -
Seite 14: Abfrage Der Konfigurationsparameter Ph
Mess- bzw. Regel-Moduls (pH, Cl, mV, T, O2) eines PoolManager oder ANALYT Gerätes. Die verfügbaren Module hängen vom jeweiligen Gerätetyp ab. Der Anwender sendet eine kurze Anfrage-SMS an PoolConnect und erhält eine SMS mit den wichtigsten aktuellen Einstellungen zurück. Abfrage der Konfigurationsparameter pH - Anfrage-SMS an PoolConnect... -
Seite 15: Abfrage Der Konfigurationsparameter Mv (Redox)
PoolConnect Benutzer- und Installationshandbuch für ANALYT & PoolManager Mess- und Regelgeräte 7.8 Abfrage der Konfigurationsparameter mV (Redox) Abfrage der Konfigurationsparameter mV - Anfrage-SMS an PoolConnect Allgemeines Format Beispiel mv? oder mv Abfrage der Konfigurationsparameter mV - Antwort-SMS von PoolConnect Allgemeines Format... -
Seite 16: Abfrage Der Konfigurationsparameter O2 (Sauerstoff)
Satz aller verfügbaren Parameter des Moduls. Darüber hinaus ist eine beliebige Reihenfolge der Parameter zulässig. Es ist nicht notwendig, sich eine bestimmte Reihenfolge zu merken, in der die Parameter an PoolConnect gesendet werden müssen. Jede SMS zum Setzen von Konfigurationsparametern wird von PoolConnect durch eine entsprechende SMS beantwortet, die die aktuellen Werte aller Parameter des betreffenden Moduls enthält. -
Seite 17: Setzen Der Konfigurationsparameter Cl
PoolConnect Benutzer- und Installationshandbuch für ANALYT & PoolManager Mess- und Regelgeräte Setzen der Konfigurationsparameter pH - Bestätigungs-SMS von PoolConnect PoolConnect antwortet mit einer „Konfigurationsparameter pH“-SMS, wie in Anschnitt 7.6 spezifiziert. 7.12 Setzen der Konfigurationsparameter Cl Setzen der Konfigurationsparameter Cl - Kommando-SMS an PoolConnect... -
Seite 18: Setzen Der Konfigurationsparameter T
0.0...49.9 °C 32.0...122.0 °F Setzen der Konfigurationsparameter T - Bestätigungs-SMS von PoolConnect PoolConnect antwortet mit einer „Konfigurationsparameter Temp.“-SMS, wie in Anschnitt 7.9 spezifiziert. 7.15 Setzen der Konfigurationsparameter O2 Setzen der Konfigurationsparameter O2 - Kommando-SMS an PoolConnect Allgemeines Format Beispiel o2 dos=o2Dos, set=o2Set o2 set=2.0... -
Seite 19: Installation Des Poolconnect Moduls Im Anaylt- Bzw. Poolmanager-Gerät
8 Installation des PoolConnect Moduls im ANAYLT- bzw. PoolManager-Gerät 8.1 PoolConnect Lieferumfang Falls PoolConnect nicht vorinstalliert im ANALYT bzw. PoolManger Gerät geliefert wird, sind im Lieferumfang des PoolConnect Sets folgende Komponenten enthalten: 1. PoolConnect Modul (mit Adapter-Platine) 2. Antennen Adapter Kabel mit FME Stecker 3. -
Seite 20: Öffnen Des Analyt / Poolmanager Gerätes
Abbildung oben rechts dargestellt. 8.2.2 Installation der PoolConnect Software Um die PoolConnect Funktionen nutzen zu können, benötigt das ANALYT bzw. PoolManager Gerät eine neue Software-Version. Diese neue Software-Version ist in einem Speicherbaustein (Flash bzw. EPROM) enthalten, der dem PoolConnect Paket beiliegt. -
Seite 21: Entfernen Einer Kabelverschraubung
Verwenden Sie eine Zange oder ein anderes geeignetes Werkzeug, um eine Kabelverschraubung zu entfernen, wie auf der Abbildung dargestellt. 8.2.4 Montage des Antennensteckers Das PoolConnect Set enthält ein Antennen-Adapterkabel (ca. 25cm Länge) mit einem Standard-FME-Stecker an einem Ende. Dieser Stecker wird an Stelle der entfernten Kabelverschraubung am Geräte-Gehäuse montiert. -
Seite 22: Montage Des Poolconnect Moduls
ANALYT & PoolManager Mess- und Regelgeräte 8.2.5 Montage des PoolConnect Moduls Das PoolConnect Modul wird einfach in den Modul-Steckplatz auf der linken Seite des ANALYT bzw. PoolManager Gerätes gesteckt. Der Stecker ist mechanisch codiert, um ein falsches Aufstecken unmöglich zu machen. -
Seite 23: Sim Karte
10 SIM Karte Eine SIM Karte ist eine kleine Mobil-Telefonkarte, die Sie von Ihrem Mobilfunk-Anbieter erhalten. Sie ist nicht Bestandteil des PoolConnect Sets. Dies ermöglicht es Ihnen, Ihren bevorzugten Mobilfunk-Vertragspartner selbst zu wählen, oder z.B. eine vorhandene Partnerkarte zu verwenden. -
Seite 24: Fehlermeldungen Und Fehlersuche
PoolConnect Benutzer- und Installationshandbuch für ANALYT & PoolManager Mess- und Regelgeräte 11 Fehlermeldungen und Fehlersuche PoolConnect kann auf eine empfangene SMS ggf. mit einer der folgenden Fehlermeldungen antworten: Error 1. Illegal SMS Format. Aufgrund eines Fehlers im SMS Format konnte die empfangene SMS nicht interpretiert werden.
