Installation der Telefonanlage.

Anschlüsse der Telefonanlage.
! !
Die Anschlüsse befinden sich unter dem Gehäusedeckel der Telefonanlage.

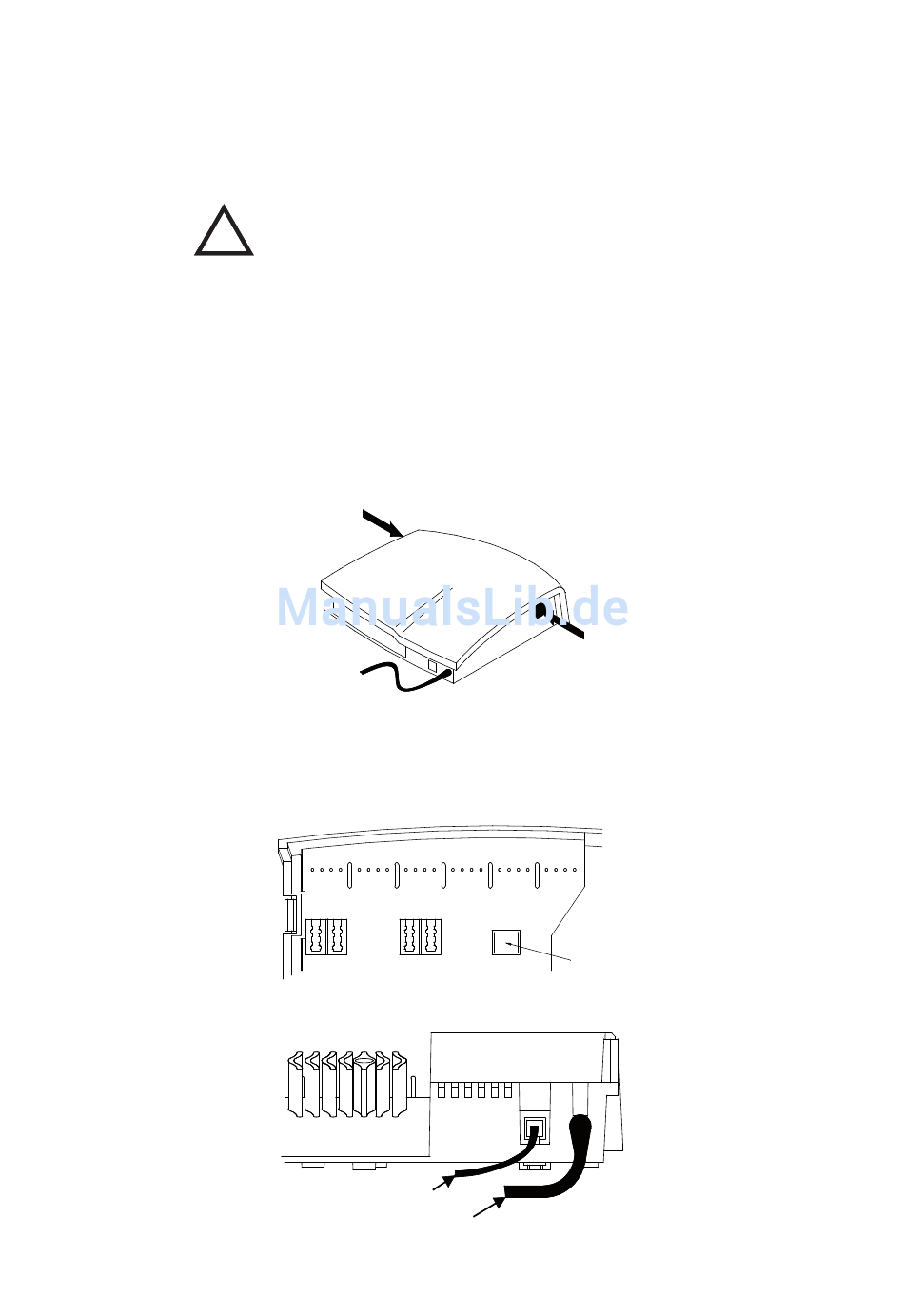

Das Bild zeigt, wie Sie die Abdeckung des Anschlussraumes entfernen. Drücken
Sie in Pfeilrichtung auf die Rastnasen und heben Sie den Deckel nach oben ab.
Die folgenden Bilder zeigen die Anschlussbuchsen und Anschlussklemmen
Telefonanlage.
Vor Installationsarbeiten an den Anschlussklemmen und den
daran angeschlossenen Kabeln trennen Sie unbedingt die
Telefonanlage von der Versorgungsspannung (Netzstecker aus der
Steckdose ziehen) und dem Telefonanschluss (TAE-Stecker aus der
Dose ziehen). Verbinden Sie die Telefonanlage erst wieder mit dem
Telefonanschluss und der Versorgungsspannung, wenn Sie alle
Installationsarbeiten beendet haben.
2 1 2 2 2 3 2 4 2 5 2 6
2 1 2 2 2 5 2 6
Telefonanschluss
Netzkabel
K 1
U S B -A nschluss
Installation der Telefonanlage
