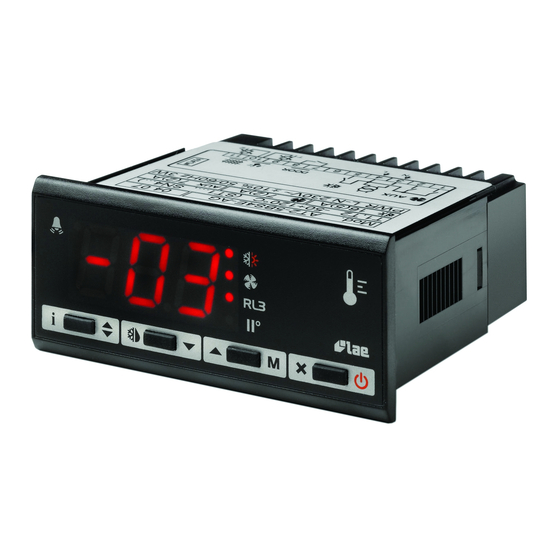

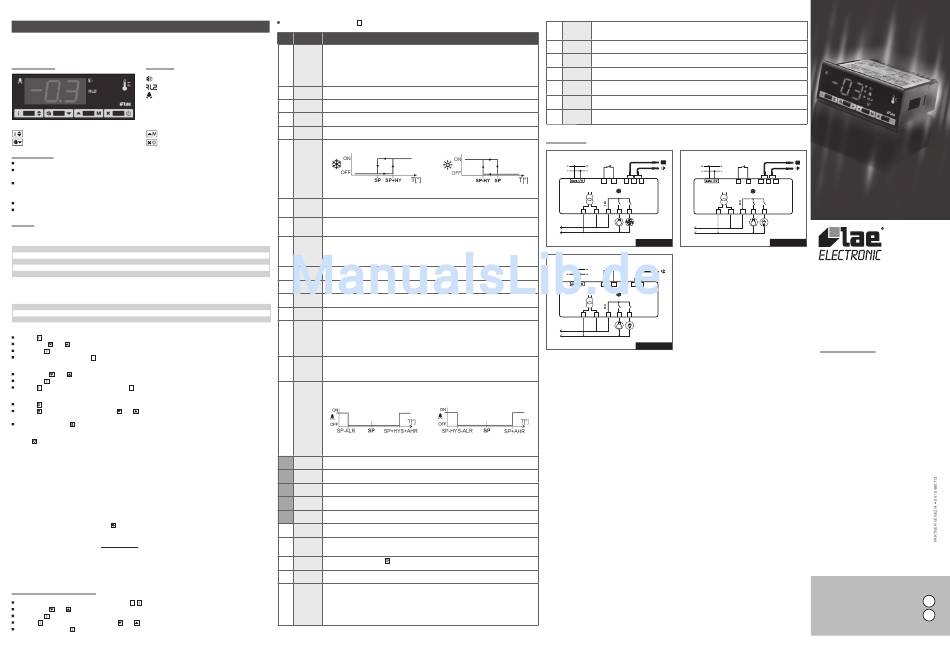

LAE electronic AT1-5 Bedienungsanleitung

AT1-5 BEDIENUNGSANLEITUNG
Wir danken Ihnen, dass Sie sich für ein Produkt der Firma LAE electronic entschieden haben. Lesen Sie vor der Installation
des Gerätes bitte aufmerksam die vorliegende Bedienungsanleitung durch: Nur so können wir Ihnen höchste Leistungen und
Sicherheit garantieren.
BESCHREIBUNG ANGABEN
Wärmeregelungsausgang
Hilfsausgang
Alarm
Abb. 1 — Bedienteil
Taste Info / Setpoint. Taste Manuelle Abtauung / Down.
Taste Up / Manueller Modus. Taste Exit / Stand-by.
INSTALLATION
Das Gerät in eine Bohrung der Abmessungen 71x29 mm einsetzen.
Die Elektroanschlüsse ausführen (siehe hierzu die „Schaltpläne"). Zur Vermeidung von elektromagnetischen Störungen die
Fühler- und Signalkabel getrennt von den Starkstromleitern anbringen.
Das Gerät mit den beiliegenden Halterungen an der Tafel mit leichtem Druck befestigen; falls vorhanden muss die
Gummidichtung zwischen Geräterahmen und Tafel angebracht werden. Auf die korrekte Positionierung achten, um das
geräterückseitige Eindringen von Flüssigkeiten zu vermeiden.
Den Fühler T1 so in der Zelle positionieren, dass die Konservierungstemperatur des Produktes gut gemessen werden kann.
Den Fühler T2 auf dem Verdampfer an der Stelle des maximalen Reifeansatzes befestigen.
BETRIEB
DISPLAYANZEIGEN
Im Normalbetrieb zeigt das Display die Messtemperatur oder einen der folgenden Werte an:
DEF Abtauung wird ausgeführt HI Übertemperaturalarm in der Zelle
REC SW-Wiederherstellung nach Abtauung LO Untertemperaturalarm in der Zelle
OFF Regler im Stand-by-Modus E1 Defekt in Fühler T1
Anforderung der Verfl üssigerreinigung Defekt in Fühler T2
CL E2
DO Alarm für Tür offen
INFO-MENÜ
Die im Info-Menü abrufbaren Daten sind:
T1 Ist-Temperatur des Fühlers 1 TLO Min. Messtemperatur des Fühlers 1
T2 Ist-Temperatur des Fühlers 2 CND Verdichterbetriebszeit in Wochen
THI Max. Messtemperatur des Fühlers 1 LOC Tastenzustand (Sperre)
Zugriff auf das Menü und Datenanzeige
Die Taste drücken und loslassen.
Mit den Tasten oder die anzuzeigenden Daten wählen.
Mit der Taste den Wert anzeigen.
Zum Verlassen des Menüs die Taste X drücken oder 10 Sekunden warten.
Reset der gespeicherten Werte THI, TLO, CND
Mit den Tasten oder den zu resettierenden Wert wählen.
Mit der Taste den Wert anzeigen.
Die Taste gedrückt halten und gleichzeitig die Taste X drücken.
SETPOINT (Anzeige und Änderung des Sollwertes - gewünschter Temperaturwert)
Die Taste mindestens für eine halbe Sekunde drücken, um den Sollwert anzuzeigen.
Die Taste gedrückt halten und mit den Tasten oder den gewünschten Wert einstellen (die Regelung kann innerhalb
des Mindestwertes SPL und Höchstwertes SPH erfolgen).
Beim Loslassen der Taste wird der neue Wert gespeichert.
STAND-BY
Die Taste , lässt, falls für 3 Sekunden gedrückt, den Regler auf verschiedene Betriebsmodi oder Stand-by umschalten (nur
bei SB=YES).
TASTENSPERRE
Die Sperre der Tasten verhindert unerwünschte und potenziell schädliche Handlungen, sollte der Regler beispielsweise in
einer öffentlich zugänglichen Umgebung positioniert sein. Zur Sperre aller Tastenbefehle den Parameter im INFO-Menü auf
LOC=YES einstellen; zur Wiederherstellung aller Funktionen den Parameter auf LOC=NO setzen.
ABTAUUNG
Abtauung mit Timer. Eine Abtauung wird jedes Mal dann automatisch gestartet, wenn im internen Timer die Zeit der
Abtaufrequenz, bestimmt durch DFR, verstreicht. Beispiel: mit DFR=4 erfolgen 4 Abtauungen innerhalb 24 Stunden, d.h. eine
Abtauung alle 6 Stunden. Der interne Timer wird beim Einschalten des Gerätes und bei jedem neuen Abtaustart auf Null
gestellt; im Standby wird die Zählung gestoppt (läuft nicht weiter).
Manuelle Abtauung. Durch Drücken der Taste für 2 Sekunden kann eine manuelle Abtauung aktiviert werden.
Abtautyp. Nach dem Start der Abtauung werden die Verdichter- und Abtauausgänge gemäß den Parametern DTY und OAU
angesteuert. Der AUX-Ausgang ist nämlich nur bei OAU=DEF an die Abtaufunktion gebunden.
Abtauende. Die Abtauung endet bei Erreichen der Zeit DTO; sollte der Verdampferfühler aktiviert sein (T2=YES) und innerhalb
dieser Zeit die Temperatur DLI erreicht werden, endet die Abtauung vorzeitig.
Achtung: Bei C-H=HEA sind alle Abtaufunktionen gesperrt; bei DFT=0 ist nur die getimte Abtaufunktion ausgeschlossen.
Während einer Abtauung ist der Übertemperaturalarm gesperrt.
KONFIGURATIONSPARAMETER
Für den Zugriff auf das Konfi gurationsmenü die Tasten X + für 5 Sekunden drücken.
Mit den Tasten oder den zu ändernden Parameter wählen.
Mit der Taste den Wert anzeigen.
Die Taste gedrückt halten und mit den Tasten oder den gewünschten Wert einstellen.
Beim Loslassen der Taste wird der neue Wert gespeichert und der nächste Parameter angezeigt.
Zum Verlassen des Menüs die Taste X drücken oder 30 Sekunden warten.
PAR MESSBEREICH BESCHREIBUNG
SCL 1°C; Anzeigeskala.
2°C; 1°C (nur bei INP=SN4): Messbereich -50/-9.9 ... 19.9/80°C.
°F 2°C: Messbereich -50 ... 120°C.
°F: Messbereich -55 ... 240°F.
Achtung: Bei der Änderung des Wertes SCL müssen die Parameter der absoluten und relativen Temperaturen (SPL,
SPH, SP, ALA, AHA, usw.) unbedingt neu konfiguriert werden.
SPL -50..SPH Mindestgrenzwert für die Regelung von SP.
SPH SPL.120° Höchstgrenzwert für die Regelung SP.
SP SPL... SPH Schalttemperatur (Wert, der in der Zelle beibehalten werden soll).
C-H REF; HEA Kühlmodus (REF) oder Heizmodus (HEA).
1...10° OFF/ON-Schalthysterese des Thermostaten.
HYS
Kühlregelung (C-H=REF)
CRT 0...30Min Verdichterstoppzeit. Eine Neuaktivierung des Ausganges kann nur nach Verstreichen von CRT Minuten nach dem
vorherigen Ausschalten erfolgen. Empfohlene Werte: CRT=03 bei HYS<2.0°.
CT1 0...30Min Aktivierungszeit des Wärmeregelungsausganges während einer Funktionsstörung des Fühlers T1. Bei CT1=0 ist
der Ausgang immer OFF.
CT2 0...30Min Stoppzeit des Wärmeregelungsausganges während einer Funktionsstörung des Fühlers T1. Bei CT2=0 ist der
Ausgang immer ON.
Beispiel: CT1=4, CT2= 6: Im Fall eines Defektes des Fühlers T1 arbeitet der Verdichter mit 4-minütigen ON-Zyklen
und 6-minütigen OFF-Zyklen.
CSD 0..30Min Verzögerung des Verdichterstopps nach Türöffnung (aktiv nur bei DS = YES).
DFR 0... Abtaufrequenz in Zyklen/24 Stunden.
24(1/24Std)
DLI -50...120° Abtauendtemperatur.
DTO 1...120Min Maximale Abtaudauer.
DTY OFF; Abtautyp.
ELE; OFF: Abtauung bei Stopp (Verdichter und Abtauheizung OFF).
GAS ELE: Elektrische Abtauung* (Verdichter OFF und Abtauheizung ON).
GAS: Heißgasabtauung* (Verdichter und Abtauheizung ON).
* Der Abtauausgang wird bei OAU=DEF gesteuert.
DDY 0...60Min Displayanzeige während Abtauung. Bei DDY=0 zeigt das Display während einer Abtauung auch weiterhin die
Temperatur an. Bei DDY > 0 zeigt das Display während einer Abtauung die Zeichen DEF und nach Beendung dieser
die Zeichen REC für DDY Minuten an.
ATM NON; Alarmschwellen.
ABS; NON: Alle Temperaturalarme sind gesperrt (der nächste Parameter ist ADO).
REL ABS: Die in ALA und AHA programmierten Werte stellen die effektiven Alarmschwellen dar.
REL: Die in ALR und AHR programmierten Werte sind die Alarmdifferentiale für SP und SP+HY.
Temperaturalarm mit entsprechenden Alarmschwellen Temperaturalarm mit entsprechenden Alarmschwellen
in Kühlregelung (ATM=REL, C-H=REF). in Heizregelung (ATM=REL, C-H=HEA).
ALA -50... 120° Alarmschwelle für Untertemperatur.
AHA -50... 120° Alarmschwelle für Übertemperatur.
ALR -12... 0° Alarmdifferential für Untertemperatur. Bei ALR=0 wird der Untertemperaturalarm ausgeschlossen.
AHR 0... 12° Alarmdifferential für Übertemperatur. Bei AHR=0 wird der Übertemperaturalarm ausgeschlossen.
ATD 0... 120Min Verzögerung der Temperaturalarmmeldung.
ADO 0... 30Min Verzögerung der Alarmmeldung für Tür offen.
ACC 0...52 Periodische Verflüssigerreinigung. Sobald die Verdichterbetriebszeit (in Wochen) den Wert ACC erreicht, blinken
Wocken auf dem Display die Zeichen "CL". Bei ACC=0 wird die Verflüssigerreinigungsmeldung ausgeschlossen.
SB NO/YES
Aktivierung der Stand-by-Taste .
DS NO/YES Aktivierung des Türeingangsfühlers (geschlossen bei Tür geschlossen).
NON; Funktionen des Hilfsausganges AUX.
OAU
0-1; NON: Ausgang deaktiviert (immer ausgeschaltet).
DEF; 0-1: Die Relaiskontakte folgen dem ON-/Stand-by-Zustand des Reglers.
LGT; DEF: Ausgang für Abtausteuerung aktiviert.
ALR; LGT: Ausgang für Lichtsteuerung aktiviert.
ALR: Schließung der Kontakte im Alarmfall.
INP SN4; ST1 Wahl des Temperaturfühlers. Bei INP = SN4 müssen die Fühler den Modellen LAE SN4.. entsprechen; bei INP = ST1
den Modellen LAE ST1...
OS1 -12.5..12.5°C Messwertkorrektur des Fühlers T1.
T2 NO/YES Aktivierung des Fühlers T2 (Verdampfer).
OS2 -12.5..12.5°C Messwertkorrektur des Fühlers T2.
TLD 1...30 Min Verzögerung der Mindesttemperatur- (TLO) und Höchsttemperaturspeicherung (THI).
SIM 0...100 Displayverlangsamung.
ADR 1...255 Adresse von AT1-5 für Kommunikation mit einem PC.
SCHALTPLÄNE
Türschalter
TTL
7 8 9 11 10
T2 Com T1
AUX
Heizregelung (C-H=HEA)
16(5)A 7(2)A
5 4 2 3 1
230Vac
AT1-5BS4E-AG
RS485 Türschalter
7 8 11 10
T1
AUX
16(8)A 7(2)A
5 4 2 3 1
230Vac
AT1-5AS6E-BG
AT1-5
Türschalter
RS485
7 8 9 11 10
INSTRUCTIONS FOR USE
T2 Com T1
AUX
BEDIENUNGSANLEITUNG
16(8)A 7(2)A
5 4 2 3 1
230Vac
AT1-5BS6E-BG
VIA PADOVA, 25
31046 ODERZO /TV /ITALY
TEL. +39 - 0422 815320
FAX +39 - 0422 814073
www.lae-electronic.com
E-mail: sales@lae-electronic.com
TECHNISCHE DATEN
Spannungsversorgung
AT1-5...E 230Vac±10%, 50/60Hz, 3W
AT1-5...U 115Vac±10%, 50/60Hz, 3W
AT1-5...D 12Vac/dc±10%, 3W
Relaisausgänge
AT1-5.Q1(2)... Verdichter 12(4)A
AT1-5.S1(2)... Verdichter 16(4)A
AT1-5.Q3(4)... Verdichter 12(5)A
AT1-5.S3(4)... Verdichter 16(5)A
AT1-5.Q5(6)... Verdichter 12(8)A
AT1-5.S5(6)... Verdichter 16(8)A
Hilfslasten 7(2)A 240vac
AT1-5.Q... maximaler Strom 12A
AT1-5.S... maximaler Strom 16A
Eingänge
NTC 10KΩ@25°C, LAE-Code SN4...
PTC 1000Ω@25°C, LAE-Code ST1...
Messbereich
-50...120°C, -55...240°F
-50 / -9.9 ... 19.9 / 80°C (nur bei NTC10K)
Messgenauigkeit
<0.5°C im Messbereich
Betriebsbedingungen
-10 ... +50°C; 15...80% rF
CE – UL (Zertifizierungen und Bezugsnormen)
EN60730-1; EN60730-2-9;
EN55022 (Klasse B);
EN50082-1
UL 60730-1A
Frontschutzart
IP55
AT1-5
INSTRUCTIONS FOR USE
BEDIENUNGSANLEITUNG
EN
DE
0LAT1001-01
