FIBARO FGMS-001 Handbuch

DE
!
I. ERLÄUTERUNG DER BEGRIFFE
• INCLUSION (Hinzufügen, Inklusion-Modus) – das Gerät sendet
einen Node Information Frame aus; dadurch kann das Gerät in das
Fibaro-System (Home Center 2) inkludiert werden
• EXCLUSION (Entfernen) – Entfernen eines Gerätes aus dem
Fibaro-Funksystem
• ASSOCIATION (Assoziation) – Steuerung anderer Fibaro-Geräte
• MultiChannelAssociation
Steuerung anderer Multi-Channel-Geräte im Fibaro-System.
HANDBUCH
FIBARO MOTION SENSOR
II. INKLUDIEREN DES SENSORS IN DAS Z-WAVE-NETZWERK
FGMS-001-DE-A-V1.00
Der Fibaro Motion Sensor kann mit der B-Taste in das
Z-Wave-Netzwerk inkludiert werden.

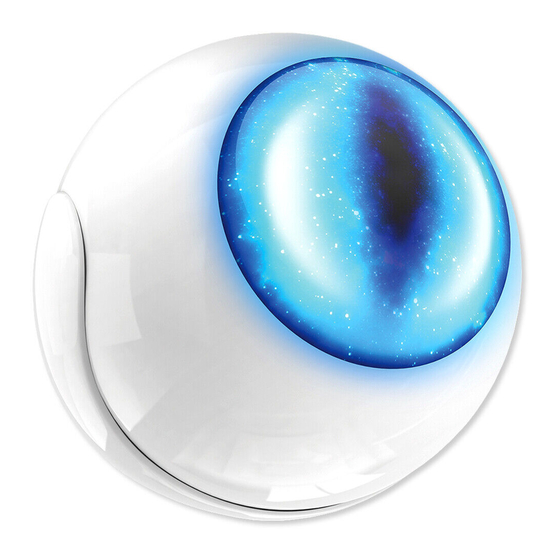

Der Fibaro Motion Sensor ist ein Z-Wave kompatibler Multisensor.
1) Legen Sie die Batterie in den Fibaro Motion Sensor ein. Die
Das Gerät wurde entwickelt, um Bewegungen wahrzunehmen sowie
Verbindung der beiden Gehäuseteile ist mit einem Punkt markiert.
Temperatur und Lichtstärke zu messen. Das Gerät nimmt
Prüfen Sie, ob sich das Gerät in direkter Reichweite des Controllers
Schwingungen wahr und erkennt dadurch den Sabotagealarm. Der
befindet.
Fibaro Motion Sensor wird mit Batterien betrieben. Das
2) Bringen Sie den Controller in den Inklusionsmodus (siehe
Sensorgehäuse sorgt für eine schnelle und einfache Montage auf
Bedienungsanleitung des Controllers).
beliebiger Fläche. Die eingebaute LED zeigt die Bewegung, die
3) Drücken Sie dreimal hintereinander die B-Taste – die LED leuchtet
Temperatur und den Betriebsmodus an und kann zudem als
blau.
Reichweitentester des Z-Wave-Netzwerkes fungieren. Der Fibaro
4) Der Fibaro Motion Sensor wird erkannt und in das Netzwerk
Motion Sensor kann z.B. zur Einrichtung von Szenen sowie als
inkludiert.
intelligentes Element eines Sicherheits- und Überwachungssystems
5) Warten Sie bis das Gerät von Ihrem Controller richtig konfiguriert
eingesetzt werden.
wird.
6) Bei Bedarf drücken Sie die B-Taste, um den Fibaro Motion Sensor
SPEZIFIKATION
aufzuwecken.
7) Die LED leuchtet blau und bestätigt dadurch was das Aufwecken
des Gerätes.
Batterietyp: Batterie CR123A, 3,0 VDC
Konformität mit den LVD 2006/95/WE
EU-Richtlinien: EMC 2004/108/WE
R&TTE 1999/5/WE
RoHS II
Empfohlene Montagehöhe: 2,4m
Betriebstemperatur: 0-40 o C
Messbereich des -20 bis 100 C
o
Temperatursensors:
Messgenauigkeit des 0,5 C (für Bereich 0-40 C)
o o
Temperatursensors:
Messbereich des Lichtsensors: 0-32000 LUX
Abbildung 1 – B-Taste.
Funkstandard: Z-Wave
Funkfrequenz: 869 MHz EU;
908 MHz US;
III. EXKLUSION DES SENSORS AUS DEM Z-WAVE-NETZWERK
921 MHz ANZ;
869 MHz RU;
1) Prüfen Sie, ob der Sensor mit Batterien betrieben wird.
Reichweite: bis zu 50 m im Freien
2) Bringen Sie den Controller in den Exklusionsmodus (siehe
bis zu 30 m in Gebäuden
Bedienungsanleitung des Controllers).
(je nach Baustoff, Bauplan und
3) Drücken Sie dreimal schnell hintereinander die B-Taste am
Aufbau des Gebäudes sowie Gehäuse des Fibaro Motion Sensors.
Beschaffenheit des Geländes)
4) Die LED leuchtet blau und bestätigt dadurch das Aussenden des
Node Information Frames.
TECHNISCHE DATEN
IV. MONTAGE DES SENSORS
- Mit beliebigem Z-Wave-Controller kompatibel. 1) Inkludieren Sie das Gerät in Ihr Netzwerk (siehe Punkt II).
- Erfassung von Bewegung mittels Passiv-Infrarot-Sensors. Beachten
Z-Wave-Netzwerk NUR in direkter Reichweite des Controllers
- Temperaturmessung.
erfolgen kann.
- Lichtstärkemessung.
2) Installieren Sie die Halterung des Sensors an der gewünschten
- Einfache Montage - es reicht nur, den Sensor an der Wand oder
Position.
einer beliebigen Fläche zu montieren.
3) Wird der Fibaro Motion Sensor in das Z-Wave-Netzwerk
- Sabotage- oder Diebstahlschutz (bei Schwingungen wird eine
inkludiert, drücken Sie dreimal hintereinander die B-Taste, um das
Meldung an den Controller gesendet).
Gerät aufzuwecken. Die LED leuchtet blau.
- der Bewegungs- und Temperaturalarm wird durch blinkenden LED
4) Installieren Sie den Fibaro Motion Sensor in der Halterung.
signalisiert.
5) Testen Sie den Fibaro Motion Sensor – prüfen Sie, ob die LED
- Einfacher Seismografmodus.
eine Bewegung anzeigt.
6) Testen Sie die Reichweite des Gerätes – prüfen Sie im
Z-Wave-Controller, ob die Kommunikation richtig ist.
ACHTUNG!
Lesen Sie dieses Handbuch vor der Installation.
Verwenden Sie das Gerät auf keine andere Weise
!
als im Handbuch angegeben. Dies kann gefährlich
und gesetzwidrig sein. Die Firma Fibar Group Sp. z.
o.o. als Hersteller des Gerätes übernimmt keine
Haftung für etwaige Schäden aus unsachgemäßer
Bedienung.
ACHTUNG!
Bei Höhenarbeiten in Zusammenhang mit der
Montage des Fibaro Motion Sensors ist besondere
!
Vorsicht geboten sowie einsatzfähige Geräte und
Werkzeuge zu nutzen. Prüfen Sie, ob Leiter,
Hebevorrichtungen o.Ä. stabil sind.
Die Elektrowerkzeuge sind unter Beachtung der
Sicherheitshinweise und Anweisungen des Herstel-
lers zu bedienen.
Abbildung 2 – Bewegungs-, Lichtsensor und LED-Anzeige.
ACHTUNG!
Bei falscher Handhabung oder Änderung von
Umgebungsverhältnissen kann das Gerät nicht
zweckgemäß funktionieren. Es wird empfohlen,
entsprechende Maßnahmen zu treffen, um
Sicherheit und Eigentumsschutz zu gewährleisten.
(Multi-Channel-Assoziation) –
B-TASTE
Abbildung 3 - Vorbereitung des Fibaro Motion Sensors
Sie, dass die Inklusion des Gerätes in das
SENSOR
Abbildung 4 – Montage des Fibaro Motion Sensors.
Abbildung 5 – optimale Montagepositionen
des Fibaro Motion Sensors
V. BEOBACHTUNGSBEREICH UND VORAUSSETZUNGEN
FÜR DIE WAHRNEHMUNG VON BEWEGUNG
Der Beobachtungsbereich des Fibaro Motion Sensors wurde auf der
Abbildung 6 dargestellt.
Es wird empfohlen, das Gerät in Raumecken oder senkrecht zu
Eingängen zu installieren.
Aktuelle Umgebungsverhältnisse können Einfluss auf den realen
Beobachtungsbereich des Sensors haben. Bei falschem Alarm
prüfen Sie, ob sich bewegliche Gegenstände, wie z.B. Bäume, Autos
oder Windmühlen, im Beobachtungsbereich des Fibaro Motion
Sensors befinden. Stellen Sie sicher, dass keine heftige Bewegung
von Luftmassen oder Wärme im Raum stattfindet und dass das
Gerät nicht direktem Sonnenlicht ausgesetzt ist. Wiederholen sich
falsche Alarme weiter, so wird es empfohlen, den Sensor an einem
anderen Ort mit gleichem Beobachtungsbereich zu installieren.
3 m
zum Betrieb.
0 m
5 m
0 m
DOPPELSEITIGES 5 m
KLEBEBAND
Abbildung 6 – Beobachtungsbereich des Fibaro Motion Sensors
VI. HINWEISE ZUR MONTAGE DES SENSORS
Der Fibaro Motion Sensor darf nicht direkt neben Hitzequellen
(Heizungen, Kochherden, Kaminen)
Lichtquellen (Sonnenlicht, Lampen) ausgesetzt werden.
Das Gerät sollte nicht im Luftzug oder in Räumen mit starken
Temperaturschwankungen montiert werden. Der Fibaro Motion
Sensor kann mit einem im Lieferumfang enthaltenen doppelseitigen
Klebeband oder einer Schraube an die Oberfläche befestigt werden.
VII. RESET DES SENSORS
Beim Reset wird der EPROM des Sensors gelöscht, darunter alle
Informationen über den Controller und das Z-Wave-Netzwerk.
Reset des Fibaro Motion Sensors:
1) Stellen Sie sicher, dass das Gerät an die Stromquelle
angeschlossen ist.
2) Drücken Sie die B-Taste für 4-6 Sekunden bis die LED gelb
leuchtet und den Übergang in die 2. Position des Menüs anzeigt.
3) Lassen Sie die B-Taste wieder los.
4) Drücken Sie noch einmal kurz die B-Taste.
Bei erfolgreichem Ablauf des Verfahrens leuchtet die LED-Anzeige
rot und dann wird sie gelöscht.
ACHTUNG!
!
Beim Reset wird das Gerät nicht aus dem Speicher
des Z-Wave-Controllers gelöscht. Vor dem Reset ist
das Gerät aus dem bestehenden Netz zu löschen.
IX. ASSOZIATIONEN
Durch Assoziationen kann der Fibaro Motion Sensor andere Geräte
im Z-Wave-Netzwerk, wie z.B. Dimmer, Relay Switch, Roller Shutter,
RGBW Controller, Wall Plug direkt steuern.
7 m
ACHTUNG!
Durch Assoziation können Steuerkommandos ohne
Vermittlung des Hauptcontrollers zwischen den
!
Geräten direkt gesendet werden. Dank diesem Me-
chanismus kann der Fibaro Motion Sensor mit ande-
ren Geräten kommunizieren, sogar bei vollständiger
Zerstörung der Steuerzentrale, z.B. durch Brand.
Der Fibaro Motion Sensor ermöglicht die Assoziation von drei
Gruppen.
I Assoziationsgruppe wird dem Gerätestatus zugeordnet – bei
Erkennung der Bewegung sendet der Fibaro Motion Sensor einen
Steuerungsframe BASIC_SET an die Geräte der jeweiligen
Assoziationsgruppe.
II Assoziationsgruppe wird dem Sabotagealarm zugeordnet. Bei
Wahrnehmung der Sabotage wird ein Alarmframe an die Geräte
dieser Gruppe gesendet.
III Assoziationsgruppe meldet den Gerätestatus. Der Gruppe kann
nur ein Gerät zugeordnet werden (standardgemäß wird eine
Meldung an den Controller gesendet). Es wird nicht empfohlen,
diese Assoziationsgruppe zu modifizieren.
Mit dem Fibaro Motion Sensor kann man 5 einfache oder 5
Multi-Channel-Geräte je Gruppe kontrollieren, wobei ein Feld dem
Netzcontroller vorbehalten ist.
7 m
X. SEISMOGRAFMODUS
Der Fibaro Motion Sensor kann für den Betrieb im einfachen
Seismografmodus konfiguriert werden. Der Parameter 24 ist auf 4
einzustellen. Die Reports über die Erschütterungsstärke als
dimensionslose Größe werden in Zeitabständen gemäß Parameter
22 gesendet. Der erste Report wird unverzüglich nach der
Wahrnehmung einer Erschütterung gesendet. Die Mindeststärke
platziert oder direkten
einer Erschütterung, bei der ein Report ausgesendet wird, kann im
Parameter 20 definiert werden. Werden keine Erschütterungen mehr
wahrgenommen, so werden auch keine Reports mehr gesendet. Im
Home Center 2 Controller werden die Daten aus dem Seismografen
wie folgt angezeigt:
XI. RÄUMLICHE ORIENTIERUNG DES SENSORS
Der Fibaro Motion Sensor ist mit einem eingebauten Beschleunigun-
gssensor ausgestattet. Durch Änderung des Parameters 24 auf 2
oder 3 kann der Z-Wave-Controller Informationen über die räumliche
Orientierung des Sensors erhalten.
XII. LED-EINTELLUNGEN UND -ANZEIGE
Der Fibaro Motion Sensor ist mit einer LED-Anzeige ausgestattet,
die die Betriebsmodi und Alarme signalisiert. Die LED-Anzeige kann
zusätzlich über die Z-Wave-Reichweite sowie über die aktuelle
Temperaturmessung informieren.
Anzeigemodi der LED:
1) Der Bewegungsalarm wird je nach Temperatur der Umgebung mit
entsprechender Farbe angezeigt. Die Farbe und die Anzeigeart
können durch Parameter 80 konfiguriert werden.
2) Bei Sabotagealarm blinkt die LED in den LAPD-Alarmfarben (rot –
blau – weiß).
3) Beim Senden eines Z-Wave Node Information Frames leuchtet
die LED blau. Das Senden des Node Information Frames bedeutet,
dass das Gerät aufgeweckt wurde.
Um das MENÜ zu öffnen, drücken Sie die B-Taste für mindestens 3
Sekunden. Die einzelnen MENÜ-Stufen werden durch die LED mit
entsprechender Farbe angezeigt.
Beim Drücken der B-Taste leuchtet die LED nacheinander in
folgenden Farben:
VIOLETT - Reichweitentest
GELB - Reset des Sensors
XIII. Z-WAVE-REICHWEITENTESTER
Der Fibro Motion Sensor zeigt die Z-Wave-Reichweite im Verhältnis
zum Controller an. Um die Reichweite des Gerätes zu testen:
1) Drücken Sie die B-Taste für 2-4 Sekunden. Die LED leuchtet
violett.
2) Lassen Sie die B-Taste los.
3) Drücken Sie erneut kurz die B-Taste.
4) Die LED zeigt die Z-Wave-Reichweite an (Anzeigemodi der
Reichweite siehe unten).
5) Um den Testmodus zu verlassen, drücken Sie einmal kurz die
B-Taste.
Anzeigemodi der Reichweite:
Die LED blinkt grün – der Fibaro Motion Sensor versucht, mit dem
Hauptcontroller direkt zu kommunizieren. Misslingt direkte
Kommunikation, so versucht der Sensor über andere Module zu
kommunizieren. Die LED blinkt gelb.
Die LED leuchtet grün – der Fibaro Motion Sensor kommuniziert
direkt mit der Steuerzentrale.
Die LED blinkt gelb – der Fibaro Motion Sensor mit dem
Hauptcontroller über andere Module zu kommunizieren.
Die LED leuchtet gelb – der Fibaro Motion Sensor versucht, mit der
Zentrale über andere Module zu kommunizieren. Nach zwei
Sekunden versucht das Gerät erneut, mit der Zentrale direkt zu
kommunizieren. Die LED blinkt grün.
Die LED blinkt violett - das Gerät versucht, am Reichweitenlimit zu
kommunizieren. Gelingt die Kommunikation, leuchtet die LED gelb.
Es wird nicht empfohlen, den Sensor regelmäßig am Reichweitenli-
mit zu betreiben.
Die LED leuchtet rot - das Gerät kann mit dem Controller weder
direkt noch über andere geroutete Z-Wave-Geräte kommunizieren.
XIV. HINWEISE ZUR BATTERIENUTZUNG
Der Fibaro Motion Sensor kann bei optimaler Konfiguration bis zu 2
Jahren mit einer Batterie arbeiten. Der aktuelle Ladezustand einer
Batterie wird in der Konfigurationsschnittstelle des Home Center 2
Controllers angezeigt. Ein rotes Batteriesymbol bedeutet, dass die
Batterie zu wechseln ist. Um den Sabotagealarm beim Batteriewech-
sel nicht auszulösen, sind die Assoziation für die 2. Assoziations-
gruppe zu löschen und die Empfindlichkeit des Tampers zu reduzie-
ren (Parameter 20 auf 0). Bei schneller Entladung der Batterie sind
folgende Voraussetzungen zu prüfen, welche die Batterielaufzeit
negativ beeinflussen können:
- Der Aufweckintervalls ist zu kurz. Es wird empfohlen, den
Aufweckintervalls zu verlängern.
- Die Reports über Temperatur und Lichtstärke werden zu oft
gesendet. Es wird empfohlen, die Reporthäufigkeit durch Änderung
erweiterter Parameter zu begrenzen.
- Schalten Sie die assoziierten Geräte und den Z-Wave-Controllers
von der Stromquelle ab. Der Fibaro Motion Sensor kann mehrmals
versuchen, mit abgeschalteten Geräten zu kommunizieren. Das
kann zum schnelleren Entladen der Batterie führen.
ACHTUNG!
Der Fibaro Motion Sensor ist ein batteriebetriebenes
!
Gerät. Beim Einsetzen eines falschen Batterietyps
besteht Explosions-Gefahr. Gebrauchte Batterien
dürfen nicht mit dem Hausmüll entsorgt werden. Das
gebrauchte Produkt und die Batterien sind nach den
geltenden Umweltschutzvorschriften zu entsorgen.
