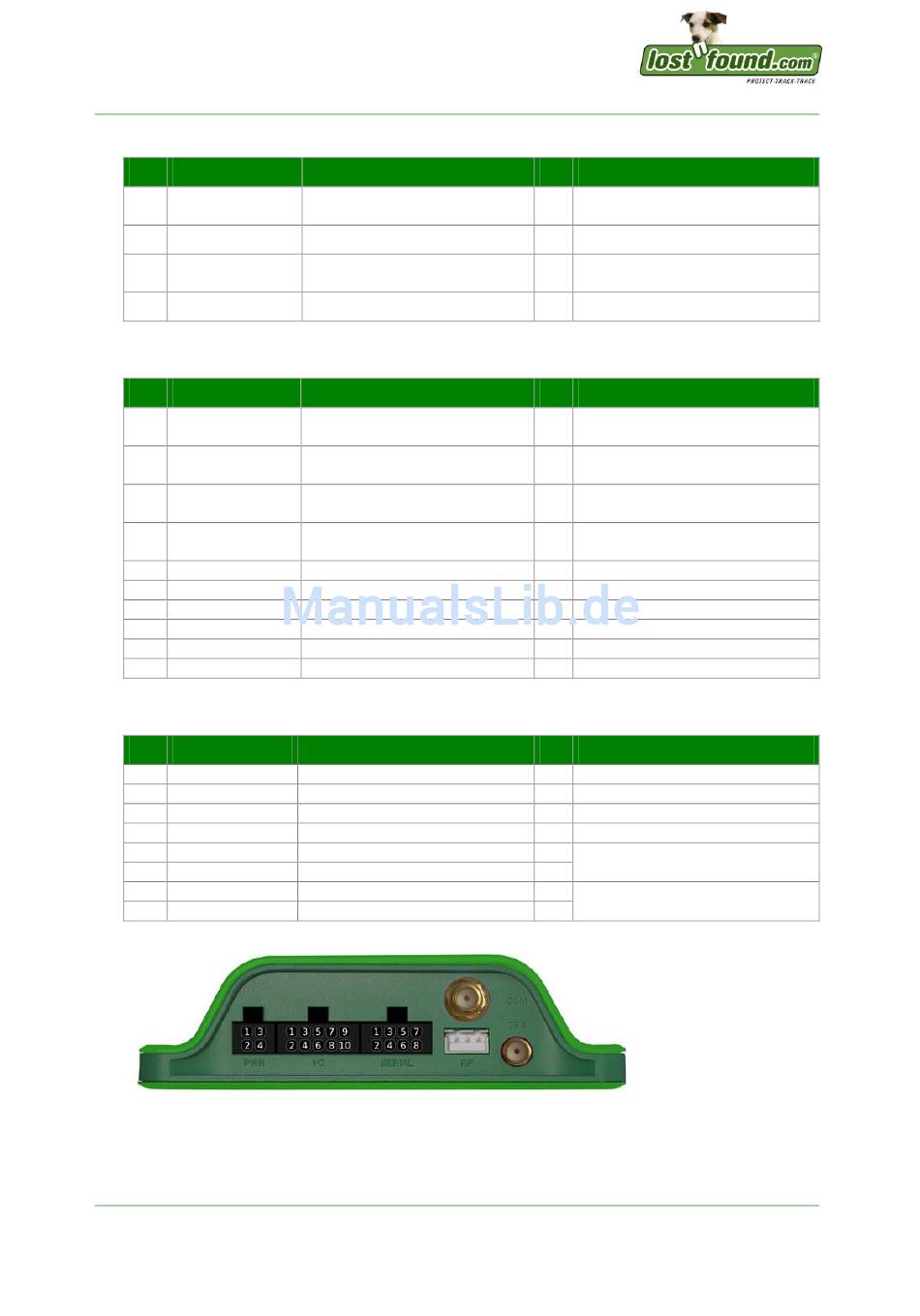

6. PIN-BELEGUNG DER STECKER

6.1. Netzstecker

Pin Signalname
1 B+
2 GND
3 IGNITION
4 OUTPUT 1

6.2. I/O-Stecker

Pin Signalname
1 Input3
2 Input4
3 Input1
4 Input2
5 Analog Input
6 GND
7 Output2
8 Output3
9 CANH
10 CANL

6.3. Serieller Stecker

Pin Signalname
1 Vout
2 GND
3 TX
4 RX
5 SPK+
6 SPK-
7 MIC+
8 MIC-
Pin-Belegung der Stecker

7. HARDWAREDATEN

7.1. Technische Daten

Copyright © 2008-2012 LOSTnFOUND® / Alle Rechte vorbehalten.
Beschreibung
Eingang Stromversorgung
Signalmasse
Zündeingang (AAC)
Open-Collector-Ausgang 1
Beschreibung
Positiver Triggereingang 3
Positiver Triggereingang 4
Negativer Triggereingang 1
Negativer Triggereingang 2
Analogeingang
Signalmasse
Open-Collector-Ausgang 2
Open-Collector-Ausgang 3
CAN Hoch
CAN Niedrig
Beschreibung
Ausgang Netzspannung
Signalmasse
RS232-Datenausgang
RS232-Dateneingang
Audioausgang
Audioausgang
Mikrofoneingang
Mikrofoneingang
IO Technische Daten
I V = 8 V - 30 VDC
input
I = 70 mA @ 12 V
normal
-
I Ein = 8 V - 30 V
Aus = 0 V – 7 V
O
I = 300 mA
input max
IO Technische Daten
I Ein = 7 V – 30 V
Aus = 0 V - 6 V oder nicht verb.
I Ein = 7 V – 30 V
Aus = 0 V - 6 V oder nicht verb.
I Ein = 0 – 0,6 V
Aus = 0,7 V – 30 V oder nicht v.
I Ein = 0 – 0,6 V
Aus = 0,7 V – 30 V oder nicht v.
I V = 0 V bis 30 VDC
input
-
O I = 300 mA
input max
O I = 300 mA
input max
I V = 2,75 V - 4,5 V
input
I V = 0,5 V - 2,25 V
input
IO Technische Daten
O V = 5 V, I
output input max
-
O
I
O
V = 3,7 Vpp
output max
O
I R ≈ 50kΩ differenziell
I
V = 1,03 Vpp
I
input max
= 300 mA
