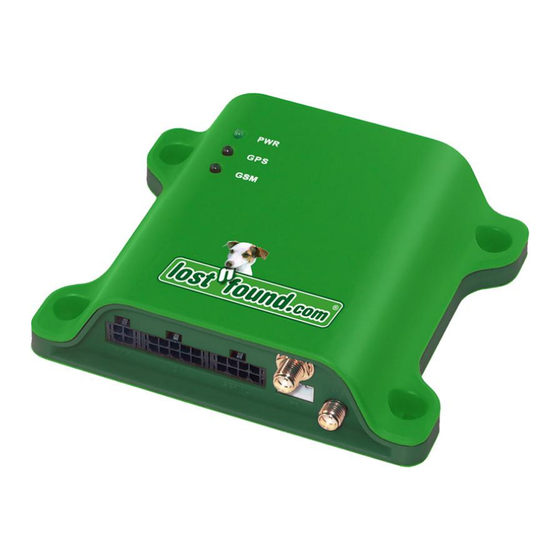

LosTnFound Altus Benutzerhandbuch
Gps/gprs-überwachungsmobilgerät
& tracker
Inhaltszusammenfassung für LosTnFound Altus
- Seite 1 GPS/GPRS-Überwachungs- Mobilgerät & Tracker Benutzerhandbuch Release 1.0.8 / Version 1.2 24. August 2012 Hauptautoren: DAT/SPN...
-
Seite 2: Inhaltsverzeichnis
INHALT 1. ALLGEMEINE INFORMATIONEN ZUM PRODUKT ............Seite 3 1.1 Sie haben eine gute Wahl getroffen! ..............Seite 3 1.2 Leistungsmerkmale von LOSTnFOUND® ALTUS ..........Seite 3 2. RECHTLICHE HINWEISE ....................Seite 4 2.1 Allgemeine Hinweise .................... Seite 4 2.2 Haftungsausschluss ....................Seite 4 3. -
Seite 3: Allgemeine Informationen Zum Produkt
1. ALLGEMEINE INFORMATIONEN ZUM PRODUKT 1.1. Sie haben eine gute Wahl getroffen! LOSTnFOUND® ALTUS ist ein hochmodernes, nach internationalen Standards entwickeltes Gerät mit außergewöhnlichen Eigenschaften. Ein erschwinglicher Preis und eine dem Sicherheitsbe- dürfnis der Anwender gerecht werdende detaillierte Echtzeitübermittlung machen dieses Produkt besonders attraktiv. -
Seite 4: Rechtliche Hinweise
2. RECHTLICHE HINWEISE 2.1. Allgemeine Hinweise Das GPS-Gerät LOSTnFOUND® ALTUS basiert auf GSM (Global System for Mobile Communicati- on)- und GPS (Global Positioning System)-Technologie, was eine entsprechende Netzabdeckung erforderlich macht. Der Hersteller sowie dessen verbundene Unternehmen, Vertragshändler, Ver- triebspartner und Installationstechniker übernehmen keinerlei Gewähr für einen unterbrechungs- und störungsfreien Betrieb des Gerätes. -
Seite 5: Zubehörliste
3. ZUBEHÖRLISTE A) LOSTnFOUND® ALTUS / 1 Teil LOSTnFOUND® ALTUS B) Externe Antennen // 2 Teile GSM-Antenne Externe GPS-Antenne C) Kabel // 2 Teile Netzkabel & Sicherungshalter 10-Pin-Stecker (I/O Stecker) Copyright © 2008-2012 LOSTnFOUND® / Alle Rechte vorbehalten. Seite 5/12... -
Seite 6: Architektur Der Hardware
4. ARCHITEKTUR DER HARDWARE Die LOSTnFOUND® ALTUS-Hardware besteht aus einem Mikrocontroller, einem GPS-Empfänger, einem GSM-/GPRS-Modem, einem G-Sensor, einer Audioschnittstelle, einer I/O-Schnittstelle und einer CAN-Bus-Schnittstelle (optional). Diagnose-/ Einstellungsport Analogsignal Benutzerdefiniert LOSTnFOUND® ALTUS – Architektur der Hardware Copyright © 2008-2012 LOSTnFOUND® / Alle Rechte vorbehalten. -
Seite 7: Installation Der Hardware
Das empfohlene Anzugsdrehmoment für den SMA-Anschluss beträgt 80 bis 110 Ncm. 5.3. Installation der GSM-Antenne Schließen Sie die GSM-Antenne an den rechten oberen SMA-Anschluss an. Das empfohlene Anzugsdrehmoment für den SMA-Anschluss beträgt 80 bis 110 Ncm. Copyright © 2008-2012 LOSTnFOUND® / Alle Rechte vorbehalten. Seite 7/12... -
Seite 8: Installation Des Netzkabels
Das Gerät misst Bewegungen und Erschütterungen des Fahrzeuges mithilfe eines 3- Achsen-G-Sensors. Die Definition der X-, Y- und Z-Achse hängt davon ab, wo das Gerät im Fahrzeug angebracht wird. Copyright © 2008-2012 LOSTnFOUND® / Alle Rechte vorbehalten. Seite 8/12... -
Seite 9: Pin-Belegung Der Stecker
RS232-Dateneingang SPK+ Audioausgang = 3,7 Vpp output max SPK- Audioausgang MIC+ Mikrofoneingang ≈ 50kΩ differenziell = 1,03 Vpp MIC- Mikrofoneingang input max Pin-Belegung der Stecker 7. HARDWAREDATEN 7.1. Technische Daten Copyright © 2008-2012 LOSTnFOUND® / Alle Rechte vorbehalten. Seite 9/12... - Seite 10 8 V bis 30 V (Gleichstrom) Stromverbrauch 70 mA @ 12 V (Full-Power-Modus) 15 mA @ 12 V (Low-Power-Modus) 6 mA @ 12 V (Very-Low-Power-Modus) Betriebsbedingungen Betriebstemperatur C bis +80 Copyright © 2008-2012 LOSTnFOUND® / Alle Rechte vorbehalten. Seite 10/12...
-
Seite 11: Integrierte Led-Schnittstelle
Blinkt (6/s – Pause, Wh.) Host-Verbindungsfehler Anzeige GPS-Status Kein Strom / Low-Power-Modus OK, Ortung Blinkt (1/s) Signalsuche Blinkt (1/s – Pause, Wh.) GPS-Antennenfehler Blinkt (2/s – Pause, Wh.) Timeout-Fehler GPS-Verbindungsaufbau Copyright © 2008-2012 LOSTnFOUND® / Alle Rechte vorbehalten. Seite 11/12... -
Seite 12: Garantiebeschränkung
Im Garantiefall beschränkt sich die Verpflichtung von LOSTnFOUND® darauf, das fehlerhafte Produkt nach eigenem Ermessen und auf eigene Kosten zu reparieren bzw. auszutauschen. Zu diesem Zweck steht es LOSTnFOUND® frei, neue oder bereits reparierte Teile bzw. Produkte zu verwenden. Eine für die noch verbleibende Zeit der ursprünglichen Garantiefrist bzw. für einen Zeitraum von drei (3) Monaten nach dem Versand des Teils oder Produkts (es gilt der jeweils längere der beiden Zeiträume) geltende Garantiezusage bezieht sich auf das Ersatzteil...
