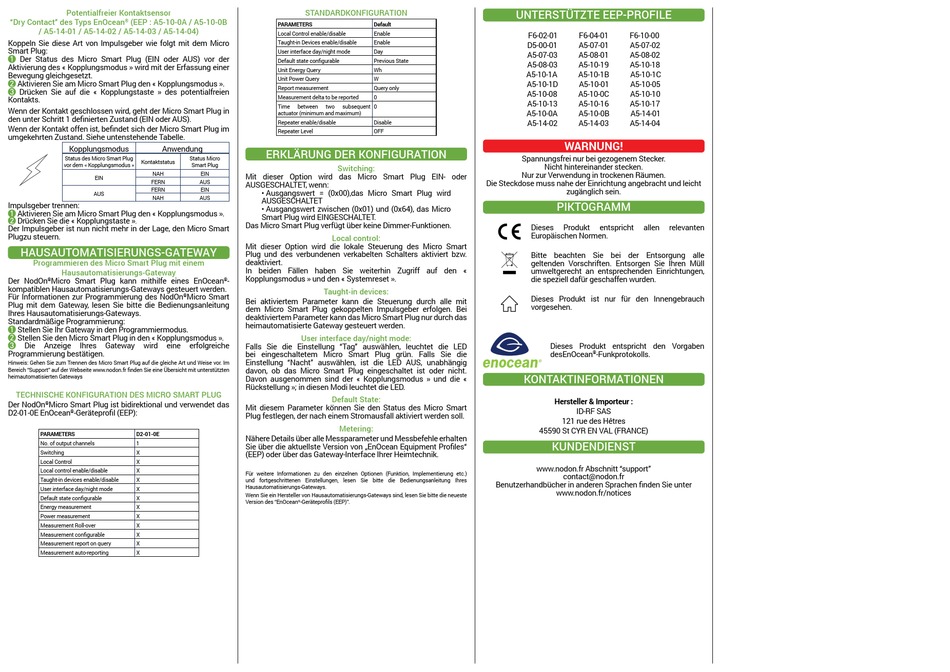

nodon Micro Smart Plug Bedienungsanleitung Seite 2

Potentialfreier Kontaktsensor
"Dry Contact" des Typs EnOcean (EEP : A5-10-0A / A5-10-0B
®
/ A5-14-01 / A5-14-02 / A5-14-03 / A5-14-04)
Koppeln Sie diese Art von Impulsgeber wie folgt mit dem Micro
Smart Plug:
Der Status des Micro Smart Plug (EIN oder AUS) vor der
1
Aktivierung des « Kopplungsmodus » wird mit der Erfassung einer
Bewegung gleichgesetzt.
Aktivieren Sie am Micro Smart Plug den « Kopplungsmodus ».
2
Drücken Sie auf die « Kopplungstaste » des potentialfreien
3
Kontakts.
Wenn der Kontakt geschlossen wird, geht der Micro Smart Plug in
den unter Schritt 1 definierten Zustand (EIN oder AUS).
Wenn der Kontakt offen ist, befindet sich der Micro Smart Plug im
umgekehrten Zustand. Siehe untenstehende Tabelle.
Kopplungsmodus Anwendung
Status des Micro Smart Plug
Kontaktstatus
vor dem « Kopplungsmodus »
NAH
EIN
FERN
FERN
AUS
NAH
Impulsgeber trennen:
Aktivieren Sie am Micro Smart Plug den « Kopplungsmodus ».
1
Drücken Sie die « Kopplungstaste »
2
.
Der Impulsgeber ist nun nicht mehr in der Lage, den Micro Smart
Plugzu steuern.
HAUSAUTOMATISIERUNGS-GATEWAY
Programmieren des Micro Smart Plug mit einem
Hausautomatisierungs-Gateway
Der NodOn Micro Smart Plug kann mithilfe eines EnOcean
®
kompatiblen Hausautomatisierungs-Gateways gesteuert werden.
Für Informationen zur Programmierung des NodOn ® Micro Smart
Plug mit dem Gateway, lesen Sie bitte die Bedienungsanleitung
Ihres Hausautomatisierungs-Gateways.
Standardmäßige Programmierung:
Stellen Sie Ihr Gateway in den Programmiermodus.
1
Stellen Sie den Micro Smart Plug in den « Kopplungsmodus ».
2
Die Anzeige Ihres Gateway wird eine
3
Programmierung bestätigen.
Hinweis: Gehen Sie zum Trennen des Micro Smart Plug auf die gleiche Art und Weise vor. Im
Bereich "Support" auf der Webseite www.nodon.fr finden Sie eine Übersicht mit unterstützten
heimautomatisierten Gateways
TECHNISCHE KONFIGURATION DES MICRO SMART PLUG
Der NodOn Micro Smart Plug ist bidirektional und verwendet das
®
D2-01-0E EnOcean -Geräteprofil (EEP):
®
PARAMETERS D2-01-0E
No. of output channels 1
Switching X
Local Control X
Local control enable/disable X
Taught-in devices enable/disable X
User interface day/night mode X
Default state configurable X
Energy measurement X
Power measurement X
Measurement Roll-over X
Measurement configurable X
Measurement report on query X
Measurement auto-reporting X
STANDARDKONFIGURATION
PARAMETERS
Local Control enable/disable
Taught-in Devices enable/disable
User interface day/night mode
Default state configurable
Unit Energy Query
Unit Power Query
Report measurement
Measurement delta to be reported
Time between two subsequent
actuator (minimum and maximum)
Repeater enable/disable
Repeater Level
ERKLÄRUNG DER KONFIGURATION
Status Micro
Smart Plug
Switching:
EIN
Mit dieser Option wird das Micro Smart Plug EIN- oder
AUS
AUSGESCHALTET, wenn:
EIN
• Ausgangswert = (0x00),das Micro Smart Plug wird
AUS
AUSGESCHALTET
• Ausgangswert zwischen (0x01) und (0x64), das Micro
Smart Plug wird EINGESCHALTET.
Das Micro Smart Plug verfügt über keine Dimmer-Funktionen.
Local control:
Mit dieser Option wird die lokale Steuerung des Micro Smart
Plug und des verbundenen verkabelten Schalters aktiviert bzw.
deaktiviert.
In beiden Fällen haben Sie weiterhin Zugriff auf den «
Kopplungsmodus » und den « Systemreset ».
-
®
Taught-in devices:
Bei aktiviertem Parameter kann die Steuerung durch alle mit
dem Micro Smart Plug gekoppelten Impulsgeber erfolgen. Bei
deaktiviertem Parameter kann das Micro Smart Plug nur durch das
heimautomatisierte Gateway gesteuert werden.
User interface day/night mode:
erfolgreiche
Falls Sie die Einstellung "Tag" auswählen, leuchtet die LED
bei eingeschaltetem Micro Smart Plug grün. Falls Sie die
Einstellung "Nacht" auswählen, ist die LED AUS, unabhängig
davon, ob das Micro Smart Plug eingeschaltet ist oder nicht.
Davon ausgenommen sind der « Kopplungsmodus » und die «
Rückstellung »; in diesen Modi leuchtet die LED.
Default State:
Mit diesem Parameter können Sie den Status des Micro Smart
Plug festlegen, der nach einem Stromausfall aktiviert werden soll.
Metering:
Nähere Details über alle Messparameter und Messbefehle erhalten
Sie über die aktuellste Version von „EnOcean Equipment Profiles"
(EEP) oder über das Gateway-Interface Ihrer Heimtechnik.
Für weitere Informationen zu den einzelnen Optionen (Funktion, Implementierung etc.)
und fortgeschrittenen Einstellungen, lesen Sie bitte die Bedienungsanleitung Ihres
Hausautomatisierungs-Gateways.
Wenn Sie ein Hersteller von Hausautomatisierungs-Gateways sind, lesen Sie bitte die neueste
Version des "EnOcean -Geräteprofils (EEP)".
®
UNTERSTÜTZTE EEP-PROFILE
Default
Enable F6-02-01
Enable
D5-00-01
Day
A5-07-03
Previous State
A5-08-03
Wh
A5-10-1A
W
A5-10-1D
Query only
A5-10-08
0
A5-10-13
0
A5-10-0A
A5-14-02
Disable
OFF
Spannungsfrei nur bei gezogenem Stecker.
Nicht hintereinander stecken.
Nur zur Verwendung in trockenen Räumen.
Die Steckdose muss nahe der Einrichtung angebracht und leicht
Dieses
Europäischen Normen.
Bitte beachten Sie bei der Entsorgung alle
geltenden Vorschriften. Entsorgen Sie Ihren Müll
umweltgerecht an entsprechenden Einrichtungen,
die speziell dafür geschaffen wurden.
Dieses Produkt ist nur für den Innengebrauch
vorgesehen.
Dieses Produkt entspricht den Vorgaben
desEnOcean
KONTAKTINFORMATIONEN
45590 St CYR EN VAL (FRANCE)
KUNDENDIENST
www.nodon.fr Abschnitt "support"
Benutzerhandbücher in anderen Sprachen finden Sie unter
F6-04-01 F6-10-00
A5-07-01 A5-07-02
A5-08-01 A5-08-02
A5-10-19 A5-10-18
A5-10-1B A5-10-1C
A5-10-01 A5-10-05
A5-10-0C A5-10-10
A5-10-16 A5-10-17
A5-10-0B A5-14-01
A5-14-03 A5-14-04
WARNUNG!
zugänglich sein.
PIKTOGRAMM
Produkt entspricht allen relevanten
-Funkprotokolls.
®
Hersteller & Importeur :
ID-RF SAS
121 rue des Hêtres
contact@nodon.fr
www.nodon.fr/notices
