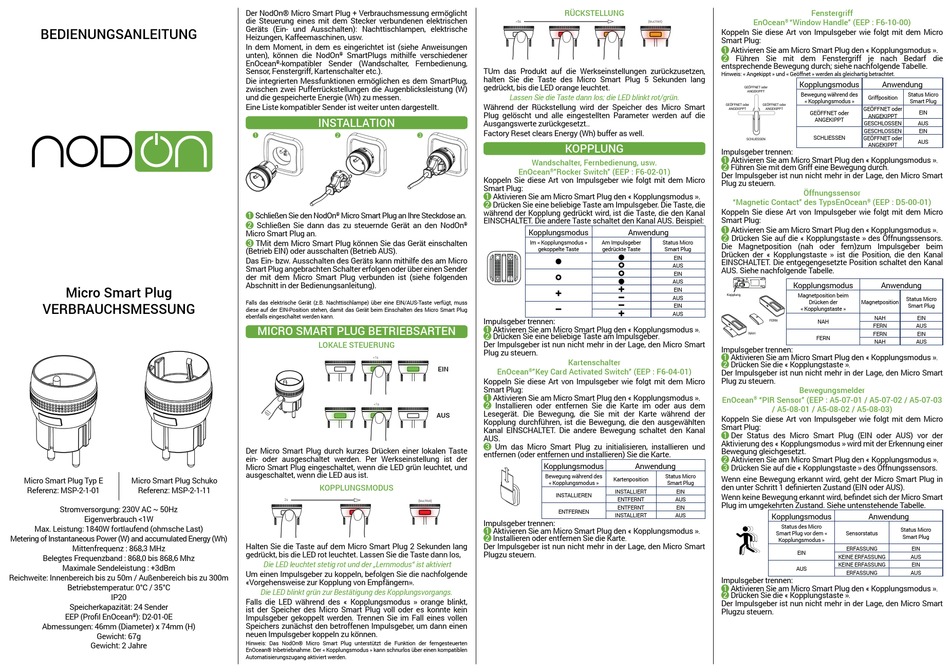

nodon Micro Smart Plug Bedienungsanleitung

BEDIENUNGSANLEITUNG

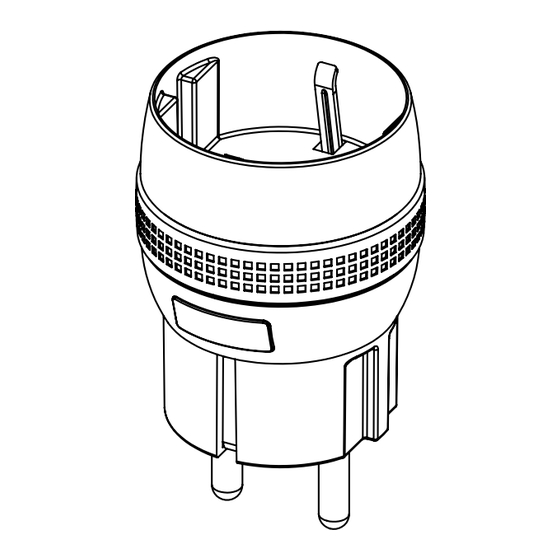

Micro Smart Plug
VERBRAUCHSMESSUNG
Micro Smart Plug Typ E Micro Smart Plug Schuko
Referenz: MSP-2-1-01 Referenz: MSP-2-1-11
Stromversorgung: 230V AC ~ 50Hz
Eigenverbrauch <1W
Max. Leistung: 1840W fortlaufend (ohmsche Last)
Metering of Instantaneous Power (W) and accumulated Energy (Wh)
Mittenfrequenz : 868,3 MHz
Belegtes Frequenzband : 868,0 bis 868,6 Mhz
Maximale Sendeleistung : +3dBm
Reichweite: Innenbereich bis zu 50m / Außenbereich bis zu 300m
Betriebstemperatur: 0°C / 35°C
IP20
Speicherkapazität: 24 Sender
EEP (Profil EnOcean ): D2-01-0E
®
Abmessungen: 46mm (Diameter) x 74mm (H)
Gewicht: 67g
Gewicht: 2 Jahre
Der NodOn® Micro Smart Plug + Verbrauchsmessung ermöglicht
die Steuerung eines mit dem Stecker verbundenen elektrischen
Geräts (Ein- und Ausschalten): Nachttischlampen, elektrische
Heizungen, Kaffeemaschinen, usw.
In dem Moment, in dem es eingerichtet ist (siehe Anweisungen
unten), können die NodOn ® SmartPlugs mithilfe verschiedener
EnOcean -kompatibler Sender (Wandschalter, Fernbedienung,
®
Sensor, Fenstergriff, Kartenschalter etc.).
Die integrierten Messfunktionen ermöglichen es dem SmartPlug,
zwischen zwei Pufferrückstellungen die Augenblicksleistung (W)
und die gespeicherte Energie (Wh) zu messen.
Eine Liste kompatibler Sender ist weiter unten dargestellt.
INSTALLATION
Schließen Sie den NodOn Micro Smart Plug an Ihre Steckdose an.
1 ®
2 Schließen Sie dann das zu steuernde Gerät an den NodOn
Micro Smart Plug an.
TMit dem Micro Smart Plug können Sie das Gerät einschalten
3
(Betrieb EIN) oder ausschalten (Betrieb AUS).
Das Ein- bzw. Ausschalten des Geräts kann mithilfe des am Micro
Smart Plug angebrachten Schalter erfolgen oder über einen Sender
der mit dem Micro Smart Plug verbunden ist (siehe folgenden
Abschnitt in der Bedienungsanleitung).
Falls das elektrische Gerät (z.B. Nachttischlampe) über eine EIN/AUS-Taste verfügt, muss
diese auf der EIN-Position stehen, damit das Gerät beim Einschalten des Micro Smart Plug
ebenfalls eingeschaltet werden kann.
MICRO SMART PLUG BETRIEBSARTEN
LOKALE STEUERUNG
<1s
<1s
Der Micro Smart Plug durch kurzes Drücken einer lokalen Taste
ein- oder ausgeschaltet werden. Per Werkseinstellung ist der
Micro Smart Plug eingeschaltet, wenn die LED grün leuchtet, und
ausgeschaltet, wenn die LED aus ist.
KOPPLUNGSMODUS
2s
{leuchtet}
Halten Sie die Taste auf dem Micro Smart Plug 2 Sekunden lang
gedrückt, bis die LED rot leuchtet. Lassen Sie die Taste dann los,
Die LED leuchtet stetig rot und der „Lernmodus" ist aktiviert
Um einen Impulsgeber zu koppeln, befolgen Sie die nachfolgende
«Vorgehensweise zur Kopplung von Empfängern».
Die LED blinkt grün zur Bestätigung des Kopplungsvorgangs.
Falls die LED während des « Kopplungsmodus » orange blinkt,
ist der Speicher des Micro Smart Plug voll oder es konnte kein
Impulsgeber gekoppelt werden. Trennen Sie im Fall eines vollen
Speichers zunächst den betroffenen Impulsgeber, um dann einen
neuen Impulsgeber koppeln zu können.
Hinweis: Das NodOn® Micro Smart Plug unterstützt die Funktion der ferngesteuerten
EnOcean® Inbetriebnahme. Der « Kopplungsmodus » kann schnurlos über einen kompatiblen
Automatisierungszugang aktiviert werden.
RÜCKSTELLUNG
>5s
TUm das Produkt auf die Werkseinstellungen zurückzusetzen,
halten Sie die Taste des Micro Smart Plug 5 Sekunden lang
gedrückt, bis die LED orange leuchtet.
Lassen Sie die Taste dann los; die LED blinkt rot/grün.
Während der Rückstellung wird der Speicher des Micro Smart
Plug gelöscht und alle eingestellten Parameter werden auf die
Ausgangswerte zurückgesetzt..
Factory Reset clears Energy (Wh) buffer as well.
KOPPLUNG
Wandschalter, Fernbedienung, usw.
EnOcean "Rocker Switch" (EEP : F6-02-01)
®
Koppeln Sie diese Art von Impulsgeber wie folgt mit dem Micro
Smart Plug:
Aktivieren Sie am Micro Smart Plug den « Kopplungsmodus ».
1
Drücken Sie eine beliebige Taste am Impulsgeber. Die Taste, die
2
während der Kopplung gedrückt wird, ist die Taste, die den Kanal
EINSCHALTET. Die andere Taste schaltet den Kanal AUS. Beispiel:
®
Kopplungsmodus
Im « Kopplungsmodus » Am Impulsgeber
gekoppelte Taste gedrückte Taste
I
O
P
M
Impulsgeber trennen:
Aktivieren Sie am Micro Smart Plug den « Kopplungsmodus »
1
Drücken Sie eine beliebige Taste am Impulsgeber
2
Der Impulsgeber ist nun nicht mehr in der Lage, den Micro Smart
Plug zu steuern.
Kartenschalter
EIN
EnOcean "Key Card Activated Switch" (EEP : F6-04-01)
®
Koppeln Sie diese Art von Impulsgeber wie folgt mit dem Micro
Smart Plug:
Aktivieren Sie am Micro Smart Plug den « Kopplungsmodus ».
1
Installieren oder entfernen Sie die Karte im oder aus dem
2
Lesegerät. Die Bewegung, die Sie mit der Karte während der
AUS
Kopplung durchführen, ist die Bewegung, die den ausgewählten
Kanal EINSCHALTET. Die andere Bewegung schaltet den Kanal
AUS.
Um das Micro Smart Plug zu initialisieren, installieren und
3
entfernen (oder entfernen und installieren) Sie die Karte.
Kopplungsmodus
Bewegung während des
Kartenposition
« Kopplungsmodus »
INSTALLIERT
INSTALLIEREN
ENTFERNEN
INSTALLIERT
Impulsgeber trennen:
Aktivieren Sie am Micro Smart Plug den « Kopplungsmodus »
1
Installieren oder entfernen Sie die Karte
2
Der Impulsgeber ist nun nicht mehr in der Lage, den Micro Smart
Plugzu steuern.
EnOcean "Window Handle" (EEP : F6-10-00)
®
{leuchtet}
Koppeln Sie diese Art von Impulsgeber wie folgt mit dem Micro
Smart Plug:
Aktivieren Sie am Micro Smart Plug den « Kopplungsmodus ».
1
Führen Sie mit dem Fenstergriff je nach Bedarf die
2
entsprechende Bewegung durch; siehe nachfolgende Tabelle.
Hinweis: « Angekippt » und « Geöffnet » werden als gleichartig betrachtet.
GEÖFFNET oder
ANGEKIPPT
GEÖFFNET oder GEÖFFNET oder
ANGEKIPPT ANGEKIPPT
SCHLIESSEN
Impulsgeber trennen:
Aktivieren Sie am Micro Smart Plug den « Kopplungsmodus »
1
Führen Sie mit dem Griff eine Bewegung durch
2
Der Impulsgeber ist nun nicht mehr in der Lage, den Micro Smart
Plug zu steuern.
"Magnetic Contact" des TypsEnOcean
Koppeln Sie diese Art von Impulsgeber wie folgt mit dem Micro
Smart Plug:
Aktivieren Sie am Micro Smart Plug den « Kopplungsmodus ».
1
Anwendung
Drücken Sie auf die « Kopplungstaste » des Öffnungssensors.
2
Status Micro
Die Magnetposition (nah oder fern)zum Impulsgeber beim
Smart Plug
Drücken der « Kopplungstaste » ist die Position, die den Kanal
I EIN
EINSCHALTET. Die entgegengesetzte Position schaltet den Kanal
O AUS
AUS. Siehe nachfolgende Tabelle.
O EIN
I AUS
Kopplungsmodus
P EIN
Kopplung
M AUS
M EIN
P AUS
FERN
.
NAH
.
Impulsgeber trennen:
Aktivieren Sie am Micro Smart Plug den « Kopplungsmodus »
1
Drücken Sie die « Kopplungstaste »
2
Der Impulsgeber ist nun nicht mehr in der Lage, den Micro Smart
Plug zu steuern.
EnOcean "PIR Sensor" (EEP : A5-07-01 / A5-07-02 / A5-07-03
®
/ A5-08-01 / A5-08-02 / A5-08-03)
Koppeln Sie diese Art von Impulsgeber wie folgt mit dem Micro
Smart Plug:
Der Status des Micro Smart Plug (EIN oder AUS) vor der
1
Aktivierung des « Kopplungsmodus » wird mit der Erkennung einer
Bewegung gleichgesetzt.
Aktivieren Sie am Micro Smart Plug den « Kopplungsmodus ».
2
Anwendung
Drücken Sie auf die « Kopplungstaste » des Öffnungssensors.
3
Status Micro
Wenn eine Bewegung erkannt wird, geht der Micro Smart Plug in
Smart Plug
den unter Schritt 1 definierten Zustand (EIN oder AUS).
EIN
Wenn keine Bewegung erkannt wird, befindet sich der Micro Smart
ENTFERNT AUS
Plug im umgekehrten Zustand. Siehe untenstehende Tabelle.
ENTFERNT EIN
AUS Kopplungsmodus
Status des Micro
.
Smart Plug vor dem «
.
Kopplungsmodus »
AUS
Impulsgeber trennen:
Aktivieren Sie am Micro Smart Plug den « Kopplungsmodus »
1
Drücken Sie die « Kopplungstaste »
2
Der Impulsgeber ist nun nicht mehr in der Lage, den Micro Smart
Plugzu steuern.
Fenstergriff
Kopplungsmodus Anwendung
Bewegung während des Status Micro
Griffposition
« Kopplungsmodus » Smart Plug
GEÖFFNET oder
GEÖFFNET oder EIN
ANGEKIPPT
ANGEKIPPT
GESCHLOSSEN AUS
GESCHLOSSEN EIN
SCHLIESSEN GEÖFFNET oder
AUS
ANGEKIPPT
.
.
Öffnungssensor
® (EEP : D5-00-01)
Anwendung
Magnetposition beim
Status Micro
Drücken der Magnetposition
Smart Plug
« Kopplungstaste »
NAH EIN
NAH
FERN AUS
FERN EIN
FERN
NAH AUS
.
.
Bewegungsmelder
Anwendung
Status Micro
Sensorstatus
Smart Plug
ERFASSUNG EIN
EIN
KEINE ERFASSUNG AUS
KEINE ERFASSUNG EIN
ERFASSUNG AUS
.
.
