NETGEAR EX3110 Kurzanleitung

Kurzanleitung

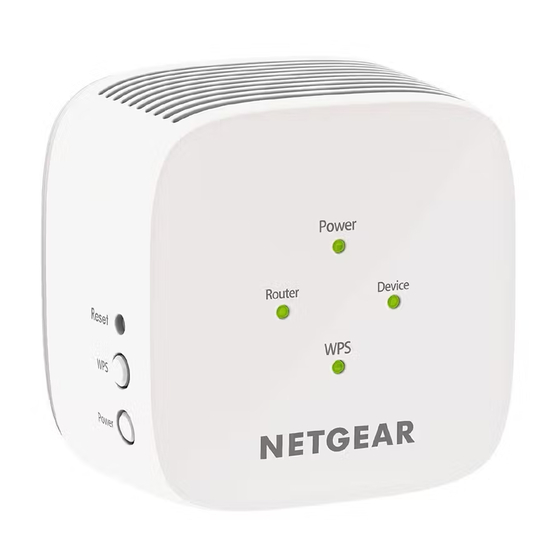

AC750-WLAN-Repeater
Modell EX3110
LEDs
Stromversorgung
Reset
Router
Gerät
WPS
WPS
Ein-/
Aus-Taste
Beschreibung der LEDs
LED Beschreibung
Stromversorgung • Leuchtet gelb: Der Repeater fährt hoch.
• Leuchtet grün: Der Repeater ist eingeschaltet.
• Aus: Der Repeater ist ausgeschaltet.
Router Diese LED zeigt die Netzwerkverbindung zwischen
dem Repeater und dem Router oder Access Point an.
• Leuchtet grün: Beste Verbindung
• Leuchtet gelb: Gute Verbindung
• Leuchtet rot: Schlechte Verbindung
• Aus: Keine Verbindung
Gerät Diese LED zeigt die Netzwerkverbindung zwischen dem
Repeater und einem Computer oder Mobilgerät an.
• Leuchtet grün: Beste Verbindung
• Leuchtet gelb: Gute Verbindung
• Leuchtet rot: Schlechte Verbindung
• Aus: Keine Verbindung
• Leuchtet grün: Die WLAN-Sicherheitsfunktion ist
WPS
aktiviert (WPA oder WPA2).
• Blinkt grün: Eine WPS-Verbindung wird hergestellt.
• Aus: Die WLAN-Sicherheitsfunktion ist nicht
aktiviert.
Positionieren des Repeaters
und Herstellen der
Stromversorgung
1. Positionieren Sie den Repeater im selben Raum wie Ihren
WLAN-Router.
Die Nähe zum WLAN-Router ist nur während der
Ersteinrichtung erforderlich.
2. Schließen Sie den Repeater an eine Steckdose an.
Warten Sie, bis die Power-LED grün leuchtet. Wenn Die
Power-LED nicht leuchtet, drücken Sie den Schalter Power
On/Off (Ein/Aus) auf der Seite des Repeaters.
Herstellen einer Verbindung
zwischen Repeater und Ihrem
WLAN-Netzwerk
Zum Herstellen einer Verbindung können Sie WPS oder den
NETGEAR Installationsassistenten über einen Webbrowser verwenden.
Herstellen einer Verbindung mit WPS
Mit Wi-Fi Protected Setup (WPS) können Sie einfach eine Verbindung
mit einem sicheren WLAN-Netzwerk herstellen, ohne dass Sie dazu
den Netzwerknamen und das Passwort eingeben müssen.
Hinweis: WPS unterstützt keine WEP-Netzwerkverschlüsselung.
Wenn Sie WEP-Sicherheit verwenden, befolgen Sie die
Anweisungen unter Herstellen einer Verbindung mit dem NETGEAR
Installationsassistenten auf der anderen Seite dieser Kurzanleitung.
1. Drücken Sie die WPS-Taste am Repeater, bis die WPS-LED blinkt.
2. Drücken Sie innerhalb von zwei Minuten die WPS-Taste auf
Ihrem Router oder Access Point.
Wenn der Repeater eine Verbindung zu Ihrem WLAN-Netzwerk
herstellt, leuchtet die WPS-LED am Repeater durchgehend
grün, und die Router-LED leuchtet auf.
Wenn die Router-LED nicht leuchtet, versuchen Sie es erneut.
Wenn sie immer noch nicht leuchtet, sehen Sie unter Herstellen
einer Verbindung mit dem NETGEAR Installationsassistenten
der anderen Seite dieser Kurzanleitung nach.
3. Wenn Ihr WLAN-Router den 5-GHz-Frequenzbereich
unterstützt, wiederholen Sie die Schritte 1 und 2, um den
Repeater über den 5-GHz-Frequenzbereich zu verbinden.
4. Ziehen Sie den Netzstecker des Repeaters, und platzieren Sie
ihn an einer neuen Position in der Mitte zwischen dem Router
und dem Bereich mit dem schlechten WLAN-Routersignal.
RICHTIG FALSCH
Der gewählte Standort muss sich innerhalb der Reichweite des
bestehenden WLAN-Routernetzwerks befinden.
5. Schließen Sie den Repeater an eine Steckdose an, und warten
Sie, bis die Power-LED grün leuchtet.
6. Verwenden Sie die Router-LED, um einen Standort mit optimaler
Verbindung zwischen dem Repeater und dem Router zu finden.
7. Wenn die Router-LED nicht gelb oder grün leuchtet, schließen
Sie den Repeater an eine Steckdose an, die näher am Router
liegt, und versuchen Sie es erneut.
Wiederholen Sie den Vorgang, und schließen Sie den Repeater
an Steckdosen an, die näher am Router liegen, bis die Router-
LED gelb oder grün leuchtet.
8. Suchen Sie auf Ihrem Computer oder Mobilgerät nach einem
neuen WLAN-Repeater-Netzwerk, und stellen Sie eine
Verbindung her.
Der Repeater erstellt zwei neue WLAN-Repeater-Netzwerke.
Die neuen WLAN-Netzwerknamen bestehen aus Ihrem
vorhandenem WLAN-Netzwerknamen mit den Endungen
„_2GEXT" bzw. „_5GEXT".
Beispiel:
• Vorhandener WLAN-Netzwerkname: MeinNetzwerkname
• Namen der neuen WLAN-Repeater-Netzwerke:
MeinNetzwerkname_2GEXT und
MeinNetzwerkname_5GEXT
Verwenden Sie dasselbe WLAN-Passwort wie für Ihren WLAN-
Router.
9. Testen Sie die neue Reichweite des WLAN-Repeaters, indem
Sie Ihren Computer oder ein Mobilgerät in einem Bereich mit
auf
schlechtem WLAN-Routersignal aufstellen:
a. Lassen Sie Ihren Computer oder Ihr Mobilgerät im Bereich
mit schlechtem WLAN-Routersignal stehen, und kehren
Sie zum Repeater zurück.
b. Überprüfen Sie die Geräte-LED auf dem Repeater:
• Wenn die Geräte-LED durchgehend grün oder
gelb leuchtet, erreicht Ihr neues WLAN-Repeater-
Netzwerk den Bereich mit schlechtem WLAN-
Routersignal, und Ihre Netzwerkkonfiguration ist
abgeschlossen.
• Wenn die Geräte-LED rot leuchtet, erreicht Ihr
neues WLAN-Repeater-Netzwerk den Bereich mit
schlechtem WLAN-Routersignal nicht.
Platzieren Sie Ihren Computer oder Ihr Mobilgerät
näher am Repeater, bis die Geräte-LED durchgehend
grün oder gelb leuchtet.
Juni 2017
