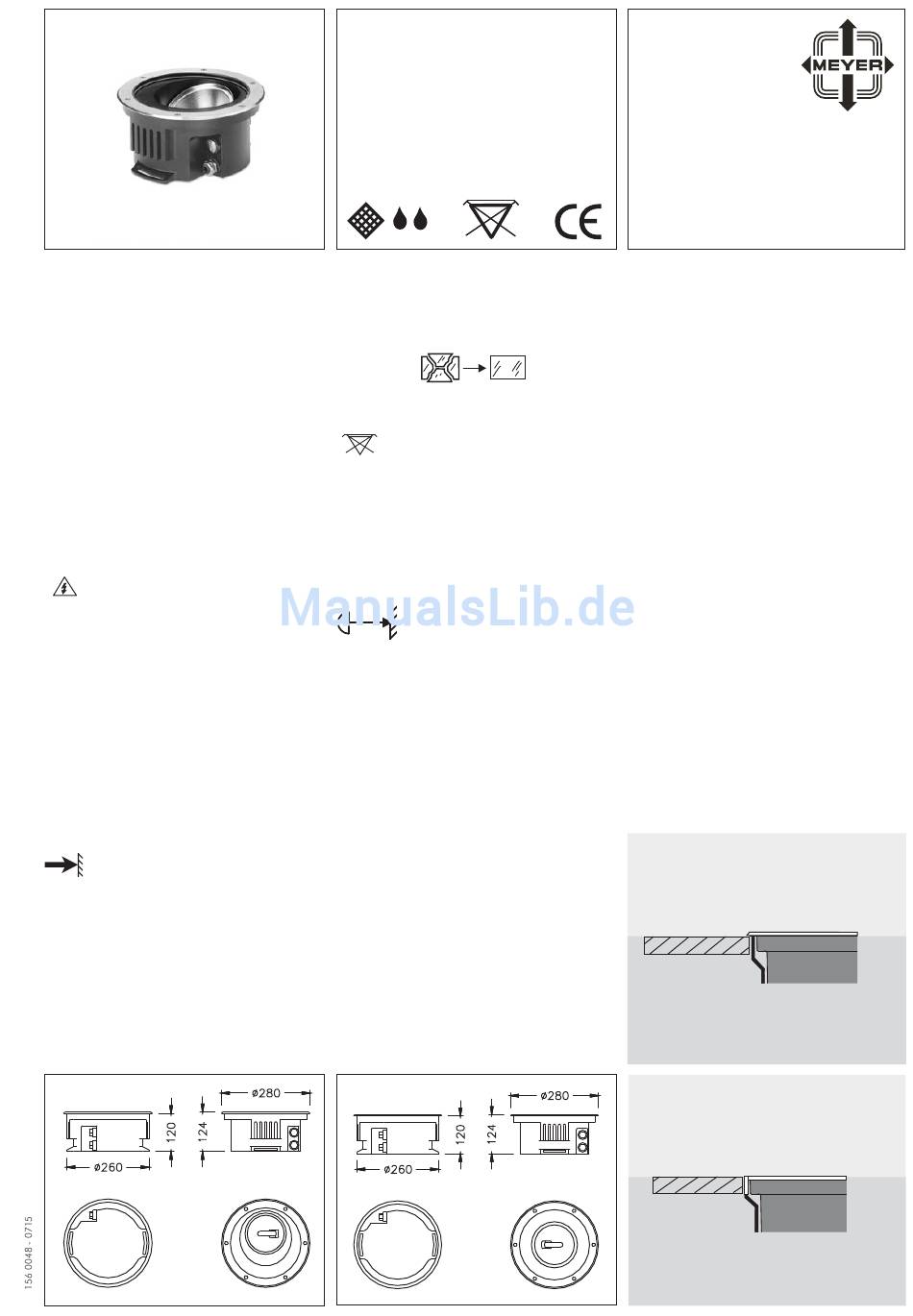

Meyer HIT Montageanleitung

Scheinwerfer f ür Halogen-Metalldampflampen
HIT-TC-CE 35 Watt, Fassung G8,5.
ANWENDUNGSHINWEISE
Bodeneinbau-Scheinwerfer für befestigte Flächen,
Böden und Wege.
Überrollbar von Fahrzeugen mit luftgefüllten
Reifen bis 5000 kg (nach DIN IEC 60598-2-13).
Leuchte darf nicht dort eingesetzt werden,
wo von Fahrzeugen eine horizontale Belastung
ausgehen kann, wie Bremsen, Beschleunigen und
Richtungswechsel. Bei Nässe auf dem Glas besteht
Rutschgefahr, es kann daher empfehlendswert sein,
rutschfestes Glas einzusetzen.
MONTAGEHINWEISE
Anschluß der Leuchte nach VDE 0100.
Scheinwerfer für ungeschützte Anlagen.
Leuchte ist geeignet für Montage auf normal
entflammbaren Baustoffen.
Achtung Hochspannung !
Vor dem Öffnen der Leuchte oder Lampenwechsel
Netzspannung trennen.
Zum elektrischen Anschluss der Zuleitung an das
Erdkabel ist eine wasserdichte Verbindungsmuffe
mindestens IP 67 zu verwenden.
Bei Verlegung der Scheinwerfer-Zuleitung im
Erdreich muss die Zuleitung zusätzlich in einem
Schutzrohr verlegt werden.
Beim Einsetzten in den Erdboden muss die
Oberkante des Gehäuses genau bündig mit dem
fertigen Bodenbelag sein.
Dabei Ausrichtung des Gehäuses zur
angestrahlten Fläche beachten !!!
Die Richtung der anzustrahlenden Fläche wird
durch einen Pfeil am Gehäuse gekennzeichnet !!!
(Nur 8 600 ...; 8 602 ...)
Um Stauwasser zu vermeiden,
unbedingt Drainage vorsehen.
Schutzabdeckung auf das Gehäuse setzen.
Bodenarbeiten fertigstellen.
Gehäuse und Dichtflächen reinigen.
Lampe einsetzen, dabei auf richtige Bestückung
laut Typenschild achten. Glas einsetzen und
Abdeckrahmen dicht verschrauben,
Schrauben gleichmäßig über Kreuz anziehen.
Bodeneinbau-Scheinwerfer 35 W
mit Kabel
Ground recessed
uplighter
with cable
Schutzart - Protection IP 67
Schutzklasse - Safety Class I
F
Das Glas ist ein Einscheiben-Sicherheits-Hartglas.
Die Leuchte darf nur mit ihren vollständigen
Schutzabdeckungen betrieben werden.
F
Leuchtengehäuse darf nicht durch
wärmedämmende Stoffe abgedeckt werden.
Art.Nr. Gewicht
8 600 ...
8 601 ...
8 602 ...
In Strahlrichtung den Mindestabstand zu
angestrahlten Flächen einhalten !
min 0,8 m
MONTAGE
8 600 .12
ANLEITUNG
8 600 .11
Mounting
8 601 .12
instructions
8 602 .12
8 602 .11
WILLY MEYER & SOHN GMBH & CO.KG
LICHTTECHNISCHE SPEZIALFABRIK
Stemmessiepener Weg 5
6,2 kg
6,2 kg
6,2 kg
Leuchte mit Einbaugehäuse aus
Kunststoff
Abdecken der Einbaufuge
. ... ... 000
Leuchte mit Einbaugehäuse aus
Kunststoff
bodenbündiger Einbau
. ... ... 060
.
D-58675 Hemer
