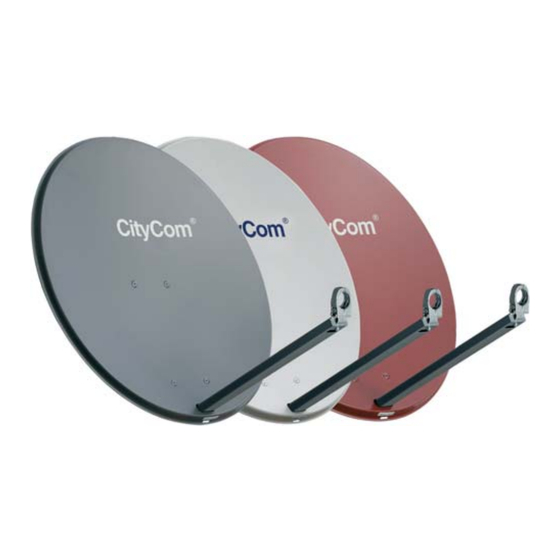

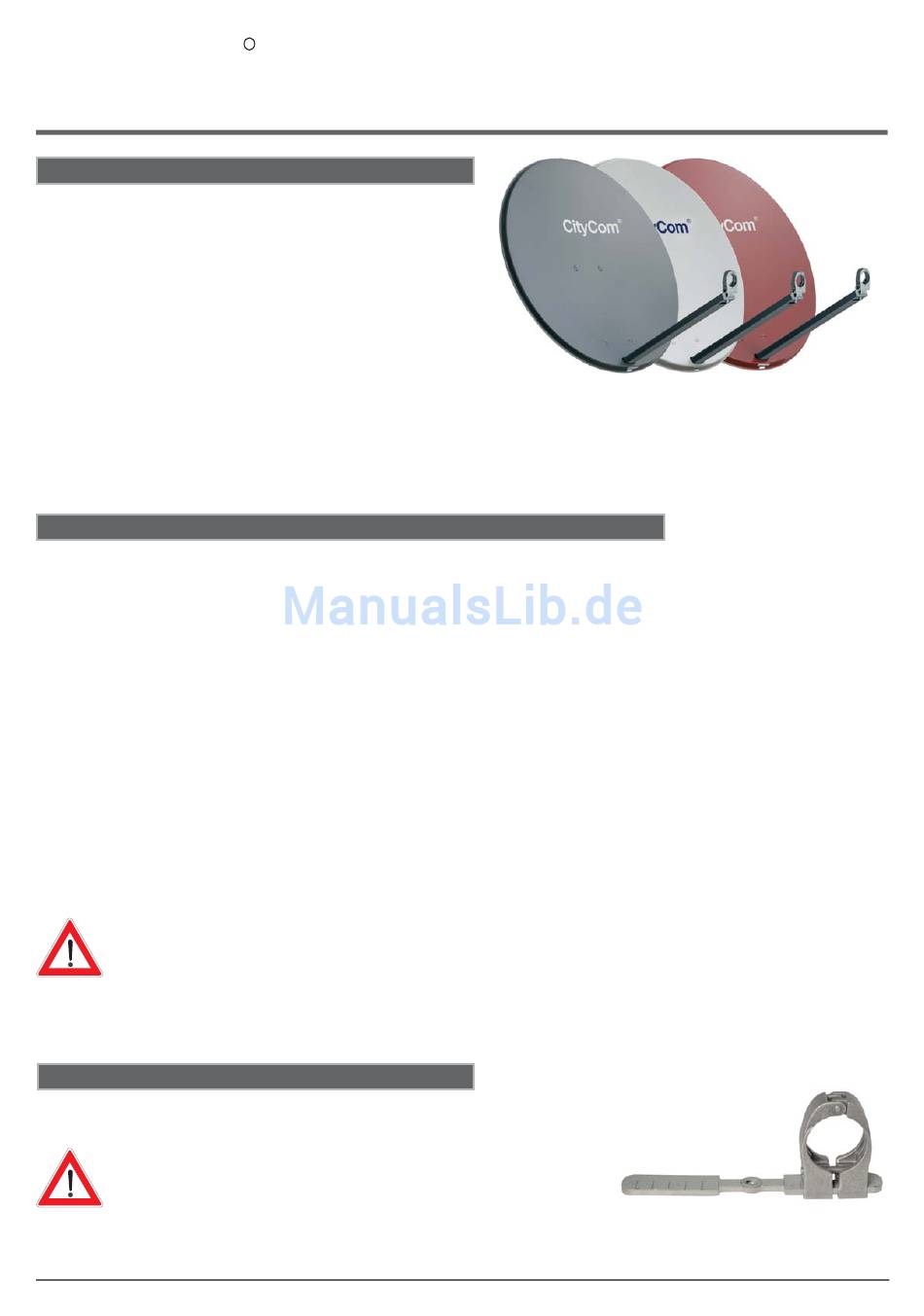

Merkmale
Refl ektor aus Aluminium, pulverbeschichtet
Rückenteil aus vorverzinktem Stahl
LNB-Tragarm aus Aluminium
Mast- und Schließschellen aus verzinktem Stahlblech
(komplett vormontiert)
Schrauben und Muttern in NIRO-Ausführung oder mit
korrosionsbeständigem Überzug
In Grau, Weiß oder Rot lieferbar
Lieferumfang: Refl ektor mit vormontierter Mast- und
Speisesystem-Halterung
Bestimmungsgemäßer Gebrauch (Verwendungszweck)
Die Parabolantennen sind ausschließlich für den Empfang von Satellitensignalen und nur für den Einsatz als Haushaltsantenne
vorgesehen.
Als Haushaltsantenne gilt gemäß DIN 4131 eine Antenne mit höchstens 6 m freier Mastlänge und einem Einspannmoment bis
zu 1650 Nm.
Nicht geeignet für die Montage an schwingungsanfälligen Bauwerken.
Beachten Sie unbedingt die Angaben über die Grenzlast in den Technischen Daten (letzte Seite). Bei Überschreitung dieser Last können
Teile losbrechen!
Die Parabolantennen sind für die Verwendung mit einem Speisesystem (LNB) zum Empfang der Signale von einer Satellitenposition
oder zwei Speisesystemen für Multifeed-Anwendungen (bei CCA 750/850 mit CCZ 02) zum Empfang der Signale von zwei Satelliten-
positionen mit bis zu 10° Satellitenabstand konzipiert.
Die Speisesysteme sowie Hinweise zu deren Montage gehören nicht zum Lieferumfang der Parabolantenne.
Verwenden Sie die Parabolantenne nicht zu anderen Zwecken als in dieser Anleitung angegeben! Jegliche anderweitige
Nutzung hat den Verlust der Gewährleistung bzw. Garantie zur Folge.
Insbesondere dürfen Sie niemals
• irgendwelche Bauteile verändern oder
• andere Bauteile verwenden, als vom Hersteller ausdrücklich für die Verwendung mit der Antenne vorgesehen.
Andernfalls kann es sein, dass die Antenne nicht mehr ausreichend stabil und sicher ist!
Für die Installation/Montage und den Betrieb der Antenne ist die jeweils aktuell gültige Gesetzes- und Normenlage
verbindlich zu beachten/anzuwenden!
Optional erhältliches Zubehör
Multifeed-Halterung CCZ 02, BN 20010044
Multifeed-Halterung passend für CCA 750/850.
Die Elevationswerte für Ihren Empfangsort können
Sie mit der Azimut-/Elevations-Berechnung im
Internet (http://www.kathrein.de) ermitteln.
R
Offset-Parabolantennen
Zur Aufnahme von zwei LNBs (Multifeed-Empfang) zum
Empfang von bis zu 10° auseinander liegenden Satelliten
(z. B. ASTRA/EUTELSAT HOTBIRD), nur bei CCA 750/850
möglich, ist zusätzlich die Multifeed-Halterung CCZ 02
(BN 20010044) erforderlich (siehe unten).
1 / 20
CCA 600/x
CCA 750/x
CCA 850/x
