Berghoch HDDVR 1080P Installationsanleitung

Sicherheitstechnik

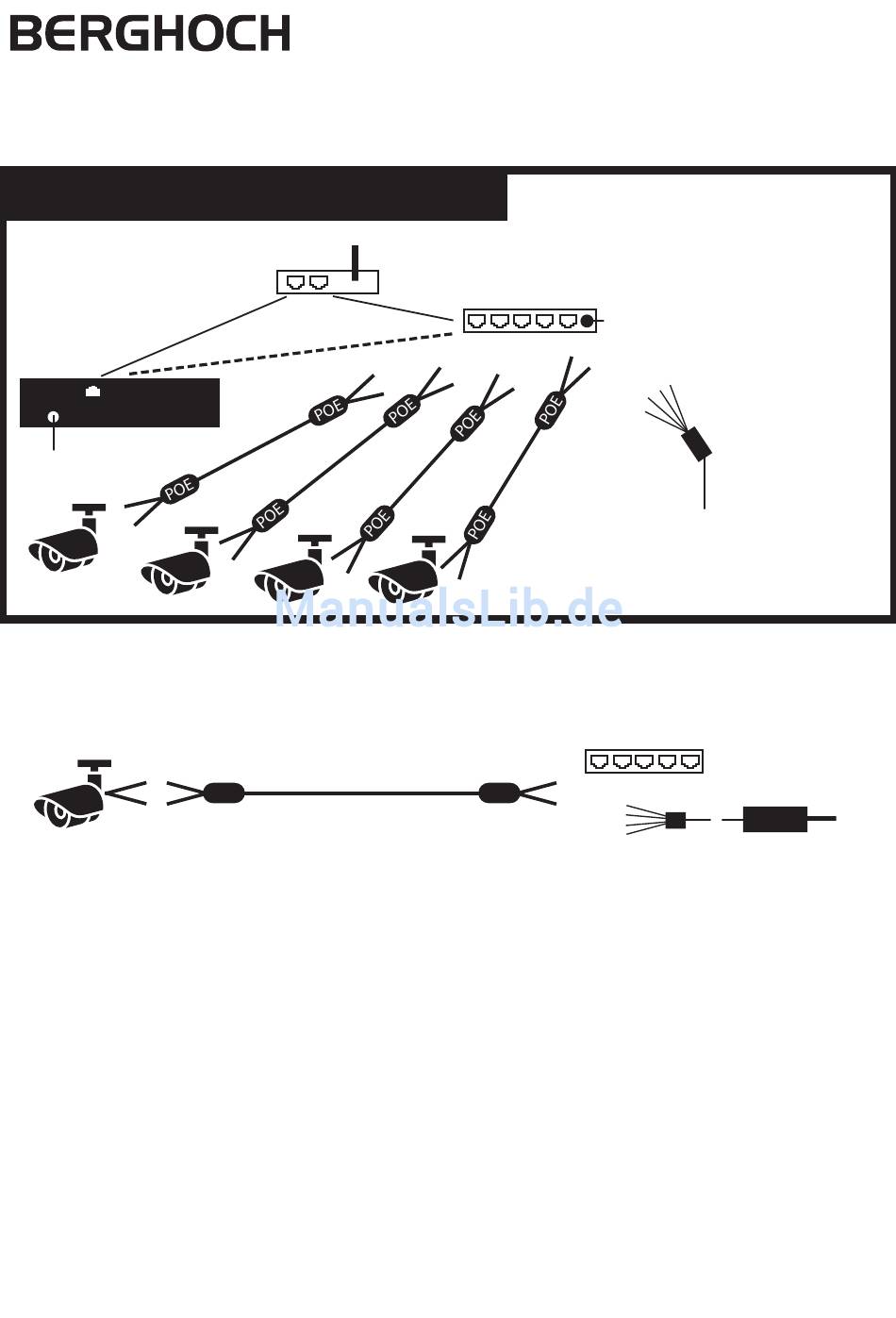

Aufbau 4 Kanal / Set up 4 channel
Nur benötigt für den Internetzugriff
Only necessary for the internet remote access
HDDVR
12V 4A
Allgemeine Verbindung / General connection
RJ 45
12 V
ACHTUNG / CAUTION
Verbinden Sie niemals direkt die Kamera mit mehr als 12 Volt und ohne POE Adapter. Folgen Sie dieser Anleitung.
Please don't connect a camera with more than 12 volt and without POE Adapter. Please follow this installtion guide.
INFORMATION
Vollständige Bedienungsanleitung finden Sie auf der CD-ROM oder als Download unter www.dvrshop.de
Complete user guide you can get on the CD-ROM or as download at www.dvrshop.de
Router
Verbindung ohne Internet
1
Connection without internet
POE
Videokabel / Video cable
Installationsanleitung HDDVR 1080P
Installation Guide HDDVR 1080P
Videoverteiler
Video Hub
1 2 3
2
3
+
+
+
RJ 45
POE
5V 0.6A
4
4
+
+ +
+
+
Stromverteiler
Kameras
Power Splitter
Cameras
24V 4A
Videoverteiler
Video Hub
DC
24 V
Splitter
AC 220V
24 V
Adapter
