Topeak DUOBAND Bedienungsanleitung

DUOBAND
Sensor erfasst
Grünes Licht
50x
Blinken
Batterie schwach
Messpunkt
Rotes Licht
Trittfrequenzsensor
50x
Blinken
• Der Sensor schaltet sich automatisch ein, wenn der Kurbel- oder Speichenmagnet
den Sensor passieren.
• Der Sensor blinkt, wenn er aktiviert wird (LED schaltet sich nach 50x Blinken aus).
• Der Sensor schaltet sich automatisch aus, wenn keinen Magnet gefunden wird.

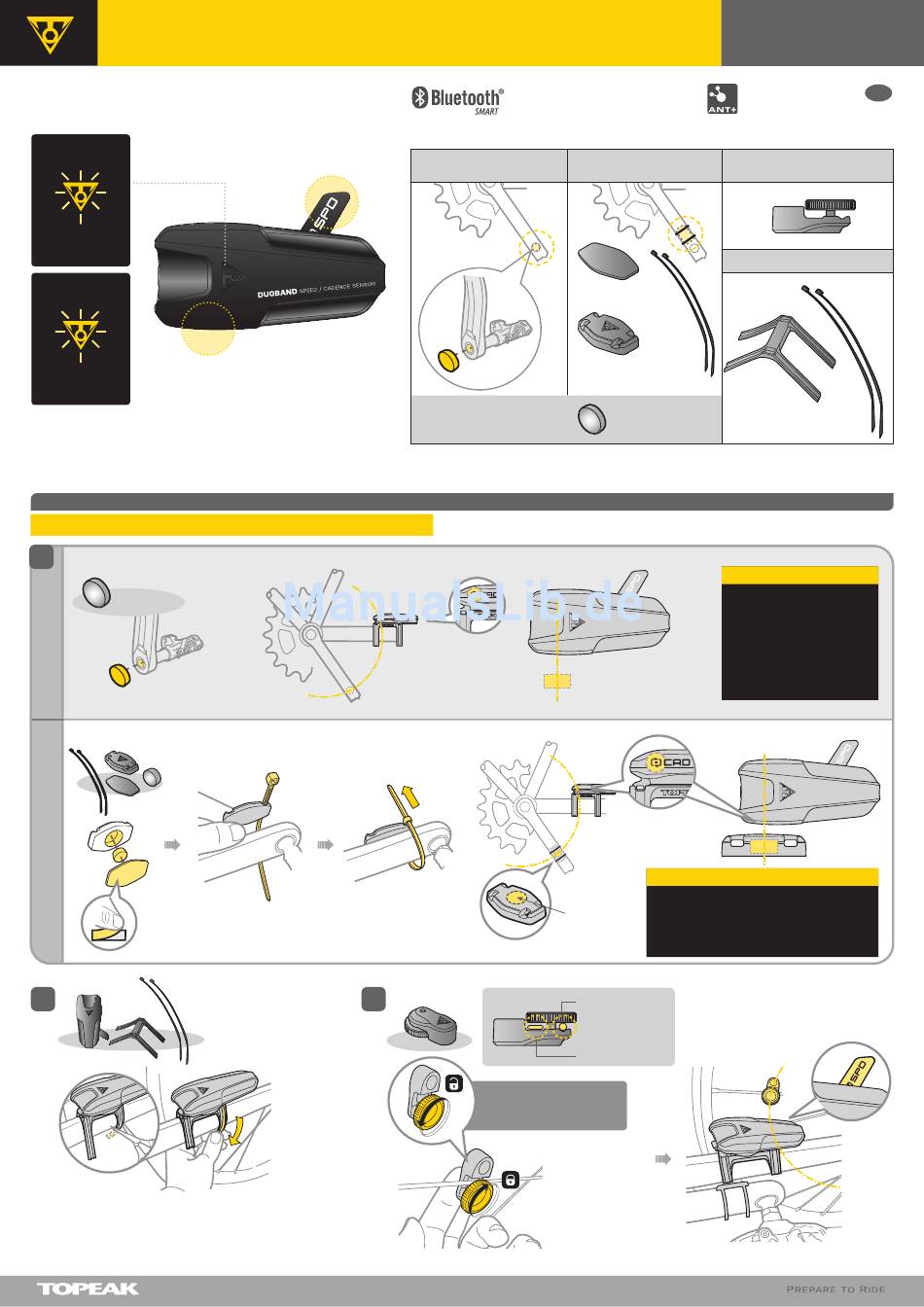

MONTAGE
Hinweis : Geeignete Distanz zwischen Sensor und Magnet: < 10 mm
1
O Trittfrequenz Magnet-Set (A)
P
T 3 mm
I
O
N
A
Trittfrequenz Magnet-Set (B)
O
P
T
I
O
N
B
Montieren Sie den Trittfrequenz-Magneten am linken
Kurbelarm nahe am Pedal (siehe Abb.). Ziehen Sie die
Kabelbinder noch nicht vollständig fest, damit Sie die
Position noch ändern können.
2
Montieren Sie den Sensor und die Gummi-Halterung auf der
linken, hinteren Kettenstrebe und schneiden Sie überstehende
Stränge vom Kabelbinder ab. Achten Sie darauf, dass das
Topeak Logo nach oben zeigt. Montieren Sie die Kabelbinder
zunächst lose, um die Position nachträglich ändern zu können.
SPEED & CADENCE SENSOR
Messpunkt
Trittfrequenz Magnet-Set (A)
Geschwindigkeitssensor
für Pedalachsen-Innensechskant
Trittfrequenz-Magnet
Messpunkt
Trittfrequenzsensor
Trittfrequenz-
Magnet
3
Synchronisieren Sie den Sensor mit der
PanoBike+ App und anderen Apps mit
Bluetooth® Smart (BLE 4.0) Funktion.
Trittfrequenz Magnet-Set (B)
für Kurbelarm
Gummiunterlage
Trittfrequenz-
Magnet-
Halterung
3 mm x 1
Draufsicht
Messpunkt
Trittfrequenzsensor
Trittfrequenz-
Magnet
für runde Speichen
für Messerspeichen
Schrauben Sie den Laufrad-
Magneten auf, um ihn auf
der Speiche zu befestigen.
Befestigen Sie den Laufrad-
Magneten auf der Speiche
und richten Sie ihn auf den
Messpunkt am Sensor aus.
Bedienungsanleitung
ANT+ System für Garmin
oder andere Geräte
Laufrad-Magnet-Set
Gummi-Halterung Set
Kabelbinder
Gummi-
Kabelbinder
Halterung
WICHIGER HINWEIS
Richten Sie den Trittfrequenz-
Magneten mit dem
Trittfrequenz- Sensor-
Messpunkt so aus wie
abgebildet, um zu vermeiden,
dass der Magnet durch den
Geschwindigkeits-Sensor
gestört wird.
Draufsicht
WICHIGER HINWEIS
Richten Sie den Trittfrequenz-Magneten mit
dem Trittfrequenz-Sensor-Messpunkt so aus
wie abgebildet, um zu vermeiden, dass der
Magnet durch den Geschwindigkeits-Sensor
gestört wird.
Messpunkt
Geschwindigkeitssensor
DE
