1. Montage der
1.1
Zentraleinheit öffnen
Zentraleinheit
1.2
Einstellung der Netzspannung überprüfen
1.3
Anschlußteil unter dem Tisch oder an der Wand anschrauben
2. Anschluß der
2.1.
Koponenten
Komponenten
(Mikrofone,
Lautsprecher, usw.)

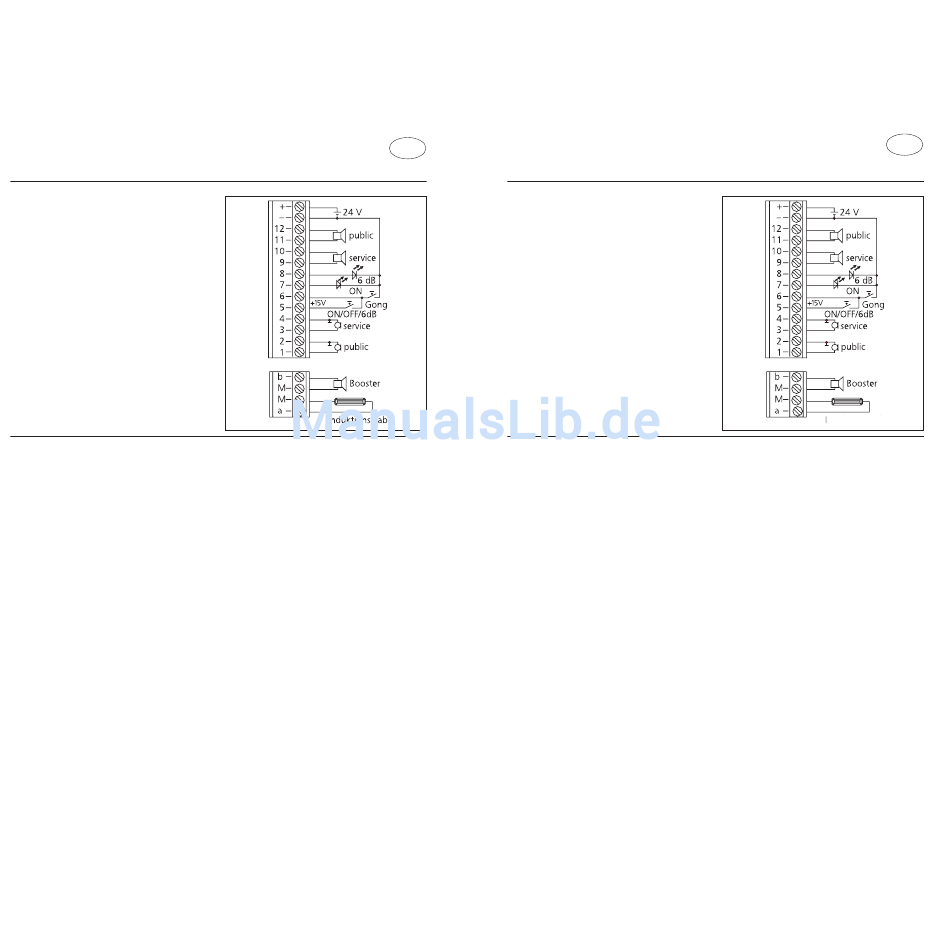

montieren und gemäß
Anschlußbild an
Zentraleinheit
anschließen.
2.2.
Flachbandleitung im
Steuerteil einstecken.
2.3
Gehäuse zuschrauben.
3. Einstellung
Die Lautstärke wurde im Werk eingestellt.
Zum Nachregulieren wie folgt verfahren:
3.1.
Schutzklappe von Zentraleinheit entfernen.
3.2.
Zentraleinheit einschalten. Die grüne Anzeigediode leuchtet.
Hinweis:
Die maximal verteilbare Lautstärke (100%) ist auf die akustische
Rückkopplung begrenzt. Diese kann jedoch innen und außen
ungleichmäßig verteilt werden (z. B. Service-Seite 40%,
Kunden-Seite 60%)
3.3
Einstellung Service-Seite:
Potentiometer „volume service" drehen, während auf der
Publikum-Seite gesprochen wird.
3.4
Einstellung Publikum-Seite:
Potentiometer „volume public" drehen, während auf der Service-
Seite gesprochen wird.
3.5
Zur Prüfung der Einstellung halten Sie die Hand ca 4 cm vor dem
Mikrofon auf der Service-Seite. Es darf keine Rückkoppelung ent-
stehen!
3.6
Die Sensibilität wurde im Werk eingestellt. Sie sollte nur bei
extremen akustischen Verhältnissen, z. B. bei hohem Lärmpegel
auf der Publikumsseite, nachreguliert werden.
3.7
Falls zusätzliche Komponenten anzuschließen sind (Booster,
Gong/Ansage), sind die hierfür vorgesehenen Potentiometer ein-
zustellen.
D
1. Installation of the
central unit
2. Installation of
components
3. Adjustment
1.1
Open the central unit
1.2
Check the mains voltage
1.3
Screw the connection unit under the desk or on the wall.
2.1.
Install the components
(microphones, loud-
speakers etc.),
and connect to the
central unit following
the connection scheme
2.2.
Plug the flat cable
into the control unit
2.3
Screw the case
The volume is adjusted in our factory. In case of readjustment:
3.1.
Open the security cover.
3.2.
Switch the installation on. The green LED lights.
Important Note: max. volume (100 %) is reached slightly
before feedback. This volume can be distributed between service
and public side (e. g. 40 % service side, 60 % public side).
3.3.
Volume/Service Side:
Tune the potentiometer „volume service" whilst somebody is
speaking on the public side.
3.4.
Volume/Public Side:
Tune the potentiometer „volume public" whilst somebody is
speaking on the service side.
3.5.
Place your hand about 4 cm over the center hole of the micro-
phone on the service side. Feedback must be avoided!
3.6.
The sensitivity is adjusted in our factory. It should only be chan-
ged in case of extreme acoustical conditions, e. g. in case of high
ambient noise levels.
3.7.
In case of additional components (booster, digital chime/announ-
cements), the respective additional volume potentiometers
should also be adjusted.
GB
induction rod
