Audiovalve SOLARIS Kurzanleitung

Audiovalve SOLARIS
 Kontrollieren Sie bitte, ob Sie ein 230V-Gerät erhalten haben
 Kontrollieren Sie, ob die Röhren senkrecht im Sockel stehen. Gehäusedeckel wieder befestigen.
 Vor dem Einschalten zum Schutz der Kopfhörer das Lautstärkepoti stets auf „0" stellen, und nach
dem Einschalten eine Stummschaltzeit von ca. 1 min abwarten, bis das Gerät betriebsbereit ist.
 Für den perfekten Klang sollten Sie dem SOLARIS eine Warmlaufzeit von 5-10min gönnen.

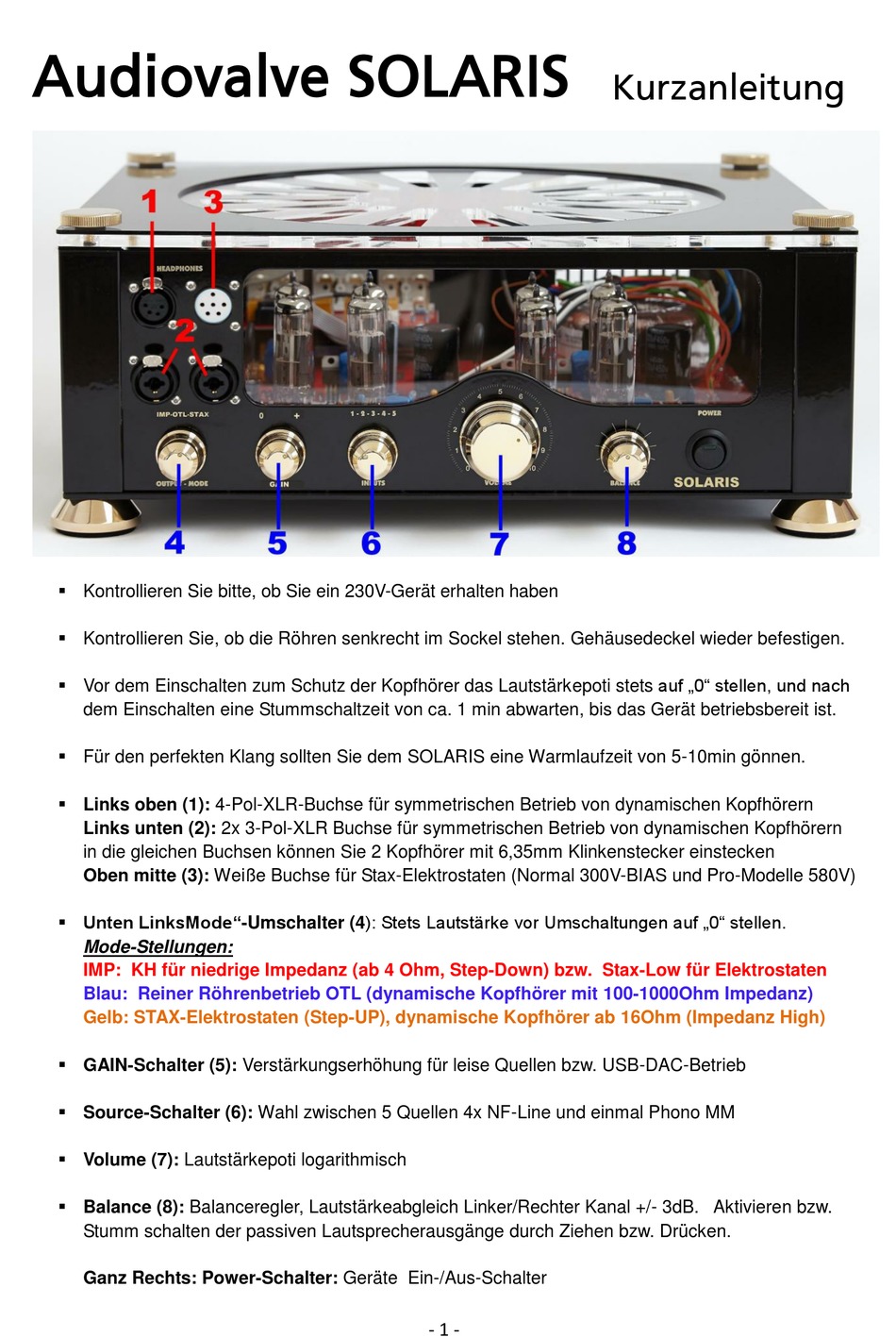

 Links oben (1): 4-Pol-XLR-Buchse für symmetrischen Betrieb von dynamischen Kopfhörern
Links unten (2): 2x 3-Pol-XLR Buchse für symmetrischen Betrieb von dynamischen Kopfhörern
in die gleichen Buchsen können Sie 2 Kopfhörer mit 6,35mm Klinkenstecker einstecken
Oben mitte (3): Weiße Buchse für Stax-Elektrostaten (Normal 300V-BIAS und Pro-Modelle 580V)
 Unten LinksMode"-Umschalter (4): Stets Lautstärke vor Umschaltungen auf „0" stellen.
Mode-Stellungen:
IMP: KH für niedrige Impedanz (ab 4 Ohm, Step-Down) bzw. Stax-Low für Elektrostaten
Blau: Reiner Röhrenbetrieb OTL (dynamische Kopfhörer mit 100-1000Ohm Impedanz)
Gelb: STAX-Elektrostaten (Step-UP), dynamische Kopfhörer ab 16Ohm (Impedanz High)
 GAIN-Schalter (5): Verstärkungserhöhung für leise Quellen bzw. USB-DAC-Betrieb
 Source-Schalter (6): Wahl zwischen 5 Quellen 4x NF-Line und einmal Phono MM
 Volume (7): Lautstärkepoti logarithmisch
 Balance (8): Balanceregler, Lautstärkeabgleich Linker/Rechter Kanal +/- 3dB. Aktivieren bzw.
Stumm schalten der passiven Lautsprecherausgänge durch Ziehen bzw. Drücken.
Ganz Rechts: Power-Schalter: Geräte Ein-/Aus-Schalter
