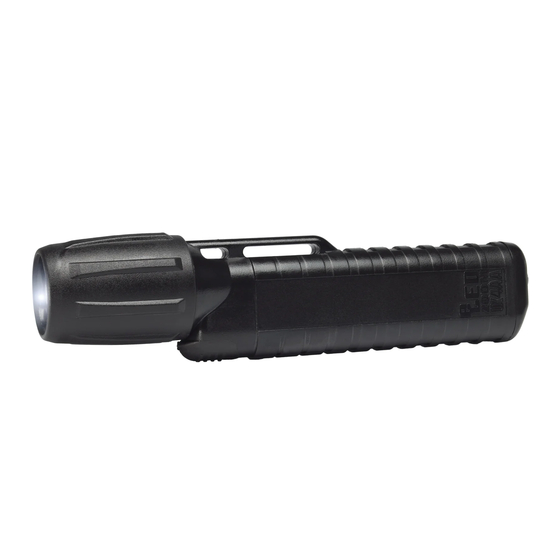

UK4AA eLED CPO-ET
OPERATING INSTRUCTIONS AND IMPORTANT INFORMATION
Congratulations on the purchase of
Underwater Kinetics all environment work torch!
The UK 4AA eLED CPO light is loaded with features
to help you work more safely and efficiently
normal and wet environments.
Quality Features
• High-intensity 3-watt white LED lasts thousands of hours
without burning out • Constant brightness over 70% battery
life • Patented optical system reduces glare by concentrat-
ing light into the main beam with minimum side light •
Thermal Recovery System transfers heat from LED to warm
batteries for better cold weather performance • Waterproof
pushbutton switch • Attaches to helmet with accessory clip
• Passes 2 m drop test • Watertight and dustproof with IP 68
up to 3 m water depth • Corrosion and impact resistant
graphite filled case • Ex-tested and certified in accordance
with the latest Directive 94/9/EC Guidelines, for use in zone 1
potentially explosive atmospheres
Accessories
• Holders are available for attaching the UK 4AA
eLED CPO torch to fire brigade and safety helmets. •
Signal wand extension for directing traffic • Nylon
pouch for attaching the UK 4AA eLED CPO to a belt.
Technical Data UK4AA eLED CPO
brightness: 120 lumens
burn time: 5 hours
batteries: 4AA alkaline
/LR6/mignon cells
DURACELL PROCEL
MN1500, DURACELL
PLUS MN1500, or
ENERGIZER
lNDUSTRIAL
EN91/AM3)
lamp type: High-Intensity LED
test depth: 3 m
beam travel: 192 m
size: 162 x 41 x 36 mm
weight: 177 g (incl. batteries)
materials: Graphite PC/ABS,
Polycarbonate,
TPU Rubber, Copper
OPERATING INSTRUCTIONS AND
IMPORTANT INFORMATION

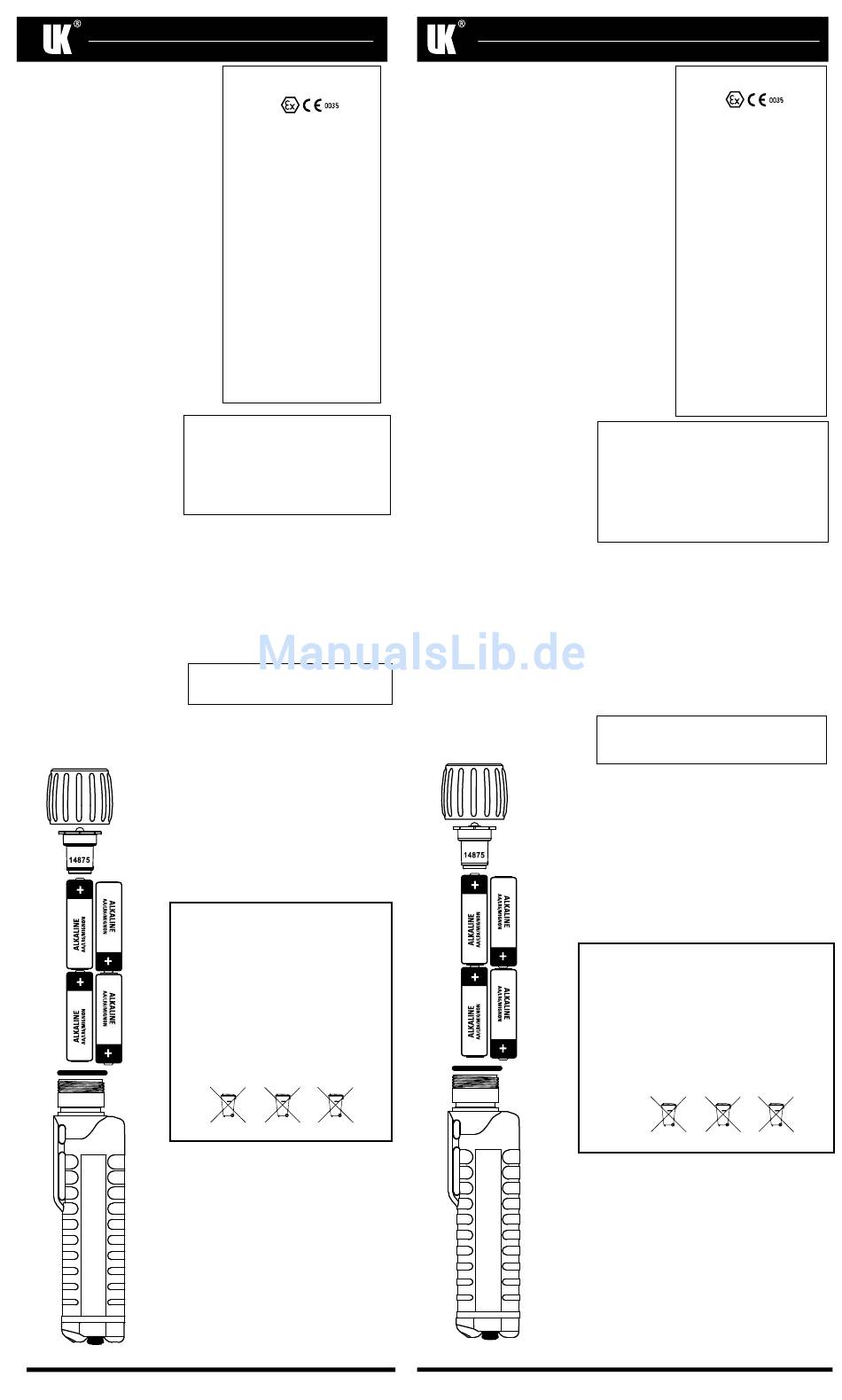

Battery Installation
To install batteries, hold the case in the
position shown. Drop the batteries one
by one into the case in the order shown.
Make sure that the (+) end of batteries 1
and 2 is down and up for batteries 3 and
4. Next insert the lamp module into the
case. Place the bezel over the lamp
module and screw it onto the case.
Note: The torch will not light if the
batteries are inserted improperly.
UK4AA eLED CPO-ET
Bezel
14875
LED module
cell
4
WARNING FOR RECHARGEABLE AND LITHIUM BATTERIES:
Only empty (run down) batteries should be delivered to battery collection
points. Please ensure that the poles of the battery are isolated (for
cell
example: with an adhesive strip) as an added precaution against
2
short-circuits should the battery not be fully empty.
IMPORTANT NOTE INFORMATION ON HOW TO DISCARD
BATTERIES AND ACCUMULATORS:
According to Directive 2006/66/EU (in Germany Batteries Act—BattG),
cell
any user is obligated by law to return spent used and/or used batteries
3
(rechargeable and non-rechargeable). Batteries and accumulators must
not be disposed of with household waste. In Germany old batteries can be
handed over free of charge at the local municipal collecting point for such
items or returned to any shop that sells batteries of that sort (please note
cell
that other countries may handle it differently).
1
If you have purchased any batteries from us, you may as well return them
after use by sending them to the address stated below (postage will be
paid by us). You are making an important contribution to protecting our
O-ring environment!
Underwater Kinetics warrants that this product is free from defects in
materials and manufacturing for a period of 10 years from the date of purchase
under normal use. In addition, the Underwater Kinetics Limited Warranty covers
materials used in its products to the original purchaser, from the date of purchase,
as follows: plastics for 10 years; rubber for 3 years, LED and electronics for 1 year,
rechargeable batteries for 90 days (batteries and lamps are not produced by
Underwater Kinetics). This warranty is limited to the first purchaser of the product
and is not transferable. This product is not warranted if it is modified or used
Case
inappropriately.
If the original retail purchaser detects a defect in the material or workmanship,
the product along with proof of purchase date should be returned (postage
prepaid) to an authorized Underwater Kinetics dealer in the area or directly to UKE
Underwater Kinetics Europe. Underwater Kinetics agrees to repair or replace at
Underwater Kinetics' sole discretion any product found to be defective in material
or workmanship within the time period specified above. This warranty is not valid
when handled by third parties which are not authorized by Underwater Kinetics or
its distributors. Nothing contained within these warranty terms detracts from your
Statutory Rights.
Address all correspondence and returns to:
UKE Underwater Kinetics Europe GmbH
Schwertstr. 35, 42651 Solingen, Germany
Vent tel: +49 (0) 212 / 242 13- 0
Switch
email: info@uwkinetics.eu
Instructions
CERTIFICATION INFORMATION
your
UK4AA eLED CPO-ET
Zone 1
SEV 08 ATEX 0164
II 2G Ex e ib IIC T4
II 2D Ex ibD 21 T98 °C
1. Read the instructions before use.
2. Do not open torch in zone 1 or zone 2
hazardous locations.
3. Use only Part No. 14875
replacement lamp module.
4. Use only DURACELL PROCEL
MN1500, DURACELL PLUS
MN1500, or ENERGIZER
lNDUSTRIAL EN91/AM3
AA/LR6/mignon alkaline batteries
5. Manufactured by
Underwater Kinetics
13400 Danielson Street
Poway, CA 92064
USA
(858) 513-9100 tel
(858) 513-9111 fax
info@uwkinetics.com
6. A copy of the ATEX testing
certificate is available from
Underwater Kinetics directly
or their website
www.uwkinetics.eu
CAUTION
Batteries can vent hydrogen gas and possibly cause
an explosion (1) if they are installed without the
proper polarity, (2) if they are not the same type,
brand name and age or (3) if they are completely
discharged. • Load batteries according to the
diagram. • Discard all batteries as soon as they are
drained or no longer produce light. • Do not mix
batteries of different type, brand or age.
ON/OFF
To operate the UK 4AA eLED CPO push in on the
black rubber switch to turn the torch on and off.
Make sure the bezel is screwed all of the way down
or the UK 4AA eLED CPO will not light. By partially
unscrewing the bezel you can protect the torch from
turning on by accident.
O-Ring Seal
The O-ring and threads must always be kept clean.
Lightly lubricate the O-ring which seals the rubber
covered bezel and case with silicone grease.
Remove the O-ring by hand. Do not use tools.
WARNING
In order to maintain the ATEX safety rating, use only
model 14875 lamp module.
Pressure Equalizing Vent
Air and gas from battery leakage can pass freely in
and out of the UK 4AA eLED CPO through a vent in
the rear of the torch. Do not allow dirt or grease to
accumulate on the vent or it will not operate
properly.
Care and Maintenance
• Keep area around the 0-ring clean. • If the torch
floods, empty it immediately, rinse with fresh water
and dry completely before reassembly. • Replace the
reflector/lamp, which contains a hydrogen absorbing
catalyst , if it gets wet. • Do not store batteries in the
torch for long periods of time when not in use; they
may leak and damage
the torch.
Cd (cadmium) Hg (mercury) Pb (lead)
European Warranty
fax: +49 (0) 212 / 242 13 – 30
web: www.uwkinetics.eu
PN 400847 6/11
GB
UK4AA eLED CPO-ET
BEDIENUNGSANLEITUNG
Herzlichen Glückwunsch zum Kauf der Underwater Kinetics
Allround-Arbeitslampe! Die Lampe UK 4AA eLED CPO ist
entwickelt worden um Ihnen mehr Sicherheit und Effizienz in
normaler und nasser Umgebung zu gewährleisten.
Qualitätsmerkmale
• Weiße Hochleistungs-3-Watt LED für mehrere Tausend Betriebsstunden.
• Konstante Lichtstärke von über 70% mit einer Batterieladung • Patentiertes
Optisches System reduziert Streulicht auf ein Minimum • TRS (Thermal
Recovery System) steigert die LED und Batterieleistung durch Kühlung der
LED und gleichzeitiger Anwärmung der Batterien • Wasserdichter Schalter
EIN/AUS/MOMENTLICHT • Kann an Feuerwehr-/Arbeitshelmen befeIst mit
entsprechendem Zubehör an allen gängigen Feuerwehr- und Arbeitshelmen
zu adaptieren. • Bruchfest bei Fall aus bis zu 2m Höhe • Wasser- und
staubdicht nach IP 68 bis zu 3 m Wassertiefe • Korrosionsbeständiges und
Schlagfestes Gehäuse * Ex-getested und nach den neuesten Directive
94/9/EC-Richtlinien für den Gebrauch in Zone 1 mit potentiell explosiver
Atmosphäre zertifiziert
Zubehör
• Helmhalter für die Befestigung der 4AA-Lampen an Feuerwehr-
und Sicherheitshelmen sind verfügbar. • Signalstaberweiterung zur
Verkehrsregelung • Nylon-Tasche, um die 4AA an einem Gürtel zu
befestigen.
Technische Daten UK4AA eLED CPO-ET
Helligkeit: 120 Lumen
Brenndauer: 5 Stunden
Batterien: 4AA Alkaline
/LR6/Mignon Zellen
DURACELL PROCEL
MN1500, DURACELL
PLUS MN1500, or
ENERGIZER
lNDUSTRIAL
EN91/AM3)
Lampentyp: Hochleistungs-LED
Wasserdicht: 3 m
Leuchtreich-
weite: 192 m
Größe: 162 x 41 x 36 mm
Gewicht: 177 g (einschließlich
Batterien)
Materialien: Graphite PC/ABS,
Polycarbonate,
TPU Rubber, Copper
BETRIEBS ANWEISUNGEN UND
WICHTIGE INFORMATIONEN:
Batterieinstallation
Um die Batterien einzusetzen, halten Sie
das Gehäuse in der gezeigten Position.
Lassen Sie die Batterien
nacheinander in der gezeigten Reihenfolge
in das Gehäuse fallen. Stellen Sie sicher,
dass die (+)-Seite der Batterien 1 und 2
nach unten und der Batterien 3 und 4 nach
oben zeigt. Setzen Sie als nächstes das
Lampenmodul in das Gehäuse. Setzen Sie
die Fassung über das Lampenmodul und
schrauben Sie sie auf das Gehäuse.
HINWEIS: Die Lampe leuchtet nicht, wenn
die Batterien falsch eingesetzt wurden.
UK4AA eLED CPO-ET
14875
LED Modul
Zelle
4
Zelle
3
O-ring
Lüftungsschlitz
Schalter
Anleitung
Batterien können Wasserstoffgas freisetzen und
möglicherweise eine Explosion (1) verursachen, wenn
sie nicht mit der korrekten Polarität eingesetzt wurden,
(2) wenn Sie nicht vom gleichen Typ, der gleichen
Marke und Alter sind oder (3) wenn sie vollständig
entladen sind. • Laden Sie Batterien gemäß dem
Schema. • Entsorgen Sie alle Batterien sobald sie
erschöpft sind oder kein Licht mehr erzeugen. •
Verwenden Sie keine Batterien verschiedenen Typs,
Marke oder Alters.
EIN/AUS
Um die UK4AA
schwarzen Gummiknopf ein, um die Lampe ein- und
auszuschalten. Für Momentbeleuchtung drücken Sie
den Knopf nur halb ein. Stellen Sie sicher, dass die
Fassung vollständig aufgeschraubt ist, da sonst die
einzeln
UK4AA nicht leuchtet. Indem Sie die Fassung teilweise
abschrauben, können Sie verhindern, dass sich die
Lampe versehentlich einschaltet.
O-Ring-Dichtung
Der Dichtungsring und die Gewinde müssen immer
sauber gehalten werden. Schmieren Sie den O-Ring,
der die gummierte Fassung und das Gehäuse dichtet,
leicht mit Silikonfett ein. Entfernen Sie den O-Ring mit
der Hand. Verwenden Sie keine Werkzeuge.
Um die ATEX-Sicherheitsstufe einzuhalten, verwenden
Sie ausschließlich Reflektor/Glühbirnen vom Modell
14875.
Druckausgleichslüftung
Luft und Gas aus Batterielecks können sich über
Fassung
einen Lüftungsschlitz an der Rückseite der Lampe frei in
und aus der UK4AA bewegen. Lassen Sie den
Lüftungsschlitz nicht von Schmutz oder Schmiere
blockieren, da er sonst nicht korrekt arbeitet.
Pflege und Wartung
• Halten Sie den Bereich um den O-Ring sauber. • Wenn
Wasser in die Lampe läuft, entleeren Sie sie sofort,
spülen Sie mit Frischwasser und trocknen sie
vollständig, bevor Sie sie wieder zusammensetzen. •
Ersetzen Sie die Reflektor/Birnen- Einheit, die einen
Wasserstoff- absorbierenden Katalysator enthält, wenn
sie nass wird. • Lagern Sie die Batterien nicht längere
Zeit in der Lampe, wenn sie nicht in Gebrauch ist; sie
Zelle könnten auslaufen und die Lampe beschädigen.
2
WARNUNG
4 x Alkaline
Für Akkus und Lithium-Batterien: Nur leere (entladene) Batterien und Akkus bei den
Batteriesammelstellen abgeben. Für den Fall, dass eine Batterie nicht vollständig
AA/LR03/
entladen ist, empfiehlt es sich, als zusätzliche Vorsichtsmaßnahme gegen
Mignon-
Kurzschlüsse die Batteriepole zu isolieren (z. B. mit einem Klebestreifen).
Batterien
WICHTIGER ENTSORGUNGSHINWEIS ZU BATTERIEN UND AKKUS:
Nach der EU-Richtlinie 2006/66/EU (in Deutschland Batteriegesetz - BattG) ist jeder
Verbraucher gesetzlich zur Rückgabe von gebrauchten und/oder nicht mehr
Zelle
benötigten Batterien und Akkus verpflichtet. Batterien und Akkus dürfen nicht über
1
den Hausmüll entsorgt werden. In Deutschland können alte Batterien und Akkus
kostenfrei bei kommunalen Sammelstellen abgegeben sowie in allen Geschäften
zurückgegeben werden, in denen Batterien und Akkus des jeweiligen Typs verkauft
werden. (Bitte beachten Sie, dass in anderen Ländern andere Vorschriften gelten
können). Batterien, die Sie bei uns gekauft haben, können Sie nach Gebrauch auch
portofrei an die unten angegebene Adresse zurücksenden. Sie leisten damit einen
wichtigen Beitrag zum Umweltschutz!
Cd (Cadmium)
Underwater Kinetics garantiert für einen Zeitraum von 10 Jahren ab Kaufdatum, dass
dieses Produkt bei normalem Gebrauch frei von Material- und Verarbeitungsfehlern ist.
Zudem übernimmt Underwater Kinetics gegenüber dem Erstkäufer ab Kaufdatum eine
eingeschränkte Garantie für die in den Produkten verwendeten Materialien über die
folgenden Zeiträume: 10 Jahre für Kunststoffe, 3 Jahre für Gummi, 1 Jahr für LEDs und
Elektronik, 90 Tage für wiederaufladbare Batterien (Batterien und Glühmittel werden nicht
von Underwater Kinetics hergestellt). Diese Garantie beschränkt sich auf den Erstkäufer
des Produkts und ist nicht übertragbar. Bei Veränderungen oder unsachgemäßer
Gehäuse
Handhabung des Produkts erlischt der Garantieanspruch.
Wenn Sie als Erstkäufer einen Material- oder Verarbeitungsfehler feststellen, senden Sie
das Produkt zusammen mit dem Kaufbeleg an einen autorisierten Underwater
Kinetics-Händler in Ihrer Nähe oder direkt an UKE Underwater Kinetics Europe (Rückporto
beilegen). Sofern es sich um einen Material- oder Verarbeitungsfehler handelt und dieser
innerhalb des oben angegebenen Zeitraums aufgetreten ist, wird Underwater Kinetics das
fehlerhafte Produkt nach eigenem Ermessen reparieren oder ersetzen.
Die Garantie erlischt bei Eingreifen von Dritten, die nicht von Underwater Kinetics oder
seinen Vertriebspartnern autorisiert sind. Ihre gesetzlichen Rechte bleiben von diesen
Garantiebestimmungen unberührt.
Adresse für Korrespondenz und Rücksendungen:
UKE Underwater Kinetics Europe GmbH
Schwertstr. 35, 42651 Solingen, Deutschland
email: info@uwkinetics.eu
DE
ZERTIFIZIERUNGSINFORMATIONEN
UK4AA eLED CPO-ET
Zone 1
SEV 08 ATEX 0164
II 2G Ex e ib IIC T4
II 2D Ex ibD 21 T98 °C
1. Lesen Sie die Anweisungen vor
der Benutzung.
2. Öffnen Sie die Lampe nicht in
gefährlichen Bereichen in
Zone 1 oder Zone 2.
3. Verwenden Sie ausschließlich das
Ersatzteil Nr. 14875 als Ersatz
für Lampe/Reflektor.
4. Verwenden Sie nur nachfolgende
Batterietypen: MN1500,
DURACELL PLUS MN1500 oder
ENERGIZER lNDUSTRIAL
EN91/AM3 AA/LR6/Mignon
Alkaline Batterien
5. Hergestellt durch
Underwater Kinetics
13400 Danielson Street
Poway, CA 92064
USA
(858) 513-9100 Tel.
(858) 513-9111 Fax
info@uwkinetics.com
6. Eine Kopie des ATEX-Testzertifikats
kann direkt von Underwater
Kinetics angefordert werden
oder ist über die Website
www.uwkinetics.eu abrufbar.
ACHTUNG
zu betreiben, drücken Sie den
WARNUNG
Hg (Quecksilber) Pb (Blei)
GARANTIE
tel.: +49 (0) 212 / 242 13- 0
fax: +49 (0) 212 / 242 13 – 30
web: www.uwkinetics.eu
