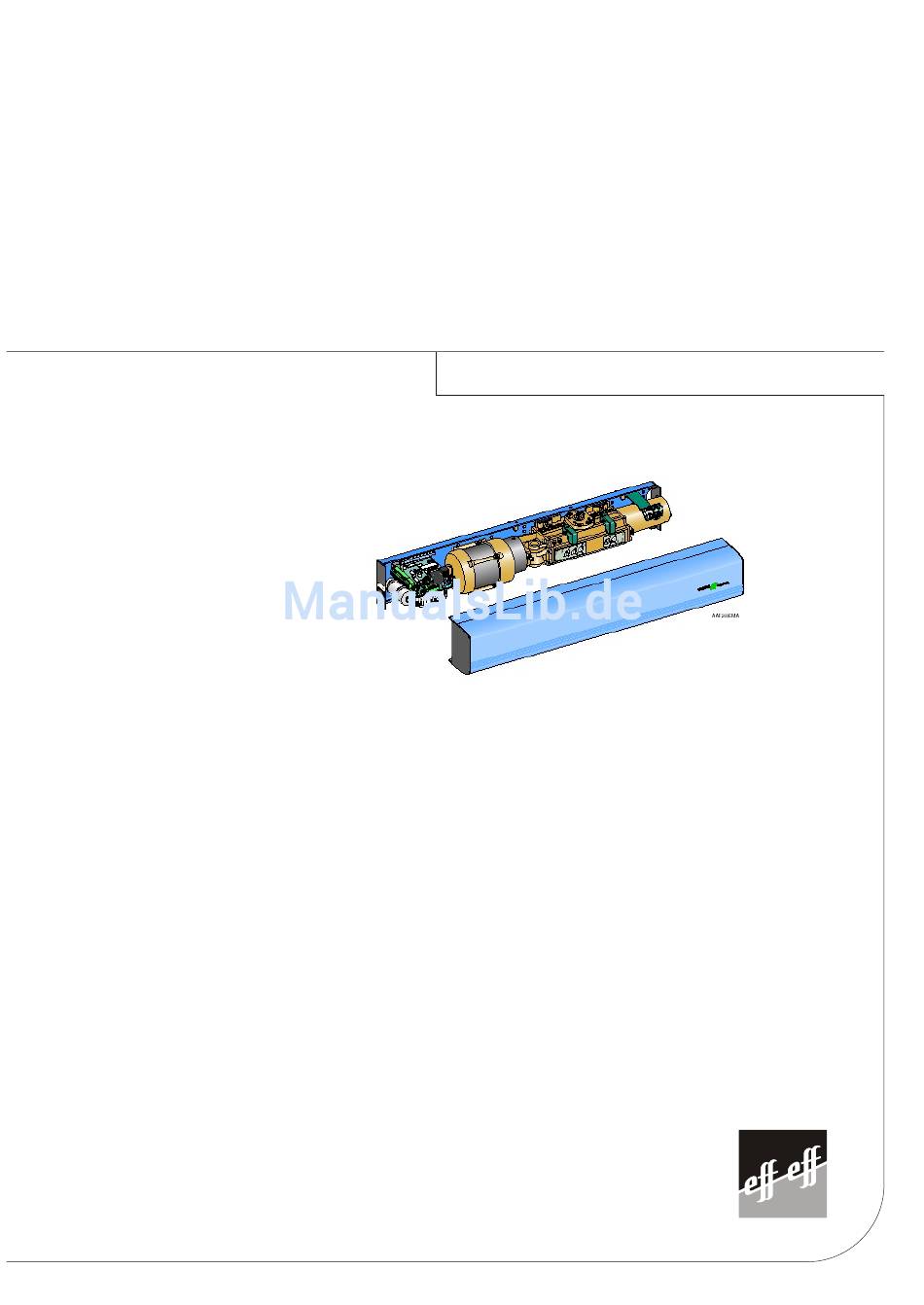

- Seite 1 D o o r a u t o m a t i o n Swing Door Operator Drehflügeltür-Antrieb DA 500 B e d i e n u n g s a n l e i t u n g D00352...
-
Seite 3: Inhaltsverzeichnis
Inhalt: Wichtige Hinweise ..............4 Verriegelungen................5 Türen ....................... 5 Entriegeln ......................5 Türanschlag ......................5 Betrieb ................... 6 Programmwähler PS-3A ................... 6 Sicherheit................. 6 In den Antrieb integrierte Sicherheitsfunktionen ............6 Sicherheitsfunktionen mit Sensoren ................7 Fehlersuche ................8 Austauschen der Sicherungen ............9 Abnehmen der Abdeckung .................. -
Seite 4: Wichtige Hinweise
Wichtige Hinweise Wichtiger Hinweis! Um Verletzungen, Materialschäden und Fehlfunktionen des Produktes zu vermeiden, müssen die Anweisungen dieses Handbuches streng befolgt werden. Hinweis! Anweisungen, Konstruktion, Spezifikationen und Illustrationen in diesem Handbuch sind nicht bindend. Änderungen sind ohne vorherige Ankündigung möglich. Umwelt Dieses Gerät kann mit Batterien ausgestattet sein, die umweltschädliche Materialien enthalten. -
Seite 5: Verriegelungen
Verriegelungen Türen Normalerweise werden die Türen und mechanischen Verriegelungen von anderen Lieferanten hergestellt. Entriegeln Entriegeln Sie alle mechanischen Verriegelungen, bevor Sie den Antrieb einschalten. Beachten Sie, dass mehrere Verriegelungen angebracht sein können. Türanschlag Ein Türanschlag wird in der geöffneten Position stets empfohlen, um eine Beschädigung des Türblatts zu vermeiden. -
Seite 6: Betrieb
Betrieb Die Drehflügeltürantriebe können mit verschiedenen Programmwählern ausgestattet werden, um den Türbetrieb zu steuern. Programmwähler PS-3A „Auto“ Normale Position Die Tür kann mit den Impuls- gebern geöffnet werden. elektrische Schließblech ist, falls vorhanden, verriegelt. „Aus“ Die Tür ist geschlossen. Die äußeren Impulsgeber sind unterbrochen. -
Seite 7: Sicherheitsfunktionen Mit Sensoren
Sicherheitsfunktionen mit Sensoren Durch den aktiven Anwesenheits- und Aktivierungsinfrarotsensor wird die Sicherheit für den Verkehr um und durch die automatische Drehflügeltür verbessert. Durch den Sensor wird sichergestellt, dass die Tür automatisch geöffnet wird. Gleichzeitig wird jedoch eine unerwünschte Bewegung der Tür verhindert. Der Sensor verhindert, dass sich die Tür öffnet, falls ein Hindernis in der Zone A festgestellt wird, oder dass sich die Tür schließt, falls ein Hindernis in der Zone B festgestellt wird. -
Seite 8: Fehlersuche
Fehlersuche Fehlfunktion Maßnahmen Die Tür öffnet sich nicht Ändern Sie die Einstellungen des Der Motor startet nicht Programmwählers.(Siehe Seite 7). Stellen Sie sicher, dass sich keine Ge genstände in der Erfassungszone A befinden, falls ein Sensor vorhanden t. (Siehe Seite 9). Prüfen Sie, ob der Antrieb eingeschaltet ist.Prüfen Sie die Sicherungen un d tauschen Sie diese gegebenenfalls... -
Seite 9: Austauschen Der Sicherungen
Austauschen der Sicherungen Abdeckung abnehmen 1. Schalten Sie die Netzspannung ab. 2. Lösen Sie die Befestigungsschraube (1) auf der Unterseite der Abdeckung. 3. Die Abdeckung ist über die Flansche in den Endplatten geschoben (3). Greifen Sie um die Abdeckung herum und ziehen Sie sie nach außen. Hinweis! Um eine ausreichende Erdung zwischen der Montageplatte und der Abdeckung zu erzielen, muss die gezackte Scheibe (2) stets verwendet werden, wenn die Abdeckung ersetzt wird. -
Seite 10: Zubehör
Zubehör Die effeff-Drehflügeltürantriebe können mit einer breiten Palette von Standard- oder optionalem Zubehör ausgestattet werden. Einige dieser Zubehörteile sind im Folgenden aufgeführt. Wenn Sie Ihren Antrieb aktualisieren oder erweitern möchten, wenden Sie sich an Ihre effeff-Vertretung. Programmwähler (Siehe Seite 6) Radar-Impulsgeber Über der Öffnung an einer oder beiden Seiten der Tür angebracht, so dass sich die Tür öffnet, wenn sich ihr... -
Seite 11: Drehflügeltürantriebe, Da500
Drehflügeltürantriebe, DA 500 D0035200 Seite 11... - Seite 12 Sicherung 6,3 ATH träge, 230 V DA500ET0050 Kondensator (6 µF) 230 V, komplett DA500ET0040 Steuereinheit CSDA, 230 V AC DA500ET0045 Slave-Steuereinheit CSDA-S DA0170 Werkzeugsatz, zum Ändern der Drehrichtung, für DA 500 DA0035 Programmwahlschalter PS-3A Abdeckung für DA 500 DA0130 Türanschlag Seite 12 D0035200...
-
Seite 13: Armsysteme
Armsysteme Pos. Art. Nr. Ersetzt Beschreibung DA0190 Normalgestänge, drückend, A<110 mm, schwarz DA500ET0005 Armgelenk, komplett, schwarz DA500ET0015 Türblattbefestigung komplett, schwarz DA500ET0065 Schraube MF6S M4x8 mm, verzinkt DA00200 Teleskopteil, L=250 mm, schwarz DA00195 Teleskopteil, L=375 mm, schwarz DA500ET0010 Armsystem-Unterlegscheibe, schwarz DA500ET0060 Armsystem-Schraube MF6S M6x12 mm, schwarz 100125BK Gleitschiene, ziehend, schwarz... -
Seite 14: Allgemeine Ersatzteile Für Drehflügeltürantriebe
10.0 Allgemeine Ersatzteile für Drehflügeltürantriebe Pos. Art. Nr. Ersetzt Beschreibung DA0165 Schließfolgeregler Seite 14 D0035200... - Seite 16 D o o r a u t o m a t i o n Swing Door Operator effeff Fritz Fuss GmbH & Co. Kommanditgesellschaft auf Aktien Bildstockstraße 20 D-72458 Albstadt Telefon +49 74 31/1 23-0 Telefax +49 74 31/1 23-240 info@effeff.com www.effeff.com ASSA ABL OY An ASSA ABLOY Group company...
