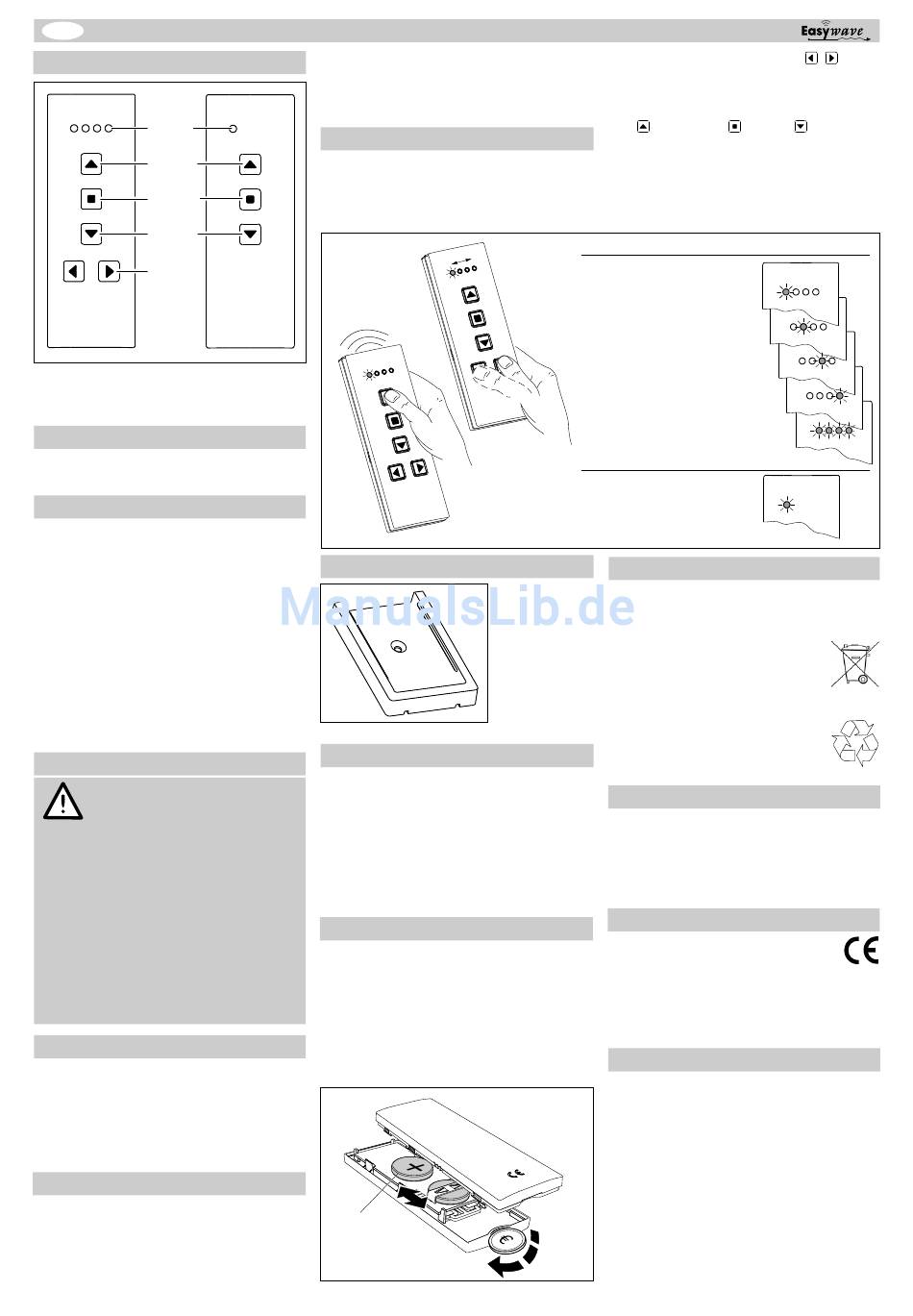

Easywave RT32-5004-01 Bedienungsanleitungen

Handsender RT32
D
D
Ausführungen
LED
AUF(A)
STOPP(C)
ZU(B)
Ebenen-
auswahl
RT32-5004-01
4x AUF/STOPP/ZU 1x AUF/STOPP/ZU
3-Tast-Bedienung
Lieferumfang
Handsender RT32 inklusive Batterie, Wandhal-
ter, Bedienungsanleitung
Technische Daten
Frequenz: 868,30 MHz
Modulation: FSK
Codierung: Easywave A/B/C
Spannungs-
versorgung: 1x 3-V-Batterie, CR 2032
Betätigungs-
kontrolle: Leuchtdiode(n) (LED)
Schutzart: IP 54
Betriebs-
temperatur: -20°C bis +60°C
Reichweite: im Freien: ca.
im Gebäude: ca. 30 m
Abmessungen: 38 x 109 x 14 mm
Gewicht: 37 g (inkl. Batterie)
Sicherheitshinweise
Bevor Sie das Gerät benutzen,
lesen Sie bitte diese Anleitung
sorgfältig durch!
Beachten Sie auch die Bedienungsanlei-
tungen der Funkempfänger.
Steuern Sie nie unbeobachtet Tore oder an-
dere bewegliche Geräte! Personen könnten
dadurch in Gefahr geraten!
Halten Sie den Handsender von Kindern fern!
Überprüfen Sie regelmäßig die Sendebereit-
schaft des Gerätes!
Lassen Sie nicht funktionierende Geräte vom
Hersteller überprüfen!
Nehmen Sie keine eigenmächtigen Verän-
derungen am Handsender vor!
Bestimmungsgemäßer Gebrauch
Verwenden Sie den Handsender ausschließlich
zum Bedienen von Easywave-Funkempfän-
gern.
Der Hersteller haftet nicht für Schäden, die
durch unsachgemäßen oder bestimmungsfrem-
den Gebrauch entstehen!
Funktion
Die Handsender RT32 sind Funksender für die
3-Tast-Bedienung. Mittels Tastendruck werden
der Easywavecode A/B/C gesendet und die zu-
gehörigen Easywave-Funkempfänger ent-
sprechend der gewählten Betriebsart geschaltet
Mit der Sendervariante RT32-5004-01 kann in
vier Ebenen gesendet werden. Die Gruppen-
funktion ermöglicht das gleichzeitige Ansteuern
aller angelernten Funkempfänger.
Sender bedienen
Lernen Sie den Sendecode der Taste A in den
Funkempfänger der zu steuernden Geräte ein.
Lesen Sie hierzu die Bedienungsanleitungen
der Funkempfänger.
Abb. 1
RT32-5001-01
3-Tast-Bedienung
Abb. 2
Zubehör installieren
150 m
Fehlerbehebung
- Leuchten die LEDs nur noch schwach:
Wechseln Sie die Batterie.
- Wenn die LEDs nicht leuchten:
Überprüfen Sie die Batteriepolung.
- Reagiert der Funkempfänger trotzdem nicht:
Verringern Sie den Abstand zum Empfänger
oder lernen Sie die Codierung des Hand-
senders neu in den Empfänger ein.
Batterie wechseln
1. Stecken Sie eine kleine Münze in die Kerbe
auf der Unterseite des Handsenders.
Drehen Sie die Münze diagonal und
drücken Sie die Gehäuseteile vorsichtig
auseinander.
2. Wechseln Sie die Batterie. Verwenden Sie
ausschließlich Batterien des Typs CR2032.
Achten Sie auf die richtige Polung!
CR2032
.
Wählen Sie mit den Ebenentasten
wünschte Ebene, die LED(s) leuchten ca. 2
Sekunden (s. Abb. 1).
Zum Senden drücken Sie eine der Sendetasten
AUF
entsprechenden Ebene leuchtet (s. Abb. 2).
Nach dem ersten Drücken einer der Ebenen-
tasten ist die zuletzt genutzte Ebene aktiv.
Ebene
RT32-5004E-01
2 s
1
2
3
4
1-4 (Gruppen-
funktion)
RT32-5001E-01
1
Entsorgungshinweise
Altgeräte und Batterien dürfen nicht mit dem
Befestigen Sie
Hausmüll entsorgt werden!
den Wandhalter
(mittels Klebe-
Entsorgen Sie Altgeräte über eine
pad oder
Sammelstelle für Elektronikschrott
Schrauben) am
oder über Ihren Fachhändler.
gewünschten
Entsorgen Sie die Altbatterien in
Montageort.
einen Wertstoffbehälter für Altbat-
terien oder über den Fachhandel.
Entsorgen Sie das Verpackungs-
material in die Sammelbehälter für
Pappe, Papier und Kunststoffe.
Gewährleistung
Innerhalb der gesetzlichen Garantiezeit be-
seitigen wir unentgeltlich Mängel des Gerä-tes,
die auf Material- oder Herstellungsfehler
beruhen, durch Reparatur oder Umtausch.
Die Garantie erlischt bei Fremdeingriff.
Konformität
Das Produkt erfüllt die wesentlichen
Anforderungen der R&TTE-Richt-
linie 1999/5/EG.
Für den Einsatz in: EU/CH/FL/IS/N
Die Konformitätserklärung ist auf folgender
Internetseite abrufbar: www.eldat.de.
Kundendienst
Sollten trotz sachgerechter Handhabung
Störungen auftreten oder wurde das Gerät
beschädigt, wenden Sie sich bitte an Ihren
Händler oder an folgende Adresse:
ELDAT GmbH
Im Gewerbepark 14
15711 Königs Wusterhausen
Deutschland
Telefon: + 49 (0) 33 75 / 90 37-0
Telefax:
Internet: www.eldat.de
E-Mail:
oder STOPP oder ZU , die LED der
Sendecode LED-Anzeige
A1/B1/C1
A2/B2/C2
A3/B3/C3
A4/B4/C4
alle Codierungen
A/B/C
+ 49 (0) 33 75 / 90 37-90
info@eldat.de
88211 0510 D/GB
die ge-
