Moller H3 Bedienungsanleitung

Der Raumtemperaturregler H3 ist ein elektronischer Zweipunktregler in einem eleganten Design für die Montage in einer UP-
Dose. Der Raumtemperaturregler ist geeignet für die Regelung von Warmwasserfußbodenheizungen bzw. elektrischer
Fußbodenheizungen und Bodentemperier-systemen. Der Raumthermostat H3 wird mit dem Bodenfühler geliefert. Der Regler
misst mit dem internen bzw. externen Temperatursensor die Raum- bzw. Die Bodentemperatur und schließt bei Unterschreitung
der Sollwerttemperatur den Heizkontakt. Das übersichtliche Touch LCD-Display ermöglicht eine einfache Erstellung des
Wochenprogramms. Der Sollwert ist im Tag- und Nachtbetrieb zwischen 5°C und 35°C einstellbar und kann zusätzlich im
Tagesprogramm in 6 verschiedenen Zeitzonen unterteilt werden. Der H3 ist werksseitig mit einem Standard-Wochenprogramm
voreingestellt.
Eigenschaften
- Touchscreen, einfache Bedienung
- Große LCD-Anzeige mit weiße Hintergrundbeleuchtung
- Individuelles Wochenprogramm 5 +2 / 6 +1 / 7 Tage
- Für jeden Tages Programm Modi stehen 6 Schaltzeiten zu
Verfügung
- Einfache Montage, Programmierung bleibt nach einem
Stromausfall erhalten
- Für Wasser Heizung oder elektrische Heizung oder
Antriebssteuerung
- Tastensperre/ Kindersicherung
Das Hauptmenü
Im Menü werden alle relevanten Einstellungen für einen reibungslosen Betrieb vorgenommen.
Um das Hauptmenü aufzurufen, drücken Sie den Hauptschalter „
Menütaste „ " für ca. 3 Sekunden. Sie befinden sich im Hauptmenü.

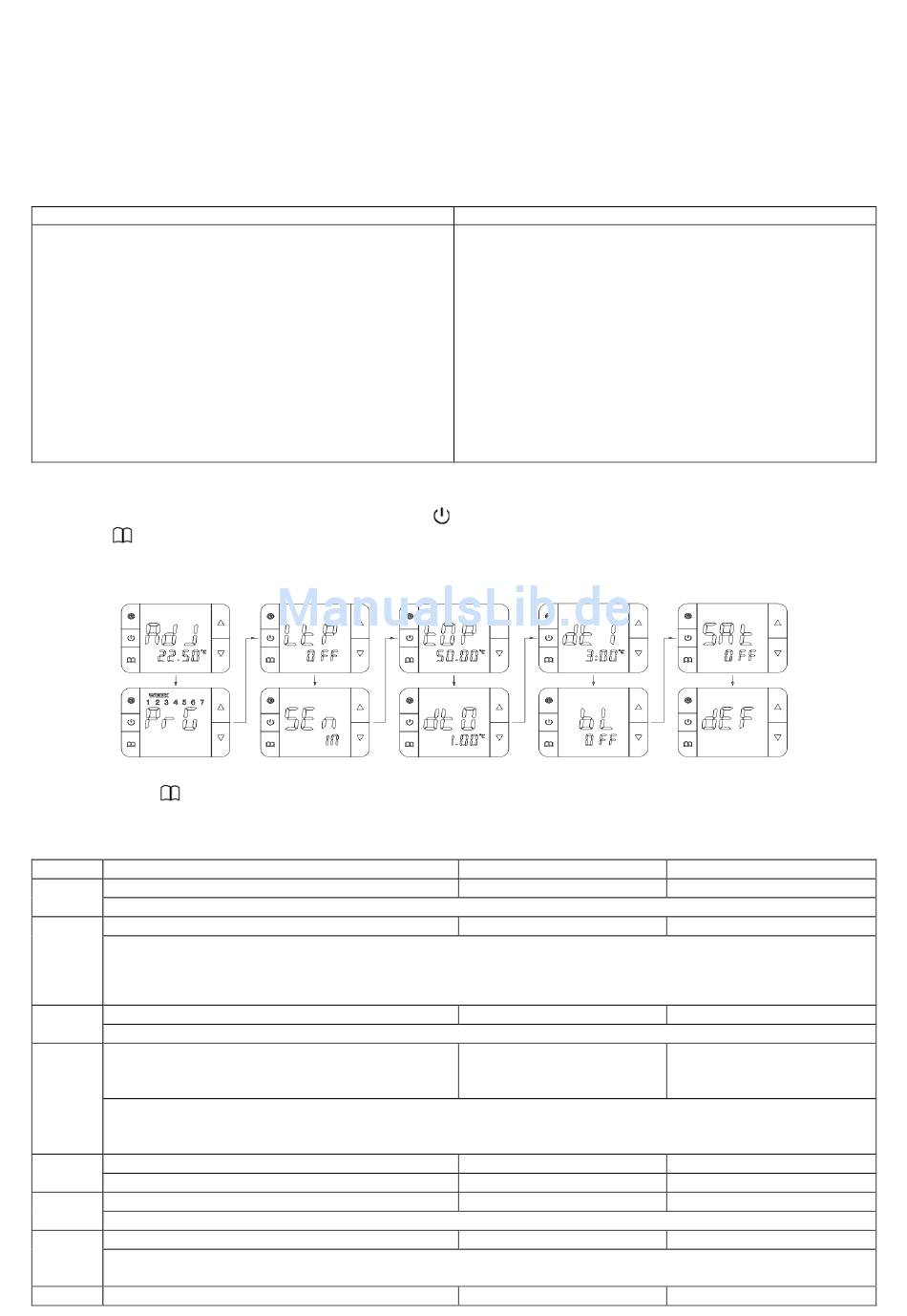

Das Hauptmenü ist wie folgt aufgebaut: AdJ > PrG > LtP > Sen > Top > dt0 > dt1 > bL > Sat > dEF
Mit der Menütaste „ " wir rotierend zum nächsten Menüpunkt gewechselt. Mit den AUF/AB Tasten können die Einstellungen
angepasst bzw. geändert werden. Ist eine Änderung nicht gewünscht, so kann über die Menütaste zum nächsten Punkt gewechselt
werden.
Display
AdJ Temperatur-Offset
Mittels eines Offsets lässt sich die tatsächliche Temperatur einstellen.
PrG Das Wochenprogramm
5+2 Montag bis Freitag haben dasselbe Wochenprogramm und Samstag und Sonntag haben dasselbe
Wochenprogramm
6+1 Montag bis Samstag haben dasselbe Wochenprogramm und Sonntag hat ein Wochenprogramm
7 Montag bis Sonntag haben dasselbe Wochenprogramm
LtP Frostschutzfunktion
Eine Frostschutzfunktion hält einen voreingestellten Temperaturwert
Sen Sensor-Einstellungen
Hier wird der gewünschte Einsatzbereich festgelegt
Interner Sensor(IN): ist für den Betrieb wenn nur über den Raumfühler gemessen werden soll.
Externer Sensor(OUT): ist für den Betrieb wenn nur über den Fußbodenfühler gemessen werden soll.
Beide Sensoren (ALL): ist für den Betrieb mit beiden Fühlern, der Fußbodenfühler hat Vorrang.
Top Temperaturbereich vom Externen-Sensor
dt0 Hysterese Interner-Sensor
Schalthysterese, ist der C° Wert in dem der Temperaturbereich sich bewegen darf.
dt1 Hysterese Externer-Sensor
Schalthysterese, ist der C° Wert in dem der Temperaturbereich sich bewegen darf. Ist die gewünschte Temperatur z.B. 21C°
eingestellt und die Hysterese auf 3C°, so würde das Thermostat bei ca. 19,5C° einschalten und 22,5C° ausschalten.
bL Hintergrundbeleuchtung
Bedienungsanleitung Digitales Thermostat H3.
Technische Daten
- Stromversorgung: 230 V AC ± 10% 50/60 Hz
- Maximale Schaltleistung : 3600W
- Maximale Schaltleistung von 16 A
- Interner Sensoreinstellung : 5 - 35 ° C (programmierbar)
- Interner Sensor-Messbereich : 0 - 40 ° C
- Externe Sensor-Messbereich : 0 - 90 º C
- Display-Typ: Touch-LCD-Bildschirm, Anzeigebereich Größe: 60 x
45 mm
- Inside Sensor: NTC B = 3380 10k @ 25degrees Celsius
- Extra Sensor: Länge = 3M NTC B = 3380 10k @ 25degrees Celsius
- Einstellung Einheit: 0,5 ° C / Schritt
- Anzeigegenauigkeit: 0,1 ° C
- Zertifizierung: CE
" um das Thermostat auszuschalten und unmittelbar danach die
Einstellbarer Bereich
-5 – 5C°
5+2/ 6+1/ 7
AN / AUS
IN – Interner Sensor
Out – Externer Sensor
ALL – beide Sensoren
40-80C°
0,5-4C°
0,5-5C°
On – immer
Werkseinstellungen
-2,5C°
5 +2
AUS
Interner-Sensor
50C°
1C°
3C°
Off
