- Die max. zulässige Lastaufnahme der Rangier-
und Abschleppkupplung (7-2/Pfeil) beträgt
horizontal in Längsrichtung 4,5 t.
- Die max. zulässige Lastaufnahme der Verzurr-
punkte/Lastaufnahmepunkte (7-6/Pfeile, und
7-7/Pfeile) beträgt 2,0 t.
7.1.1.2 Abschleppen des Knickladers bei aus-
gefallenem Fahrantrieb
(1) Kippschalter für Warnblinkanlage (4-8/13) betätigen.
(2) Fahrschalter (4-10/11) in "0"-Stellung bringen.
(3) Feststellbremse (4-9/3) anziehen.
ACHTUNG
Befindet sich die Bergungsstelle in einem Gefälle/
Steigung, sind zusätzlich zur angezogenen Fest-
stellbremse beide Räder der Vorderachse mit
Unterlegkeilen auf der abschüssigen Seite gegen
Wegrollen zu sichern.
HINWEIS
Die Vorbereitungsarbeiten von Punkt (4) und (5)
sind nur dann auszuführen, wenn sich die
Bergungsstelle nicht im öffentlichen Verkehrs-
bereich befindet:
(4) Die Schaufelschneide und die -zähne durch den
Schaufelschutz abdecken (5-4/Pfeil).
(5) Stecker des Schaufelschutzes in die Steckdose
stecken (5-5/Pfeil).
(6) Schaufelarm anheben, mechanisch abstützen [z. B.
durch Einlegen der Schaufelarmstütze (Sonderausstattung)
(1-1/Pfeil)] und Schaufelarm durch Betätigen des Hand-
hebels für Arbeitshydraulik (4-8/4) bis auf die Schaufel-
armabstützung absenken.
(7) Ventilgeber für Arbeits- und Zusatzhydraulik arre-
tieren (1-2/Pfeil) (hintere Stellung).
(8) Abschleppstange am abzuschleppenden Gerät
(7-2/Pfeil) und am ziehenden Fahrzeug anbringen.
(9) Befestigungsschraube am Hydraulikölbehälter (7-3/
Pfeil) des Kotflügels hinten rechts lösen.
(10) Befestigungsschrauben im Radkasten hinten rechts
(7-4/Pfeile) lösen und Kotflügel zur Seite abziehen.
(11) Den hydrostatischen Fahrantrieb vor dem Abschleppen
auf freien Ölumlauf schalten. Zu diesem Zweck sind die
Stiftschrauben an beiden Hochdruckbegrenzungsventilen
(7-5/Pfeile) der Fahrpumpe bis auf eine Ebene mit den
zuvor gelösten Sechskantmuttern (SW 13) einzuschrau-
ben. Danach sind die Sechskantmuttern festzuziehen.
HINWEIS
Der Betreiber des Gerätes ist dafür verantwort-
lich, dass das für die Demontage des Kotflügels
(Pos. 9 und 10) und für die Einstellung der
Fahrpumpe (Pos. 11) notwendige Werkzeug
(Sonderausstattung) im Gerät mitgeführt wird.
P070/P071/P085/P086/P100/P101
Bergen, Abschleppen,
Verzurren, Kranverlasten

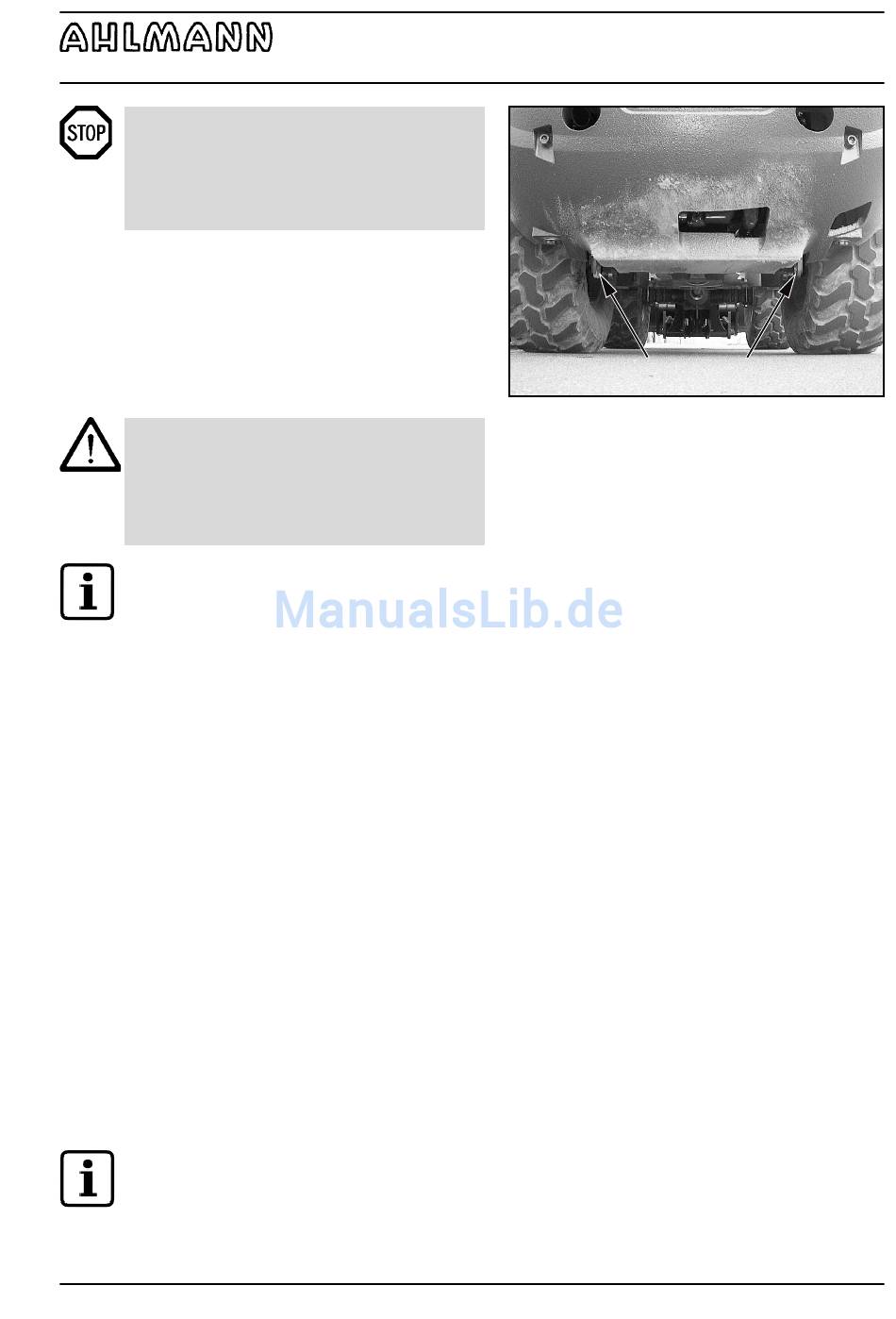

Bild 7-7
7
7-5
