- Seite 1 Montage- und Gebrauchsanleitung Deutsch...
-
Seite 2: Inhaltsverzeichnis
Wir beglückwünschen Sie zu Ihrem Chlor Perfect von Zodiac zum unkomplizierten Desinfi zieren des Wassers Ihres Schwimmbeckens. Chlor Perfect misst die „Desinfektionskapazität“ Ihres Wassers, die man „Oxireduktionspotenzial“ oder „Redox“ nennt, dank einer Redox-Sonde, die sich im Filterkreislauf befi ndet, und die das Wasser Ihres Schwimmbeckens laufend analysiert. -

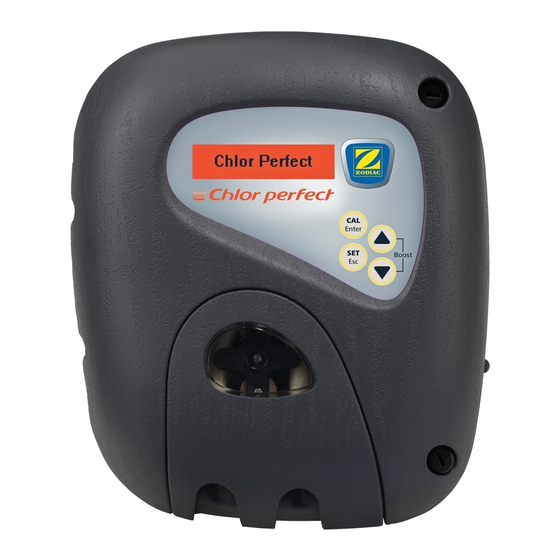

Seite 3: Beschreibung Des Chlor Perfect
Information auf Wissenswertes hin. Beschreibung des Chlor Perfect 1.1 Identifi kation der Teile Liste der Elemente in der Verpackung und die zur Installation des Chlor Perfect erforderlich sind: Chlor Perfect-Regler Ansaugrohr mit PVC-Rohr 2 Meter und Kabel 3 Meter Bügel zum Befestigen an der Wand... -
Seite 4: Bedienfeld
1.2 Bedienfeld LCD 1 Zeile zu 16 Zeichen mit oranger Hintergrundbeleuchtung, schwarze Zeichen. Links: Bereich für Warnungen (Alarme) / Rechts: Anzeige des Redox-Werts Peristaltische Pumpe. Anschluss zum Anschließen des Polyethylen-Einspritzrohrs. Anschluss zum Anschließen des Polyethylen-Einspritzrohrs. Stopfbüchse: Kabel für die direkte Steuerung durch die Filterung (220-240 V Wechselstrom liegt nur an, wenn die Filterung in Betrieb ist). -
Seite 5: Installation
> VOR EINEM EINGRIFF IM INNEREN DES GEHÄUSES DES CHLOR PERFECT-REGLERS, ALLE VERSORGUNGSQUELLEN VON IHM ABSTECKEN. > Vor der Installation des Chlor Perfect-Reglers die Gegenwart der für die Installation erforderlichen Bestandteile sicherstellen und das Benutzerhandbuch aufmerksam lesen. > Wenn die in diesem Handbuch gegebenen Anweisungen nicht eingehalten werden, können Personen und/oder das Gerät zu Schaden kommen. -
Seite 6: Befestigen Des Gehäuses Und Elektrisches Anschließen
Den „POD-Bausatz“ gibt es bei Ihrem Händler. 2.4 Befestigen des Gehäuses und elektrisches Anschließen Den Regler Chlor Perfect mit dem mitgelieferten Befestigungsbausatz auf einem starren Träger (einer senkrechten Wand) an einer leicht zugänglichen Stelle installieren. Der elektrische Anschluss des pH Perfect muss einem erfahrenen Schwimmbeckenfachmann anvertraut werden. -
Seite 7: Inbetriebnahme Und Funktionsweise
Hinweis: Ändern der Anzeigesprache: Absatz 4.1 3.1 Kalibrierungsvorgehensweise Das Kalibrieren der Sonde muss bei der Installation des Chlor Perfect und idealerweise alle 2 Monate erfolgen, um sicherzustellen, dass das Gerät unter besten Bedingungen funktioniert. - Das Kalibrieren muss bei jeder neuen Inbetriebnahme des Schwimmbeckens zu Saisonbeginn wiederholt werden. -
Seite 8: Einspritzgesetz Des Chlor Perfect
Abweichen des gemessenen Redox-Werts in dem Becken von dem Sollwert (Standardwart = 740 mV, Änderung siehe Absatz 4.3). Das anteilmäßige Einspritzen durch Chlor Perfect ist zyklisch und die Zyklen dauern 10 Minuten. Die automatische Verteilung der Einspritzzeiten und Pausezeiten wird geändert. -
Seite 9: Einstellungen: Menü „Parameter
Sprache blinkt), dann die Sprache mit den Pfeiltasten „p“ und „q“ auswählen. Die Auswahl mit der Taste „CAL/Enter“ bestätigen. 4.2 Menü „Parameter“ - Standardeinstellungen Chlor Perfect wird werkseitig mit den folgenden Parametern eingestellt (die für die meisten Fälle passen): a. Sprache: Französisch b. Redox-Sollwert: 740 mV c. -
Seite 10: Ofa"-Überdosierungssicherheit
Wert mit den Pfeiltasten „p“ und „q“ aus. Die Auswahl mit der Taste „CAL/Enter“ bestätigen. Spezielle Funktionen des OFA Um Fehlalarmen nach der Installation des Chlor Perfect vorzubeugen (wenn das Redox-Potenzial des Beckens niedrig und die Chloranfrage daher hoch ist), kann der OFA vorübergehend während 24 oder 48 Stunden deaktiviert werden: Die Tasten „p“... -
Seite 11: Erfassen Des Betriebs Der Filterung
Man kann diese Funktion jedoch in dem Fall eines anderen elektrischen Anschlusses (nur durch einen Fachmann!) deaktivieren. Chlor Perfect berücksichtigt in diesem Fall das Laufen der Filterung nicht und kann fl üssiges Chlor einspritzen, während in den Rohrleitungen kein Durchfl uss aktiv ist. Diese Deaktivierung gilt nur, wenn das Netzkabel von der Filterung gesteuert wird. -
Seite 12: Instandhaltung Des Chlor Perfect
Anschluss begleiten. 5. Die Schutzhaube wieder anbringen (den Dorn in die Zentrierbohrung stecken). 5.2 Einwintern des Chlor Perfect Für das Einwintern wird empfohlen, das System sauberes Wasser pumpen zu lassen, um das peristaltische Rohr mit Hilfe der Ansaugfunktion durch Drücken der Taste „p“ durchzuspülen (siehe Absatz 3.1). Dann den Tablettenhalter auf „6 Uhr“... -
Seite 13: Wasserqualität
Zodiac Pool Cqre Europe haftet nicht bei Mißachten dieser Regeln. Um Ihr Schwimmbecken mit einem automatischen globalen Wasserbehandlungssystem auszustatten, empfehlen wir Ihnen den Gebrauch der Regelung Zodiac pH Perfect kombiniert mit Chlor Perfect, um den pH des Wassers laufend zu prüfen. -
Seite 14: Lösungen Für Eventuelle Probleme
Lösungen für eventuelle Probleme Probleme Ursachen Abhilfe ➔ Prüfen, ob an dem Anschluss Redox-Sonde / Chlor Perfect kein Kurzschluss anliegt (zwischen der zentralen Seele Chlor Perfect Problem an dem Sondenkabel oder des Kabels und der externen Kapselung) zeigt einen Wert... -
Seite 15: Online-Registrierung
Fall auf, dass Sie Unterstützung für Ihr Produkt benötigen sollten. Online-Registrierung Registrieren Sie Ihr Gerät auf unserer Website: www.zodiac-poolcare.com Sie werden vorrangig über die Zodiac-Neuheiten und über unsere Sonderangebote informiert. Helfen Sie uns, die Qualität unserer Produkte ständig zu verbessern. Recycling Ihr Gerät hat sein Lebensende erreicht. - Seite 16 Para cualquier información adicional contactar con su detallista. Contacte o seu revendador para obter informaçoes mais detalhadas. Per qualsiasi informazione supplementare, mettetevi in contatto con il vostro rivenditore al dettaglio. ® ZODIAC is a registered trademark of Zodiac International, S.A.S.U., used under license.
