Anschluss

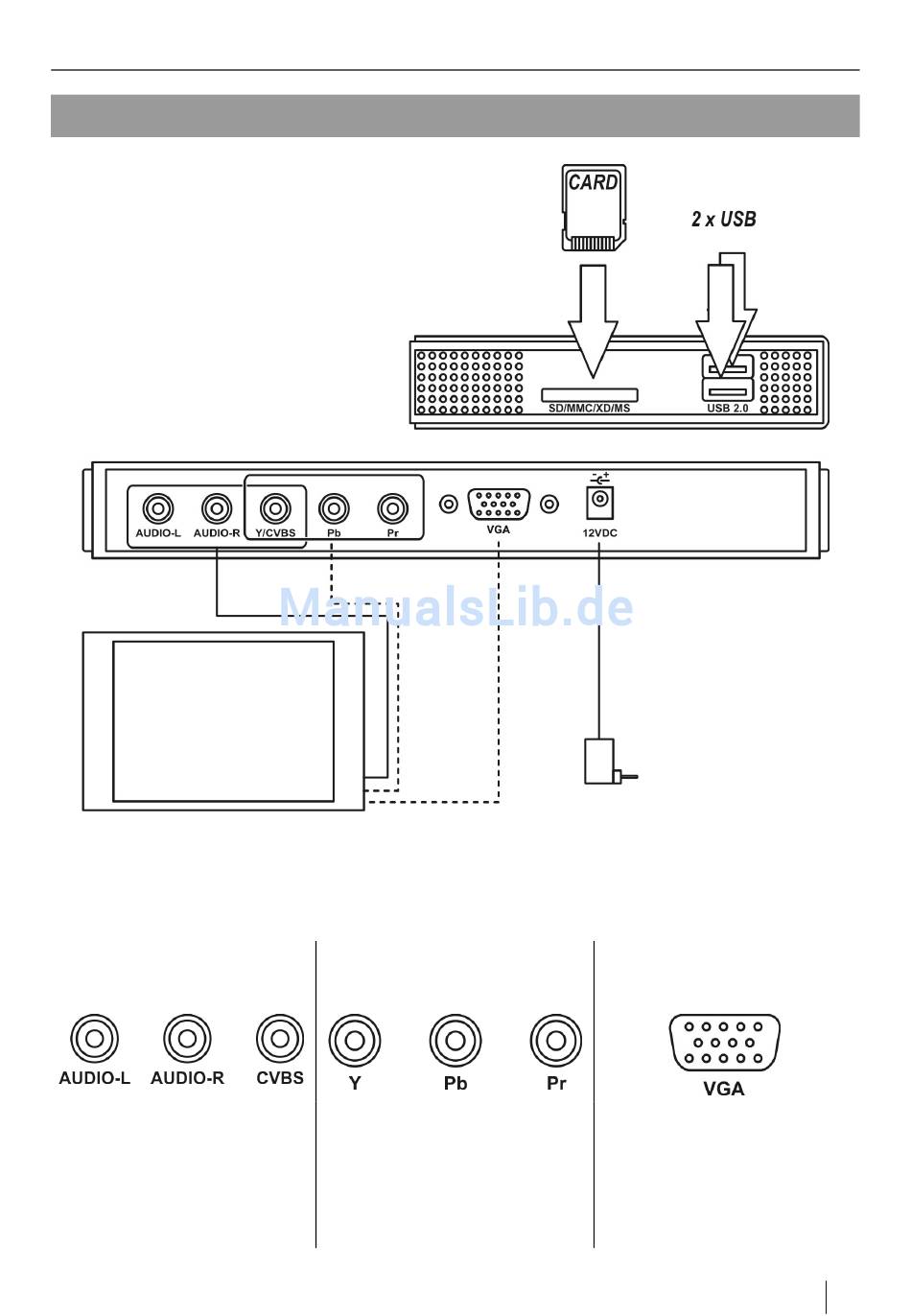

Abbildung 3: Anschluss-Schema
1. Mediaplayer MERLIN an Fernsehgerät anschließen
CVBS-Anschluss am
Fernseher vorhanden
Fernseher und
Mediaplayer mit Cinch-
Kabel verbinden
smart MERLIN
Y/Pb/Pr-Anschluss am
Fernseher vorhanden
Fernseher und
Mediaplayer mit Cinch-
Kabel verbinden (im
Anschluss-Schema
gestrichelt dargestellt).
Anschluss
VGA-Anschluss am
Fernseher vorhanden
Fernseher und
Mediaplayer mit VGA-
Kabel verbinden (im
Anschluss-Schema
gestrichelt dargestellt).
DE 9
