Funktion - SMART Merlin Bedienungsanleitung

Nr.

Funktion

1 Fernbedienungsempfänger
2 Card-LED – leuchtet grün, wenn Karte eingesetzt ist
3 USB-LED – leuchtet grün, wenn USB-Speichermedium eingesteckt ist
4 Run-LED – leuchtet grün, wenn Mediaplayer im Normalbetrieb
5 Power-LED – leuchtet rot, wenn Netzspannung vorhanden ist
6 Umschalter Standby/Normalbetrieb
7
CVBS-
Anschluss
8 Component-Video-Anschluss (3 x Cinch)
9 VGA-Anschluss
10 Netzgerät-Anschluss
11 Karten-Lesegerät (z.B. SD-Karte)
12 2 x USB 2.0
Batterien in die Fernbedienung einlegen

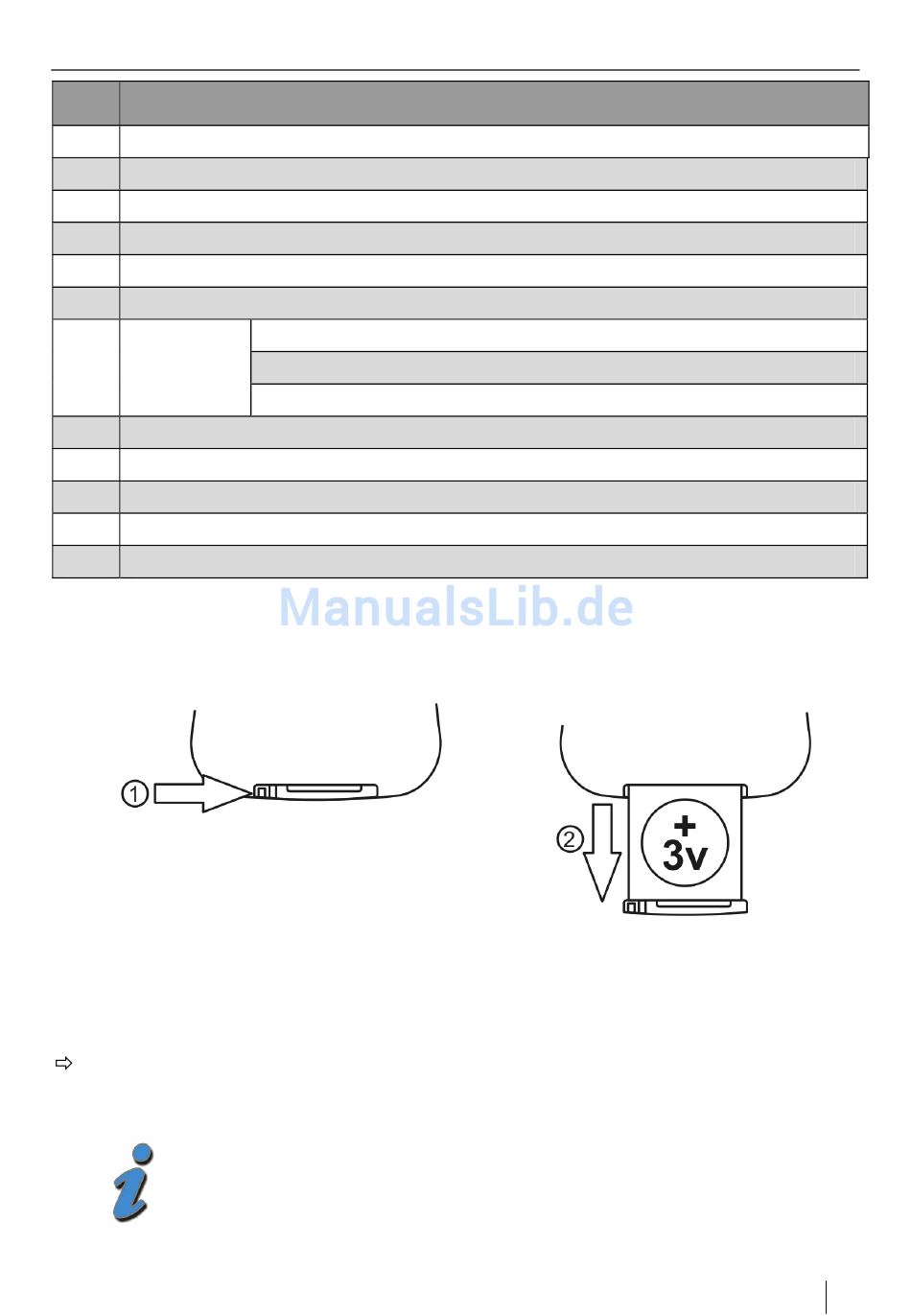

Abbildung 1: Einlegen der Batterien in die Fernbedienung
Wechseln der Batterien
Batterien wechseln, wenn die Reichweite der Fernbedienung abnimmt
bzw. wenn der Mediaplayer nicht mehr auf alle Befehle reagiert.
• Benötigte Batterien: 1 x CR2032
• Bei längerer Nichtbenutzung können Batterien auslaufen.
smart MERLIN
Audio-L – linker Audioanschluss (Cinch)
Audio-R – rechter Audioanschluss (Cinch)
CVBS – Videokanal (Cinch)
Batterie aus der Fernbedienung entfernen, wenn diese für
längere Zeit (> 1,5 Jahre) nicht benutzt wird.
Geräteübersicht
DE 7
