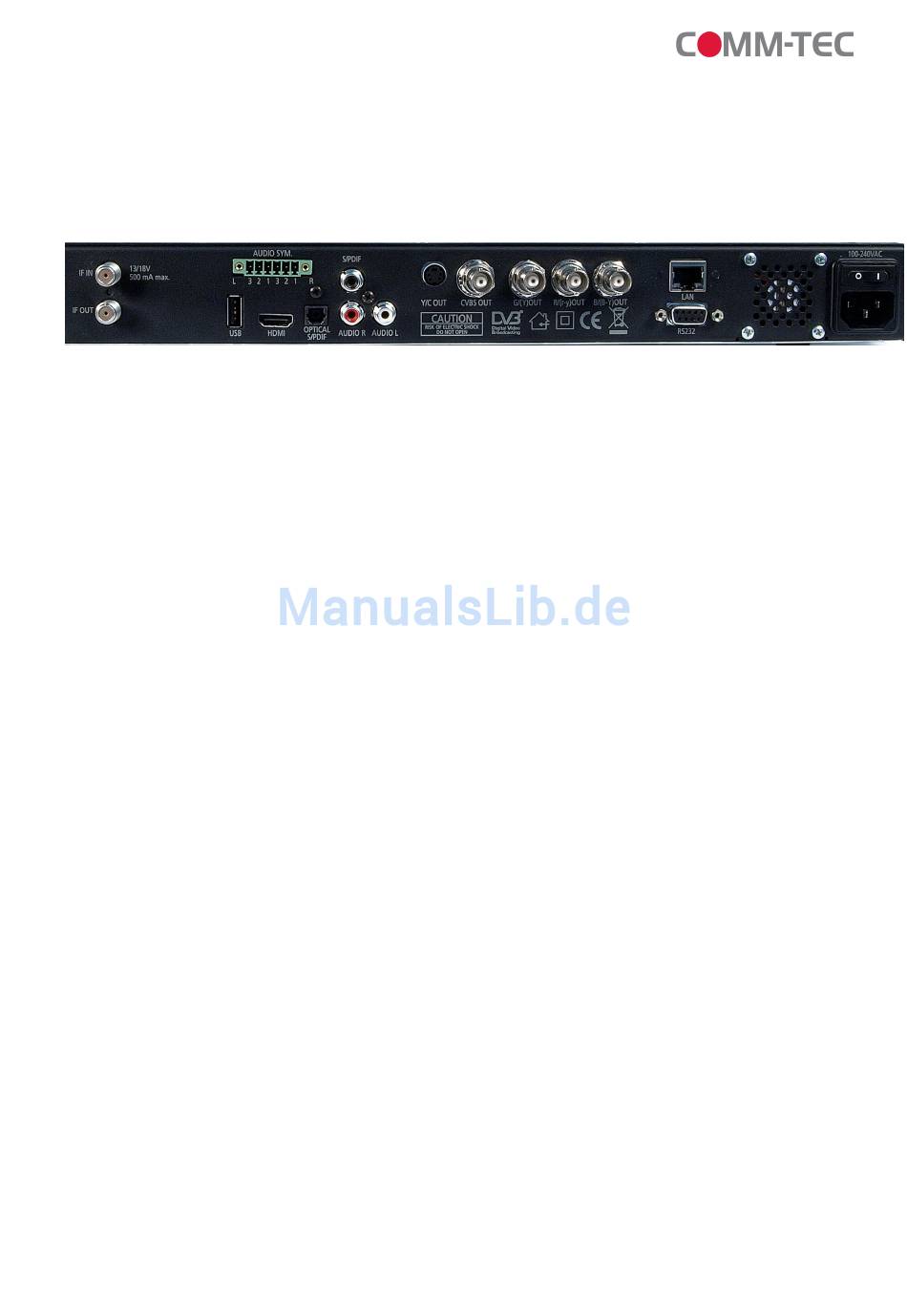

2.1.2 Beschreibung der Rückseite
1. IF OUT: Satellitenausgang für die Kaskadierung mit anderen Geräten
Beachten Sie: Der gleichzeitige Betrieb eines weiteren Receivers funktioniert nur bei
eingeschränkter Kanalauswahl.
2. IF IN Satelliteneingang
3. AUDIO SYM.: Symetrischer Audioausgang
4. USB: Schnittstelle zum update der Firmware, oder zum Anschluss eines externen
Datenträgers zur Nutzung von Aufnahme oder Time-Shift Funktionen.
5. HDMI: Digitaler Ausgang für die Übertragung von Audio und Video Daten.
6. OPTICAL S/PDIF: Optischer, digitaler Audioausgang zur Nutzung eines externen AV-
Receivers.
7. S/PDIF: Elektrischer, digitaler Audioausgang zur Nutzung eines externen AV-Receivers.
8. AUDIO R / AUDIO L: Analoge Audioausgänge für eine Stereoanlage oder einen Monitor
9. Y/C Out: Analoger Videoausgang für den Anschluss an einen Monitor (8-pol. Mini-DIN)
10. YpbPr: Komponenten Ausgänge
11. LAN: Für die Anbindung an ein Netzwerk oder kompatible Hardware, zur externen
Steuerung, oder zum aktualisieren der Firmware.
12. RS232: Für die Anbindung an kompatible Hardware, zur externen Steuerung, oder zum
aktualisieren der Firmware.
13. Netzschalter: Ein-, bzw. Ausschalten des Gerätes.
14. Netzeingang: IEC-Buchse zur Anbindung an eine Stromversorgung mittels eines dafür
vorgesehenen Netzkabels.
