Inhaltszusammenfassung für versatel Box NT1Plus Split
- Seite 1 Handbuch...
- Seite 2 Herzlich Willkommen Liebe Kundin, lieber Kunde, auf den folgenden Seiten möchten wir Sie mit allen Funktionen Ihrer neuen VersatelBox vertraut machen. Bitte beachten Sie die Sicher- heitshinweise auf Seite 4. Ganz Eilige können schon jetzt auf Seite 8 blättern. Was ist die VersatelBox? Die VersatelBox enthält folgende Komponenten: •...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Bevor Sie beginnen ......4 Voraussetzungen ....... . . 4 Lieferumfang . - Seite 4 6.2.2 Rufumleitung bei besetzt (CFB)....21 6.2.3 Rufumleitung bei nicht melden (CFNR) ... . . 21 Halten und Rückfrage .
-
Seite 5: Bevor Sie Beginnen
Kapitel 1.0 Bevor Sie beginnen 1.0 Bevor Sie beginnen In diesem Kapitel erklären wir die Vorausetzungen zum Betrieb der VersatelBox, den Lieferumfang und die Sicherheitsmaßnahmen. Bitte lesen Sie sich die Anmerkungen aufmerksam durch. 1.1 Voraussetzungen Die VersatelBox können Sie ausschließlich an einem ISDN-An- schluss betreiben. - Seite 6 Kapitel 1.0 Bevor Sie beginnen lösen. • Die VersatelBox ist nur für Anwendungen innerhalb eines Gebäudes vorgesehen. Verlegen Sie die Leitungen so, dass nie- mand darauf treten oder darüber stolpern kann. • Zur Reinigung des Gehäuses verwenden Sie bitte ein trockenes Tuch.
-
Seite 7: Überblick

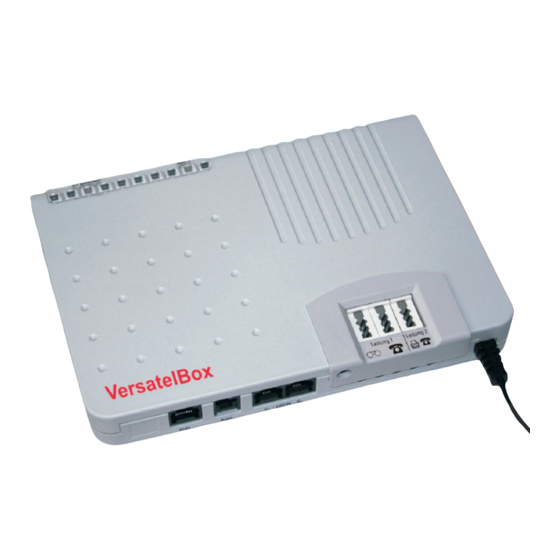

Kapitel 2.0 Überblick 2.0 Überblick Die VersatelBox ist ein ISDN-Netzabschlussgerät für den ISDN-Ba- sis-Anschluss und enthält folgende Komponenten: zwei Anschlüsse (a/b1 und a/b2) für analoge Telefone, Faxgeäte oder Anrufbeantworter zusätzlich zwei Anschlüsse für ISDN-Geräte (z.B. ISDN-Tele- fone, ISDN PC-Karten) und außerdem einen Anschluss für das DSL-Modem Abbildung 1 Darstellung der Anschluss-Varianten Über die analogen Anschlüsse können folgende ISDN-Leistungs- merkmale genutzt werden:... - Seite 8 Kapitel 2.0 Überblick • Anklopfen • Rufnummernunterdrückung • Rufnummernanzeige (nur bei CLIP-fähigen Analogtelefonen) • Parken Außerdem können Sie jeder analogen Leitung bis zu drei Rufnum- mern zuordnen und selbst bei Stromausfall im Notbetrieb telefonie- ren. Details hierzu lesen Sie unter „ISDN-Leistungsmerkmale nutzen“ ab Seite 20.
-
Seite 9: Für Einsteiger
Kapitel 3.0 Installation Für Einsteiger 3.0 Installation 3.1 Montage Die Abbildung 2 veranschaulicht, wie eine Wandmontage mit Hilfe der Befestigungslöcher auf der Rückseite der VersatelBox vorge- nommen werden kann. Zur Erleichterung können Sie die im Mittelteil dieses Handbuches enthaltene Bohrschablone nutzen. Abbildung 2 Rückansicht mit Befestigungslöchern Hinweis: Wenn Sie bereits in der Vergangenheit einen ISDN Anschluss genutzt haben,... -
Seite 10: Anschlüsse
Kapitel 3.0 Installation 3.2 Anschlüsse 2-mal RJ45 für ISDN Endgeräte RJ11 zur TAE-Hausanschlussdose RJ45 zum DSL-Modem Abbildung 3 Ansicht der Anschlüsse 3.3 Leuchtanzeigen (LED) Leuchtet grün, wenn Verbindung zum Amt vorhanden ist Info-LED, leuchtet rot bei Selbsttest Leuchtet gelb bei Normalbetrieb über Netzstecker Leitung 1 analoger Anschluss, links (N) für Anrufbeantworter,... -
Seite 11: Inbetriebnahme
Kapitel 3.0 Installation 3.4 Inbetriebnahme Ziehen Sie alle Stecker aus der bisherigen Telefondose. Falls Sie bisher schon einen ISDN-Anschluss hatten, ziehen Sie außerdem den Netzstecker des alten NTBA (den NTBA benö- tigen Sie jetzt nicht mehr). Stecken Sie das Kabel Ihres Telefons in die VersatelBox. ISDN-Telefone verbinden Sie mit einer der als „S0“... -
Seite 12: Für Fortgeschrittene
Kapitel 4.0 Konfiguration des integrierten Terminaladapters Für Fortgeschrittene 4.0 Konfiguration des integrierten Terminaladapters Ihre VersatelBox ist ab Werk so eingestellt, dass Sie damit sofort über Leitung 1 und 2 telefonieren können. Sie können jedoch an Lei- tung 2 noch keine Anrufe annehmen (siehe “Endgerätetyp einstel- len”... -
Seite 13: Sprachausgabe
Kapitel 4.0 Konfiguration des integrierten Terminaladapters Sie beenden die Konfiguration, indem Sie den Hörer auflegen. Hinweis: Die Programmierung der Parameter sollte innerhalb von 60 Sekunden erfolgen, da ansonsten das Konfigurationsmenü verlassen wird. 4.2 Sprachausgabe Die VersatelBox verfügt über eine sprachunterstützte Konfigurati- on. -
Seite 14: Rufnummer Einstellen
Kapitel 4.0 Konfiguration des integrierten Terminaladapters 4.3 Rufnummer einstellen Sie können jeder analogen Leitung bis zu drei Rufnummern zuord- nen. Das ist zum Beispiel dann sinnvoll, wenn auf Leitung 2 ein Fax- gerät direkt unter einer eigenen Rufnummer erreicht werden soll. Die Rufnummern –... -
Seite 15: Gebührenimpuls Einstellen
Kapitel 4.0 Konfiguration des integrierten Terminaladapters Hinweis: Zum Löschen einer MSN lassen Sie bei der Programmierung die MSN weg, also z.B. zum Löschen der MSN1 an Leitung 1. Überprüfen Sie den richtigen Endgerätetyp zur Nutzung der Leitung 2. (siehe Kapitel Kapitel 4.6, Seite 16) Sie können an der VersatelBox keine MSN für ISDN-Telefone einrichten, diese Einstellung nehmen Sie am ISDN-Gerät selbst vor. - Seite 16 Kapitel 4.0 Konfiguration des integrierten Terminaladapters 4.5 Flash-Zeit einstellen Beim Drücken der Rückfrage-("R")-Taste am Telefon wird ein soge- nannter Flash oder auch Hook-Flash ausgelöst. Dieser ist gleichbe- deutend mit einem Auflegen/Wiederabnehmen des Hörers für eine vorbestimmte Zeit (in Millisekunden >ms<). Einige Funktionen der VersatelBox wie Halten, Dreierkonferenz, Parken u.ä.
-
Seite 17: Endgerätetyp Einstellen
Kapitel 4.0 Konfiguration des integrierten Terminaladapters Beispiel: Die Flash-Zeit Ihres Telefons an ab1 beträgt 500ms 4.6 Endgerätetyp einstellen Sie können für Leitung 1 und 2 festlegen, dass nur bestimmte Anru- fe angenommen werden. Ab Werk ist für Leitung 1 „Telefon/Mo- dem/Fax“... -
Seite 18: Betrieb Bei Stromausfall
Kapitel 4.0 Konfiguration des integrierten Terminaladapters Leitung 2: ein- und ausgehende Rufe nur Telefonate (Ansage bei Sprachabfrage: Endgerätetyp „Nur Telefon“) Leitung 2: ein- und ausgehende Rufe nur Fax/Modem (Ansage bei Sprachabfrage: Endgerätetyp „Nur Fax“) Beispiel: Leitung 2 eingestellt für nur Telefonate Hinweis: Wir empfehlen Ihnen beim Anschließen eines Faxgerätes den Endgerätetyp auf „ein- und ausgehende Rufe Telefon/Modem/Fax“... -
Seite 19: Gerät Auf Werkseinstellungen Zurücksetzen
Kapitel 4.0 Konfiguration des integrierten Terminaladapters Hinweis: Bei der automatischen Aktivierung kann immer nur auf einer Leitung telefoniert werden. Ein ankommender Anruf klingelt abwechselnd auf Leitung 1 und 2. Die VersatelBox aktiviert dann die Leitung, bei der zuerst abgehoben wird. Bei Strom-ausfall werden evtl. -
Seite 20: Interne Rufe Zwischen Den Zwei Analogen Leitungen
Kapitel 5.0 Interne Rufe zwischen den zwei analogen Leitungen 5.0 Interne Rufe zwischen den zwei analogen Leitungen Zwischen zwei an der VersatelBox angeschlossen Teilnehmern der analogen Leitungen 1 und 2 kann ein kostenfreies Gespräch geführt werden. Dieses wird von der VersatelBox vermittelt. Die Vermitt- lung zwischen Teilnehmern der analogen Leitungen funktioniert wie folgt: Teilnehmer 1 anrufen... -
Seite 21: Isdn-Leistungsmerkmale Nutzen
Kapitel 6.0 ISDN-Leistungsmerkmale nutzen 6.0 ISDN-Leistungsmerkmale nutzen ISDN-Merkmale wie Rufumleitung oder Dreierkonferenz können Sie mit der VersatelBox auch mit analogen Telefonen nutzen. Hinweis: muss nicht eingegeben werden für die Nutzung der folgenden ISDN-Merkmale. 6.1 Rufnummern-Unterdrückung (CLIR) Bei modernen Telefon-Anschlüssen kann der Angerufene Ihre Num- mer sehen (dazu muss das Endgerät und der Telefon-Anschluss des Angerufenen diese Funktion unterstützen). -
Seite 22: Rufumleitung Sofort (Cfu)
Kapitel 6.0 ISDN-Leistungsmerkmale nutzen 6.2.1Rufumleitung sofort (CFU) Alle Anrufe an der ersten programmierten Rufnummer (MSN) an Lei- tung 1 bzw. 2 werden umgeleitet. Aktivieren Nummer Deaktivieren Abfragen Hinweis: Rufumleitung muss für jede Leitung am entsprechenden Telefon programmiert werden. 6.2.2Rufumleitung bei besetzt (CFB) Anrufe werden nur dann umgeleitet, wenn Ihr Anschluss besetzt ist. -
Seite 23: Halten Und Rückfrage
Kapitel 6.0 ISDN-Leistungsmerkmale nutzen Hinweis: Die Rufumleitung kann nur dann aktiviert werden, wenn Sie die MSN1 für Lei- tung 1 und 2 festgelegt haben (siehe Kapitel 4.3, Seite 13). 6.3 Halten und Rückfrage Mit der Halten-Funktion wird ein laufendes Gespräch von der Ver- mittlungsstelle gehalten, um ein weiteres Gespräch aufzubauen. -
Seite 24: Dreierkonferenz
Kapitel 6.0 ISDN-Leistungsmerkmale nutzen 6.4 Dreierkonferenz Sie können eine Konferenzschaltung mit insgesamt drei Partnern aufbauen. Dazu wird ein Gespräch gehalten und ein neues Ge- spräch aufgebaut: Halten einer Verbindung , Wählton abwarten, Rufnummer wählen Einleiten der Konferenz Beenden der Konferenz Wenn einer Ihrer Gesprächspartner auflegt, telefonieren Sie mit dem anderen ganz normal weiter. -
Seite 25: Anklopfen Beantworten Oder Abweisen
Kapitel 6.0 ISDN-Leistungsmerkmale nutzen 6.5.2Anklopfen beantworten oder abweisen Beenden des laufenden Gesprächs oder Auflegen und und Annehmen des anklopfenden auf erneutes Klingeln Anrufers warten Laufendes Gespräch halten und Annehmen des anklopfenden Anrufers Abweisen des anklopfenden Anrufers 6.6 Parken (TP) Möchten Sie ein laufendes Gespräch an einem anderen Telefon weiter führen, können Sie dieses Gespräch „Parken”... -
Seite 26: Rufnummer Fangen (Mcid)
Kapitel 6.0 ISDN-Leistungsmerkmale nutzen 6.7 Rufnummer fangen (MCID) Wenn Sie von anonymen Anrufern belästigt werden, können Sie bei Versatel eine „Fangschaltung“ gesondert beauftragen . Damit kann die Rufnummer festgestellt werden. Bitte kontaktieren Sie uns dazu über unsere Hotlinenummer. • 01805 661044 (12 ct/Min.) 6.8 Blockadefreischaltung... -
Seite 27: Für Profis Und Techniker
Kapitel 6.0 ISDN-Leistungsmerkmale nutzen Für Profis und Techniker 6.9 Öffnen der Anschlusskammer Neben den TAE-Buchsen der VersatelBox befinden sich weitere Anschlussmöglichkeiten und Schalter, an die Sie durch Entfernen der Abdekkung der Anschlusskammer gelangen. Dazu stecken Sie einen kleinen Schlitz-Schraubendreher in die da- für vorgesehene Öffnung und halten ihn vorsichtig etwas nach links gedrückt, bis Sie die Abdeckung abgezogen haben. -
Seite 28: Ansicht Der Anschlusskammer
Kapitel 6.0 ISDN-Leistungsmerkmale nutzen 6.10 Ansicht der Anschlusskammer Klemmen Amt Schalter S101 Klemmen DSL Schalter S100 Klemmen Klemmen -Bus analoge Anschlüsse a/b1 und a/b2 Abbildung 7 Ansicht der geöffneten Anschlusskammer 6.11 Terminaladapter aktivieren/deaktivieren Wenn Sie keine analogen Endgeräte an der VersatelBox betreiben oder eine TK-Anlage nutzen, kann es sinnvoll sein den integrierten Terminaladapter zu deaktivieren. -
Seite 29: S0-Bus Konfiguration (Bus Oder Punkt Zu Punkt)
Kapitel 6.0 ISDN-Leistungsmerkmale nutzen einziges ISDN-Telefon angeschlossen haben und gerade telefonie- ren - den Anruf bemerken Sie nicht, wenn das Leistungsmerkmal „Anklopfen“ deaktiviert ist. Funktion S101 Erläuterung TA an on: Schalterstellung rechts (Ausliefer- zustand) -Bus und Terminaladapter (analoge Anschlüsse a/b1 und a/b2) aktiv TA aus off: Schalterstellung links -Bus aktiv (auch bei Notspeisung) -
Seite 30: Funktion
Kapitel 6.0 ISDN-Leistungsmerkmale nutzen Ausnahmefall. Anwendung bei besonderen örtlichen Gegebenheiten oder besonderen Endgeräten. Funktion S101 Erläuterung „kurzer passi- on: Schalterstellung 2 nach rechts, Auslieferzustand ver Bus“ -Bus (Auslieferzu- stand) VersatelBox Länge des S -Busses: l ca. 200m „Punkt zu off: Schalterstellung 2 nach links Punkt“... -
Seite 31: Abschlusswiderstände Bei Externer
Kapitel 6.0 ISDN-Leistungsmerkmale nutzen 6.13 Abschlusswiderstände bei externer S -Bus Verkabelung Bei externer S -Bus Verkabelung müssen Sie unter Umständen die in der VersatelBox enthaltenen Abschlusswiderstände ausschal- ten. Dies ist der Fall, wenn die VersatelBox in der Mitte Ihres exter- nen S -Busses installiert ist. -
Seite 32: Verdrahtungsbeispiele Von Externer
Kapitel 6.0 ISDN-Leistungsmerkmale nutzen 6.14 Verdrahtungsbeispiele von externer S -Bus Verkabelung Abbildung 8 VersatelBox mit internem 100 Ohm Abschlusswiderstand Abbildung 9 VersatelBox ohne internen Abschlusswiderstand... - Seite 33 Kapitel 6.0 ISDN-Leistungsmerkmale nutzen Abschlusswider VersatelBox Installations- Klemmen kabel stand an der letzten IAE 100 Ohm zwi- schen 1a und 1b schwarz / blau weiß 100 Ohm zwi- schen 2a und 2b gelb Tabelle 4 S -Bus Verkabelung...
-
Seite 34: Technische Daten
Kapitel 7.0 Technische Daten 7.0 Technische Daten 7.1 Betriebsarten und deren Signalisierung Betriebsart LED grün LED gelb Betrieb an einer ISDN-Vermittlung Vorhandensein der 230 V Stromversorgung Der Amt-Anschluss (U -Anschluss) ist ausgefallen oder kurzzeitig gestört Vorhandensein der 230 V Stromversorgung Betrieb an einer ISDN-Vermittlung Die 230 V Stromversorgung ist ausgefallen Der Amt-Anschluss (U... -
Seite 35: Produktsicherheit
Kapitel 7.0 Technische Daten 7.4 Produktsicherheit CE-Kennzeichnung EN 60950 7.5 Schnittstellen U-Schnittstelle Leitungscode 4B3T Amtspannung 91V...99V Speisespannung an der VersatelBox40V...99V Leistungsaufnahme im Notbetrieb <1,2W Leistungsaufnahme im Normalbetrieb<20mW elektrische Sicherheit TNV3-Kreis -Schnittstelle Reichweite Punkt zu Punkt 1100m Reichweite kurzer passiver Bus 220m S-Speisung im Notbetrieb 420mW... -
Seite 36: Emv
Kapitel 7.0 Technische Daten Netzanschluss Nennspannung 230V Nennfrequenz 50Hz Stromaufnahme max. 75mA 7.6 EMV CE-Kennzeichnung nach EN 300 386... -
Seite 37: Mögliche Auftretende Fehler Und Ihre Ursachen
• Gebührenanzeige funktioniert nicht Zur Gebührenanzeige an einem analogen Telefon müssen Sie die AOC-D Gebührenanzeige während des Gespräches bei Versatel aktivieren (siehe Kapitel 4.4, Seite 14). • Modem- oder Faxverbindung sporadisch gestört Einige Modems oder Faxgeräte werden bei der Datenübertra- gung vom Gebührenimpuls oder vom Anklopfton gestört. - Seite 38 Kapitel 8.0 Mögliche auftretende Fehler und ihre Ursachen b. über das Konfigurationmenü dem a/b1 Anschluss gezielt eine andere MSN als Ihrem ISDN-Telefon zuweisen (siehe Kapitel 4.3, Seite 13) den Terminalmode des a/b1 Anschlusses auf "keine ein- gehenden Anrufe" programmieren (siehe Kapitel 4.6, Seite 16) •...
- Seite 39 Kapitel 8.0 Mögliche auftretende Fehler und ihre Ursachen Endgerätetyp „ein- ausgehende Rufe Tele- fon/Modem/Fax“ einzustellen. Es kommt vor, dass andere Fax- teilnehmer nicht immer das Dienstmerkmal „Fax“ an ihrem Gerät verwenden. Dadurch wird der Faxanruf bei der Einstellung „ein- und ausgehende Rufe nur Fax/Modem“nicht signalisiert. (siehe Kapitel 4.6, Seite 16)
-
Seite 40: Notizen
Kapitel 9.0 Notizen 9.0 Notizen... - Seite 41 Kapitel 9.0 Notizen...
- Seite 42 Sphairon Access Systems GmbH Alle Rechte vorbehalten 060 7448 953383 • Ausgabe 4 09/08...
