8 Signalkanäle, 11900 Speicherplätze
0/4-20mA oder ± 2V DC
Pt-100 Zwei- oder Vierleiter
DIN-Thermoelemente
Automatische Speicherung
Speicherinterval 1 Sek. bis 2 Std.
Freie Skalierung der Anzeige
Speicherformat: Messwert, Datum und Zeit
Ein Grenzwert Relais oder Transistor
RS232 und RS485
Option: Triggereingang

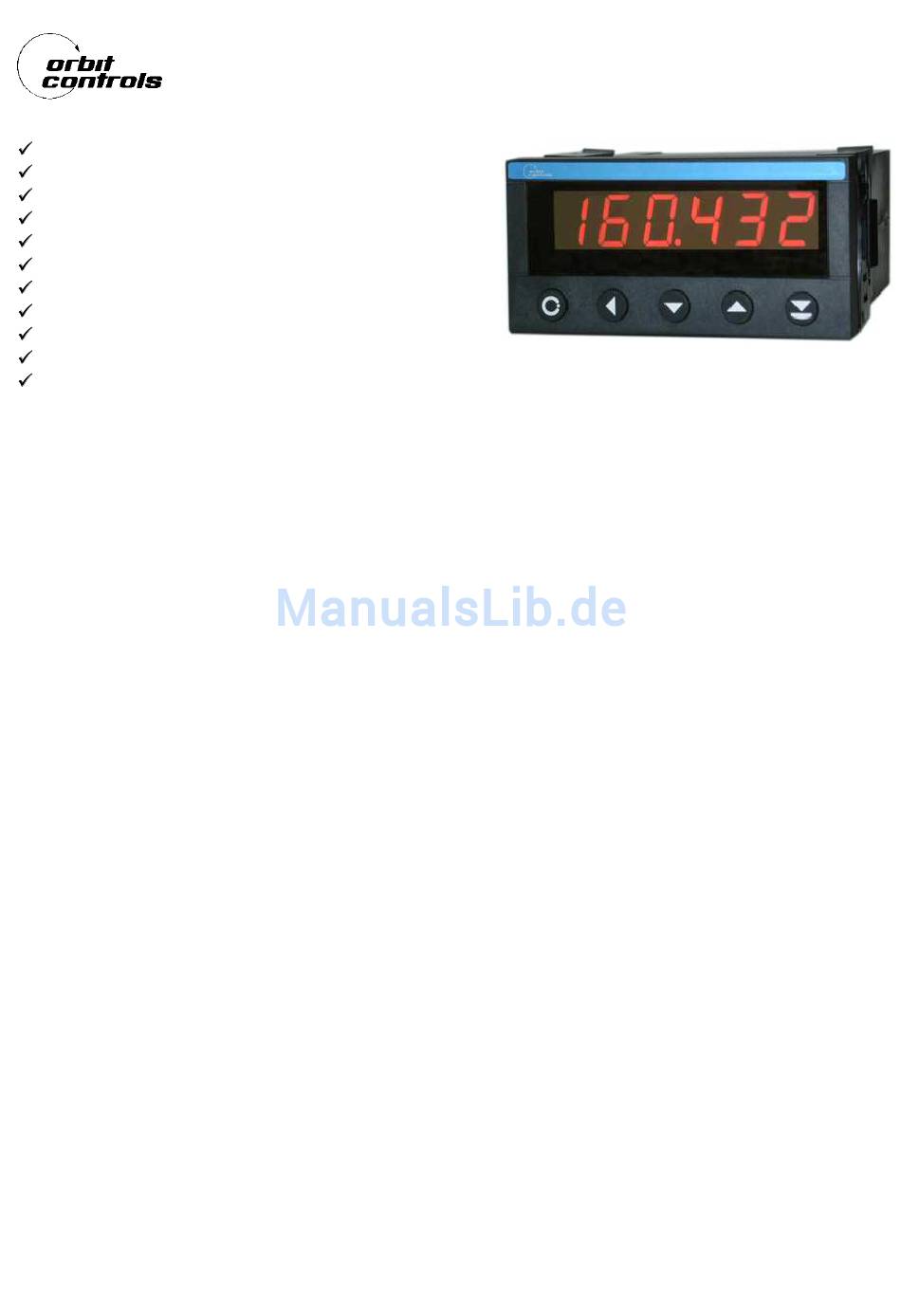

Modell OC7052 ist ein Achtkanal Prozessmonitor-Datenlogger zum Messen und Speichern von Signalen
aus 0/4-20mA Stromschleifen, DC-Quellen, Pt-100 Widerstandsthermometern oder Thermoelementen
und deren Umsetzen in gewünschten Prozesseinheiten an der Digitalanzeige. Die Anzahl der Eingänge
kann zwischen 1 und 8 gewählt werden. Die Signaleingänge können gemischt belegt werden, d.h. mit
einem Gerät können nach Wahl DC-Spannungen und DC-Ströme, Pt-100 und Thermoelemente
gemessen werden. Jeder Signalkanal wird im Menu individuell parametrisiert. Die Eingangssignale
werden im Multiplexverfahren abgetastet, digitalisiert und an der Anzeige dargestellt.
Über die Tastatur kann das Menu eröffnet und die Betriebsart sowie die Parametrisierung vorgenommen
werden. Das Menu beinhaltet die Wahl und den Messbereich von jedem Signalkanal, die Auflösung der
Anzeige, die Abfrage- und die Speicherzeiten, die Eingabe vom Datum und der Uhrzeit, die Wahl der
Kanäle, das Setzen von einem Grenzwert, die Wahl von zwei seriellen Datenschnittstelen.
Für die Temperaturmessung stehen Linearisierungstabellen von allen DIN-Thermoelementen, Pt-100, Pt-
200, Ni und Thermistor zur Wahl. Die Thermoelemente können mit oder ohne Anschlusskompensation
angeschlossen werden.
Die Kanalabfrage wird manuell über die Tastatur oder in vorgewählten Zeitintervalen automatisch
vorgenommen. Die Datenspeicherung kann ausgeschaltet oder in vorprogrammierten Intervallen
zwischen 1 Sek. und 2 Std. durchgeführt werden. Ein Triggereingang steht zur Verfügung, welcher den
Speicherungsanfang bestimmt. Die Speicherung kann aber auch zeitlich bestimmt oder von einem
überschrittenen Grenzwert initialisiert werden.
Ein Set Point kann im Gesamtbereich der Anzeige für jeden Kanal gesetzt werden. Der Grenzwert
aktiviert einen open Collector Transistor oder ein mechanisches Relais.
Zwei serielle Schnittstellen RS232 und RS485 sind als Option wählbar. Die RS485- Schnittstelle hat eine
wählbare Adresse. Die Übertragungsgeschwindigkeit ist von 1200 bis 38400 Baud einstellbar.
Die Parametrisierung sowie die Wahl des Eingangssignals werden über die Tastatur vorgenommen.
Ausserdem können alle Parameter über die serielle Schnittstelle aus einem PC programmiert werden.
Die Digitalanzeige kann über die Tastatur für einen der Signalkanäle 1-8 gewählt werden. Sie kann aber
auch das Datum oder die Uhrzeit anzeigen.
Tara kann im Menu für jeden Signalkanal selektiv ein- oder ausgeschaltet werden. Im Messmodus wird
sie dann über die Taste SET aktiviert. Nach dem ersten SET-Tastendruck erscheint tArA und das Display
wird auf den momentanen Signalwert gesetzt. Nach einem zweiten SET-Tastendruck erscheint notArA
und das Display kehrt zum untarierten Wert zurück.
ACHTKANAL DATENLOGGER OC 7052
