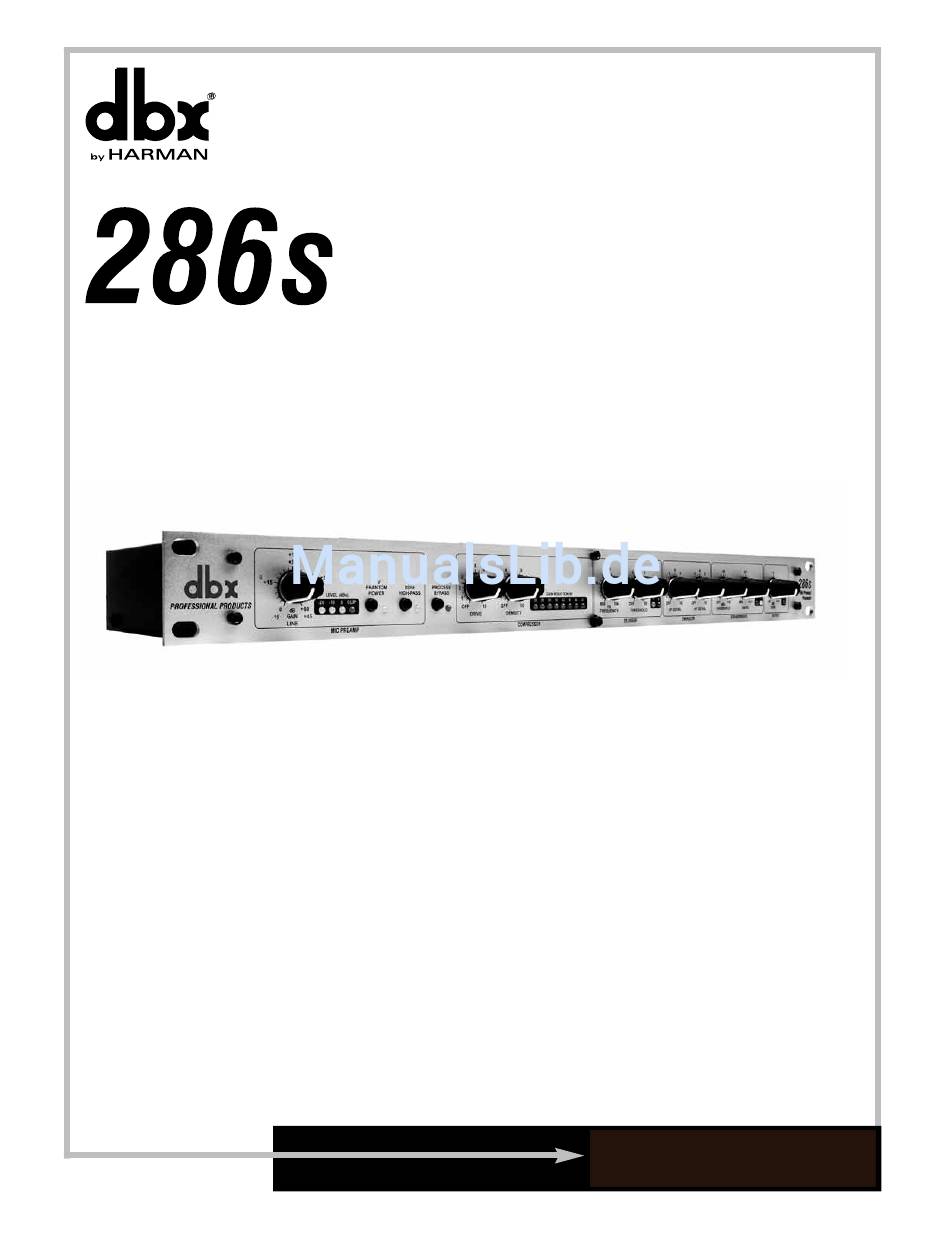

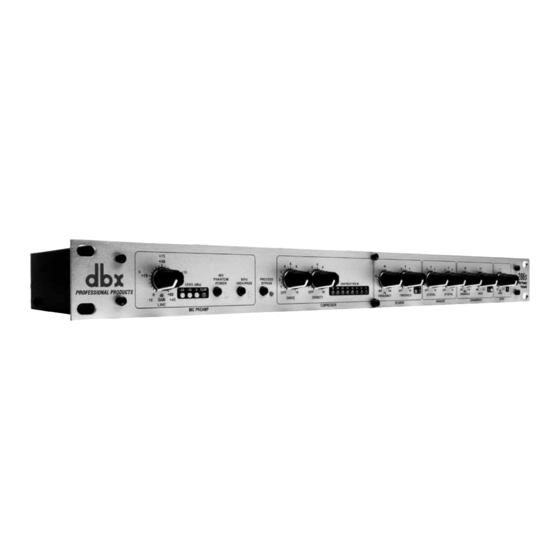

- Seite 1 ® MikrofonPreAMP/Prozessor Mic Preamp/Processor Bedienungshandbuch User Manual Professionelle Audiogeräte...
-
Seite 2: Wichtige Sicherheitshinweise
WiCHTiGe siCHerHeiTsHinWeise WARNHINWEISE ZU IHREM SCHUTZ BITTE LESEN: BEWAHREN SIE DIE ANLEITUNGEN AUF. BEACHTEN SIE ALLE WARNHINWEISE BEFOLGEN SIE ALLE ANWEISUNGEN SETZEN SIE DAS GERäT kEINEN TROpFENDEN ODER SpRITZ ENDEN FLüSSIGkEITEN AUS UND STELLEN SIE kEINE MIT FLüS Die obigen international anerkannten Symbole sollen Sie vor möglichen Gefahren durch SIGkEIT GEFüLLTEN OBjEkTE, WIE vASEN, AUF DAS GERäT. -
Seite 3: Elektromagnetische Kompatibilität
Sandy, Utah 84070, USA UNBEDINGT den Typ 13 Ampère, ASTA zugelassen für BS1362. Datum: 01. November, 2010 Europäische Kontaktadresse: Ihr örtliches dbx Sales and Service Büro oder Harman Music Group 8760 South Sandy Parkway Sandy, Utah 84070, USA Fon: (801) 5668800... -
Seite 4: Inhaltsverzeichnis
2.1 Rückseite ................. 4 2.2 vorderseite................5 kapitel 3 - Genereller Betrieb ........10 3.1 286s an Ihr System anschließen ........10 3.2 286s Mikrofonpreamp verstehen ........10 kapitel 4 - Probleme, mögliche Ursachen, Lösungen..16 kapitel 5 - Technischer support und Werksservice ..18 kapitel 6 - Technische Daten .........19... -
Seite 5: Kapitel 1 - Einleitung
über die rückseitige INSERT-Buchse lassen sich externe Audioprozessoren (z. B. Equalizer, Delays etc.) direkt zwischen der Mic preamp-Sektion und den restlichen 286s prozessoren in der Signalkette platzieren. Lesen Sie bitte zuerst dieses Handbuch, um das ganze potential der 286s... -
Seite 6: Kontakt Bei Servicefragen
Einleitung 1.1 Kontakt bei Servicefragen Wenn Sie technische Unterstützung benötigen, setzen Sie sich bitte mit dem kundendienst von dbx in verbindung. Sie sollten das problem präzise beschreiben können und die Seriennummer Ihres Gerätes kennen – diese finden Sie auf einem Aufkleber auf der Chassis-Unterseite. Falls Sie Ihre Garantie- Registrierungskarte noch nicht ausgefüllt und abgeschickt haben, holen Sie dies bitte jetzt nach. -
Seite 7: Garantie
übernimmt mit dem verkauf dieses produkts weder selbst eine verpflichtung oder Haftung, noch autorisiert sie andere personen dazu. In keinem Fall soll dbx oder ihre Händler haftbar sein für be- sondere oder Folgeschäden oder für eine verzögerung in der Ausführung dieser Garantie, sofern dies... -
Seite 8: Kapitel 2 - Regler Und Anschlüsse
XLR-Anschluss symmetrische und unsymmetrische Signale. Die pole 2 und 3 sind schwimmend symmetrisch und können beide problemlos als “HEISSE” polarität fungieren. pol 2 ist phasensyn- chron zur SpITZE aller 6,35 mm Anschlüsse. pol 1 ist mit der Erdung des 286s Chassis verbunden. Hinweis: verwenden Sie niederohmige Mikrofone oder bei hochohmigen Mikrofonen einen Transformator zur Anpassung hoher an niedrige Impedanzen. -
Seite 9: Vorderseite
Signal zusätzlich verstärken. Stellen Sie den MIC GAIN-Regler so ein, dass Sie ihn nicht häufig korrigieren müssen. Reservieren Sie für zu erwartende Maximalpegel ausreichend Headroom. Für (an den XLR MIC INpUT angeschlossene) Mikrofone stellt der 286s +0 dB bis +60 dB an Eingangsverstärkung bereit. Für (an den LINE INpUT angeschlossene) Line-pegel-Eingangssignale beträgt der Gain-Bereich -15 dB bis +45 dB. - Seite 10 2 Regler und Anschlüsse Mit den LEvEL LEDs kann man auch die Stärke des Eingangssignals prüfen. Beispiel: Der 286s unter- stützt keine niederohmigen Mikrofone, die an die 6,35 mm INpUT-Buchse angeschlossen sind. In diesem Fall leuchten die LEvEL LEDs nicht, da das Signal zu schwach ist.
- Seite 11 THresHoLD-regler Mit diesem Regler stellen Sie die Empfindlichkeit des De-Essers als prozentsatz des durchschnittli- chen programmpegels am 286s Eingang ein. Hierbei verfolgt der De-Esser den Eingangspegel, damit die Stärke des De-Essings auch bei variierendem Eingangspegel konstant bleibt. Die 1dB und 6dB THRESHOLD LEDs des De-Essers leuchten, wenn dieser aktiv ist. Sie zeigen an (in...
- Seite 12 Regler auf OFF stehen. Lf DeTAiL-regler Der 286s Low Frequency Enhancer wendet gleichzeitig eine verstärkung bei 80 Hz und eine Bedämpf ung bei 250 Hz auf das programmmaterial an. Dies resultiert in einem kräftigen Bass Boost, ohne dass das programm aufgrund exzessiver verstärkung des mittleren Bassbereichs verwa- schen und wummerig klingt.
- Seite 13 Wenn die Anzeigen des nachfolgenden Geräts (z. B. Recorder, Mischer etc.) sich im roten Bereich bewegen und Ihre OUTpUT CLIp LED nicht leuchtet, drehen Sie einfach den 286s OUTpUT GAIN- Regler so weit zurück, bis die gewünschten pegel erreicht sind. Wenn das nachfolgende Gerät immer...
-
Seite 14: Kapitel 3 - Genereller Betrieb
Vorsicht: Entfernen Sie nicht den Deckel des Geräts. Die inneren Bauteile können vom Anwen- der nicht gewartet werden. Der 286s benötigt eine Rack-Einheit in der Höhe und Breite. Man kann ihn über oder unter allen Elementen installieren, die keine übermäßige Wärme erzeugen, da er keine spezielle Belüftung benötigt. - Seite 15 Der patentierte und vielseitige 286s kompressor kann die Signalverstärkung ausgewogen und de- zent steuern sowie den Druck und die Dichte des klangs effektiv erhöhen. Der 286s erzielt seine überragend transparente Audioperformance mit Hilfe fein abgestimmter Steuerschaltungen, welche die für herkömmliche kompressoren und Limiter typischen dynamischen verzerrungen beseitigen.
- Seite 16 3 Genereller Betrieb Stellen Sie den Frequency-Regler des De-Essers auf die Frequenz ein, über der der 286s auf Audio mit Zischlauten anspricht. Der 286s erkennt Zischlaute, indem er die hochfrequente Energie ei- nes Audiosignals mit der breitbandigen Energie dieses Signals vergleicht. Wenn die hochfrequente Energie in Relation zur breitbandigen exzessiv hoch ist, verringert der 286s blitzschnell das Gain und bewirkt somit ein “De-Essing”.
- Seite 17 3 Genereller Betrieb Das 286s Gate bietet mehr Flexibilität als herköm mliche geschaltete Gates, da es Gate und Expan- der kombiniert. Während geschaltete Gates generell nur für einen begrenzten Einsatzbereich geeig net sind (z. B. percussion), arbeitet das Gate des 286s bei niedrigen EXpANSION RATIO- Einstellungen wie ein sanfter Abwärtsexpander (ideal für Gesang, Gitarren etc.) und bei hohen...
- Seite 18 11:00 Uhr. passen Sie diese Regler so an, dass die Hintergrundgeräusche gegated werden, wenn der Gesangspart leise ist oder pausiert. Da minimale Bearbeitungsstärken häufig die besten Ergebnisse erzielen, sollten Sie die 286s prozes soren anfänglich (nach Bedarf ) eher konservativ anwenden. Setzen Sie Effekte nicht zu stark ein, wenn es nicht unbedingt nötig ist.
- Seite 19 ◊ programmabhängig: Anwenden, wenn das programmmaterial behandelt werden muss. Nur so stark wie nötig bearbeiten. Nicht empfohlen: Der 286s ist generell für diese Anwendungen nicht geeignet. Kompressor Hinweis: Der kompressor ist deaktiviert, wenn Compressor DRIvE auf “Off” steht. Empfohlene anfängliche kompressor-Einstellungen: Signal in der Mischung hervorheben Gesangsdarbietung glätten...
-
Seite 20: Kapitel 4 - Probleme, Mögliche Ursachen, Lösungen
4 - probleme, mögliche Ursachen, Lösungen prüfen Sie immer, ob das problem nicht im eingespeisten Quellenmaterial oder bei anderen kompo- nenten des Systems liegt. Wenn bei der Anwendung des 286s weiterhin probleme auftreten, lassen sich diese eventuell wie folgt lösen. - Seite 21 Umfang wiederhergestellt werden. Dies gilt besonders bei Beteiligung der rückseitigen INSERT-Buchse. Dadurch wird ein Gerät (z. B. Equalizer) direkt zwischen Mic preamp-Sektion und processing-Sektion des 286s geschaltet – wobei Brummen oder andere vom Gerät mitgebrachte un- erwünschte Bassfrequenzen nicht via HIGHpASS-Taste korrigiert werden können. Daher sollten Sie LF DETAIL in den meisten Fällen zurückhaltend einsetzen.
-
Seite 22: Kapitel 5 - Technischer Support Und Werksservice
5 - Technischer Support und Werksservice Der 286s ist komplett als Solid-State-produkt konzipiert, dessen komponenten auf Höchstleistung und hohe Zuverlässigkeit ausgelegt sind. jeder 286s wird im Werk getestet und kalibriert und sollte während seiner gesamten Lebensdauer keinerlei interne Einstellungen be nötigen. Sie sollten den 286s daher erst dann ans Werk zurückschicken, nachdem Sie im Hand buch nachgelesen und den... -
Seite 23: Kapitel 6 - Technische Daten
286s kapitel 6 Technische Daten MIkROFONEINGANG schwimmend symmetrisch, pol 2 Heiß Impedanz ~ 4,2 kΩ symmetrisch Maximalpegel 0,25 Ueff, verstärkung = 30 dB Gain-Regelbereich +0 dB ... +60 dB phantomspannung +48 vDC, angelegt an die XLR pole 2 und 3 über 6,81 kΩ Widerstände Gleichtaktunterdrückung... - Seite 24 286s kapitel 6 Technische Daten ENHANCER HF Detail Charakteristik programmgesteuerter Shelving-Equalizer, ca. 15 dB max. HF-verstärkung LF Detail Charakteristik glockenförmige verstärkung @ 80 Hz, glockenförmige Bedämpfung @ 250 Hz, Ratio ist ca. 2:1 EXpANDER/GATE Threshold-Bereich OFF ... +15 dBu Expansion Ratio regelbar 1,5:1 ...
-
Seite 25: Kapitel 7 - Blockdiagramm
286s kapitel 7 - Blockdiagramm... - Seite 26 286s...
- Seite 27 286s...
- Seite 28 8760 South Sandy Parkway • Sandy, Utah 84070 Fon: (801) 568-7660 • Fax (801) 568-7662 Fax international: (801) 568-7583 Besuchen Sie uns unter www.dbxpro.com 18-0728v-A Gedruckt in China...
