Rückseite

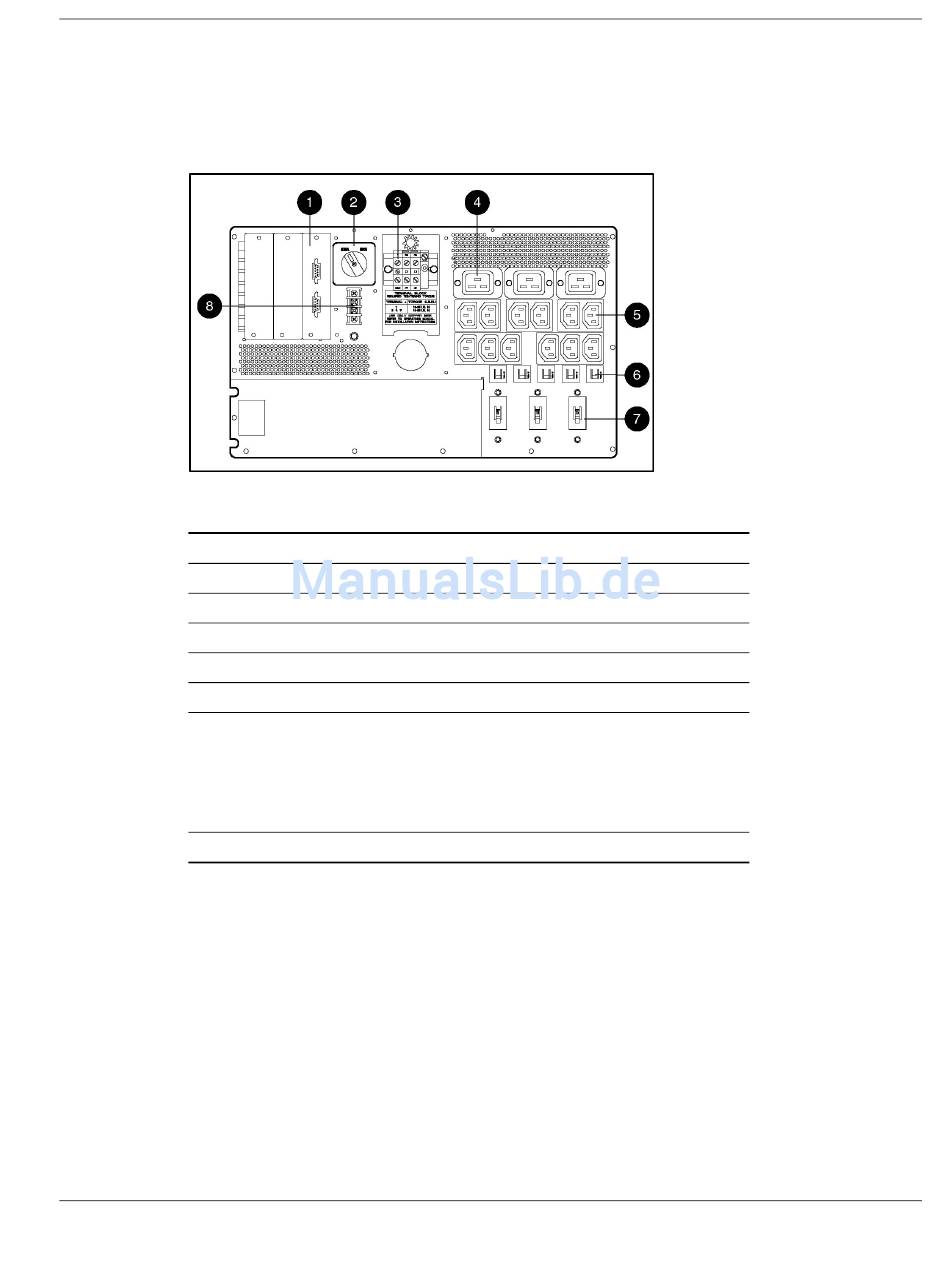

Die Rückansicht des UPS ist in den Abbildungen 1-2 und 1-3 (Nummerierung
der Lastsegmente) dargestellt.
Abbildung 1-2: Konfiguration der Rückseite
Nr.
1
2
3
4
5
6
7
8
HP Uninterruptible Power System R6000 Modelle Benutzerhandbuch
Beschreibung
Kommunikationsschnittstellen
Manueller Bypass-Schalter
Eingangsklemmblock
16-A-Buchsen
10-A-Buchsen
Schutzschalter für Segmente (von links nach rechts) 1, 2, 3, 4 und 5
Schutzschalter für (von links nach rechts)
•
Segmente 1 und 4
•
Segment 2
•
Segmente 3 und 5
REPO-Anschluss
