Votronic Switch Unit 40 Montage- Und Bedienungsanleitung Seite 4

Werbung

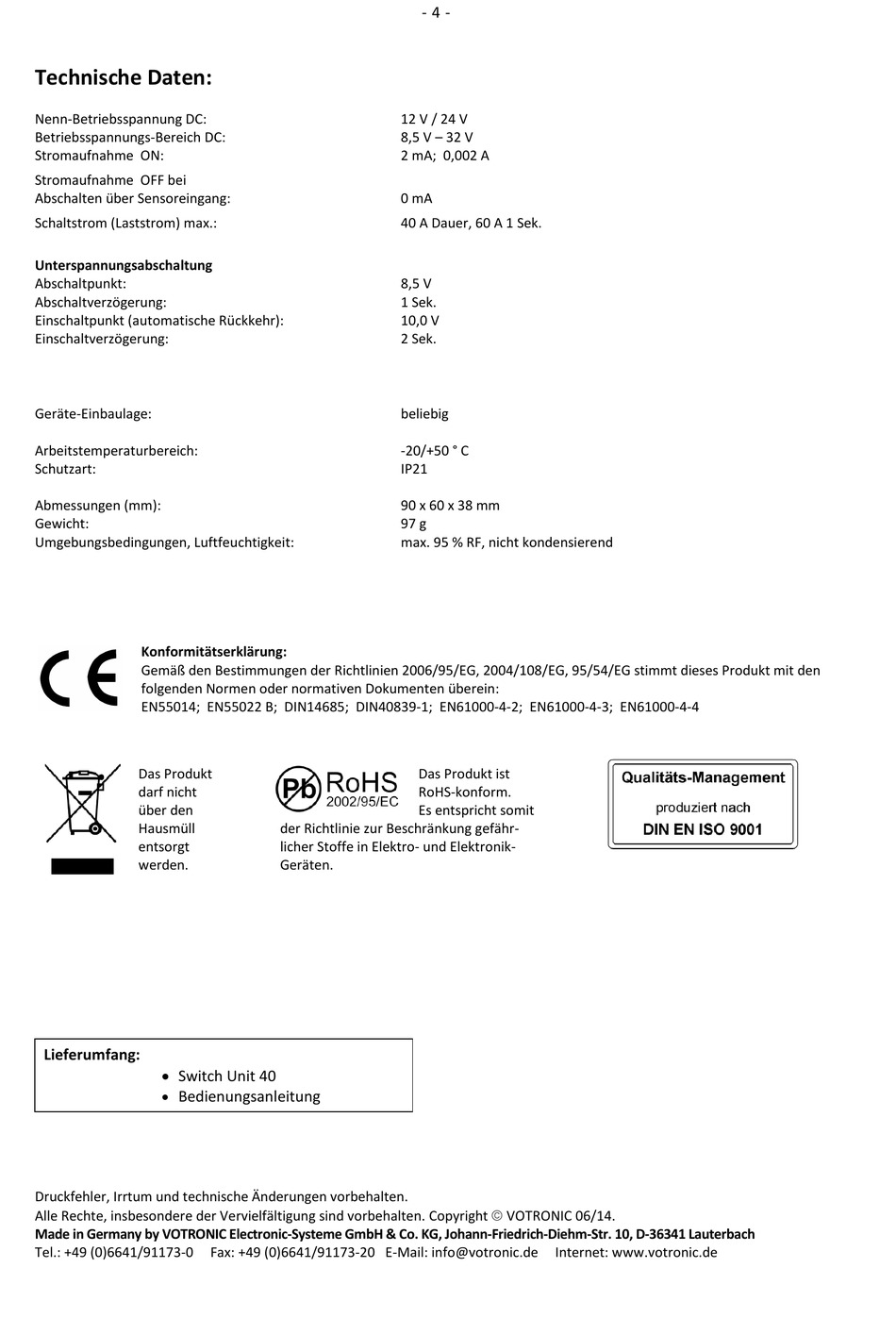

Technische Daten:
Nenn-Betriebsspannung DC:
Betriebsspannungs-Bereich DC:
Stromaufnahme ON:
Stromaufnahme OFF bei
Abschalten über Sensoreingang:
Schaltstrom (Laststrom) max.:
Unterspannungsabschaltung
Abschaltpunkt:
Abschaltverzögerung:
Einschaltpunkt (automatische Rückkehr):
Einschaltverzögerung:
Geräte-Einbaulage:
Arbeitstemperaturbereich:
Schutzart:
Abmessungen (mm):
Gewicht:
Umgebungsbedingungen, Luftfeuchtigkeit:
Konformitätserklärung:
Gemäß den Bestimmungen der Richtlinien 2006/95/EG, 2004/108/EG, 95/54/EG stimmt dieses Produkt mit den
folgenden Normen oder normativen Dokumenten überein:
EN55014; EN55022 B; DIN14685; DIN40839-1; EN61000-4-2; EN61000-4-3; EN61000-4-4
Das Produkt
darf nicht
über den
Hausmüll
entsorgt
werden.
Lieferumfang:
 Switch Unit 40
Bedienungsanleitung
Druckfehler, Irrtum und technische Änderungen vorbehalten.
Alle Rechte, insbesondere der Vervielfältigung sind vorbehalten. Copyright  VOTRONIC 06/14.
Made in Germany by VOTRONIC Electronic-Systeme GmbH & Co. KG, Johann-Friedrich-Diehm-Str. 10, D-36341 Lauterbach
Tel.: +49 (0)6641/91173-0
der Richtlinie zur Beschränkung gefähr-
licher Stoffe in Elektro- und Elektronik-
Geräten.
Fax: +49 (0)6641/91173-20 E-Mail: info@votronic.de
- 4 -
12 V / 24 V
8,5 V – 32 V
2 mA; 0,002 A
0 mA
40 A Dauer, 60 A 1 Sek.
8,5 V
1 Sek.
10,0 V
2 Sek.
beliebig
-20/+50 ° C
IP21
90 x 60 x 38 mm
97 g
max. 95 % RF, nicht kondensierend
Das Produkt ist
RoHS-konform.
Es entspricht somit
Internet: www.votronic.de
