Trinkwasser-Abdeckung; Montage Zwischenstück; Inspektion Und Wartung - Graf Carat XL Wartungsanleitung

6.
6.3

Trinkwasser-Abdeckung

Das Trinkwasser-Teleskop ist mit einem zweiten
aufliegenden Deckel versehen. Dieser ist ebenfalls
immer, außer bei Arbeiten im Behälter, auf dem
Teleskop-Rand aufgesteckt.
Bevor der untere Teleskop-Deckel aufgesetzt wird,
muss die Dichtung umlaufend in der Nut eingelegt
sein.
ACHTUNG: Obere Trinkwasser-Abdeckung dient nur
als Schutzabdeckung und ist nicht begehbar!

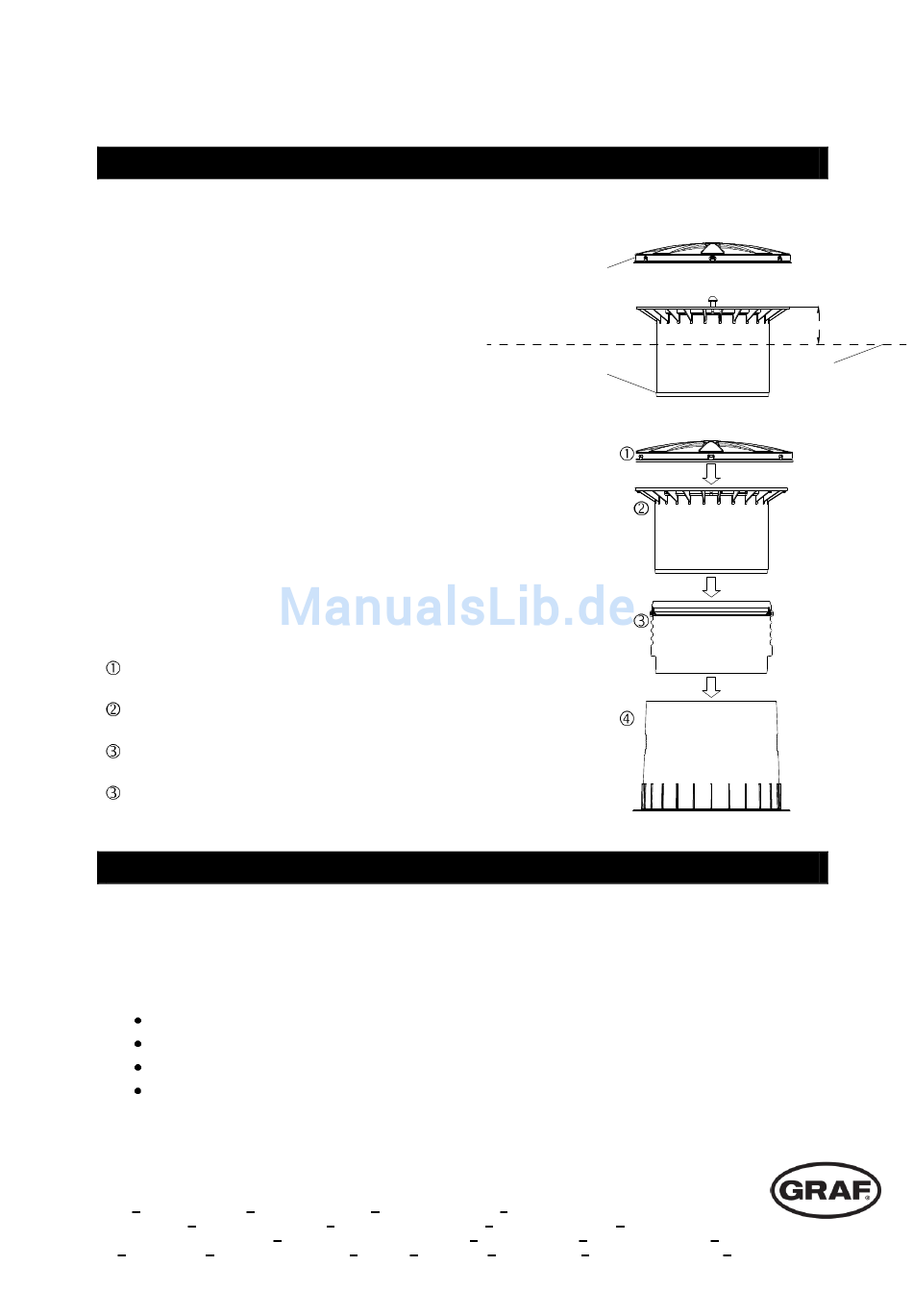

6.4 Montage Zwischenstück
Wird bei größeren Erdüberdeckungen ein Zwischenstück benötigt
wird dieses unter Zuhilfenahme von Schmierseife in den Tankdom
eingesetzt. In die oberste Nut des Zwischenstücks wird die
Profildichtung eingelegt und großzügig eingefettet. Anschließend
den Trinkwasser-Teleskop Domschacht einschieben und an die
geplante Geländeoberfläche anpassen.
max. Erdüberdeckung 1500 mm
Trinkwasser-Abdeckung
Trinkwasser-Teleskop- Domschacht (um 5° neigbar)
Zwischenstück
Tankdom (um 360° drehbar)
Die gesamte Anlage ist mind. alle drei Monate auf Dichtheit, Sauberkeit und Standsicherheit zu
überprüfen.
Eine Wartung der gesamten Anlage sollte in Abständen von ca. 5 Jahren erfolgen. Dabei sind alle
Anlagenteile zu reinigen und auf ihre Funktion zu überprüfen. Bei Wartungen sollte wie folgt
vorgegangen werden:
Behälter restlos entleeren
Flächen und Einbauteile mit Wasser reinigen
Schmutz aus dem Behälter restlos entfernen
alle Einbauteile auf ihren festen Sitz überprüfen.
Otto Graf GmbH Carl-Zeiss-Str. 2-6
GRAF Distribution S.A.R.L 45, route d´Ernolsheim
GRAF Iberica Tecnología del Plástico S.L.
GRAF UK Ltd Target House
Tankdom und Trinkwasser-Teleskop Domschacht montieren
7.

Inspektion und Wartung

DE-79331 Teningen Tel.: +49 7641 589-0
FR-67120 Dachstein Gare
Marquès Caldes de Montbui, 114
Thorpe Way Ind. Estate Banbury
mail@graf.info
www.graf.info
T rinkw as ser
Ab deck ung
T rinkw as ser
T ele s ko p-D om s chac ht
8 / 32
Fax: +49 7641 589-50
Tél.:+33 388 49-7310
ES-17003 Girona Tel.: +34 972 913767
Oxfordshire UK-OX16 4SP Tel.: +44 1608 661-500
ca . 20 cm
G elä nde-
oberk ante
Fax: +33 388 49-3280
Fax: +34 972 913766
Fax: + 44 1295 211333
2015-08
