Elektroanschluß
Elektroanschluss

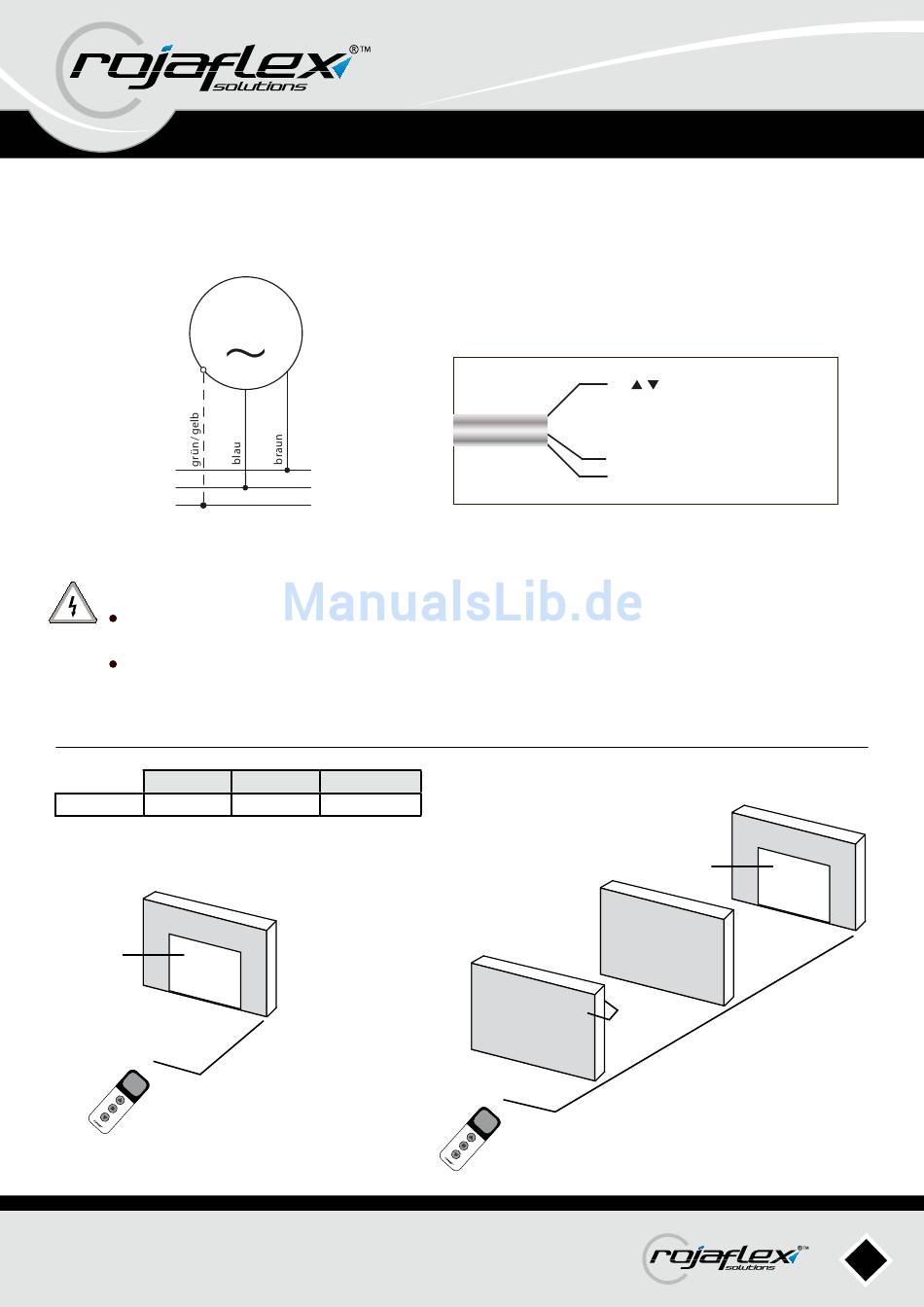

Steuerung eines Antriebes mit einem einpoligen Rollladenschalter
L1
N
PE
Bei allen Arbeiten an elektrischen Anlagen besteht Lebensgefahr durch Stromschlag
Der Netzanschluss des Rohrmotors und alle Arbeiten an elektrischen Anlagen dürfen nur durch eine zugelassene Elektrofachkraft
nach den Anschlussplänen in dieser Anleitung erfolgen.
Führen Sie alle Montage- und Anschlussarbeiten im spannungsfreien Zustand aus.
Reichweitenkontrolle
L1 direkt
230V / 50Hz
150 m
motorisierter
Rollladen
5
M
L2 indirekt
Funkfrequenz
35 m
433,92 MHz
L1
ist eine eingetragene Marke der SCHÖNBERGER Rolladenfabrik GmbH & Co. KG, Münchner Straße 49-51, 82069 Hohenschäftlarn
Installationsplan und Anschlussplan für die Montage an der rechten Seite.
L 1 ( / )
N
PE
Farbskala der Motorleitung
L 1 = Drehrichtung 1 (braun)
N = Neutralleiter (blau)
PE = Erdung (grün/gelb)
motorisierter
Rollladen
30 cm
L2
4
