9. Fronttafelaudioanschluss (10-1 pol. AAFP)
Dieser Anschluss dient zum Verbinden eines Fronttafel-Audio E/A-Moduls, das
an der Fronttafel des Computers befestigt wird und entweder HD Audio oder den
herkömmlichen AC '97 Audiostandard unterstützt. Verbinden Sie das Ende des
Fronttafelaudio E/A-Modulkabels mit diesem Anschluss.

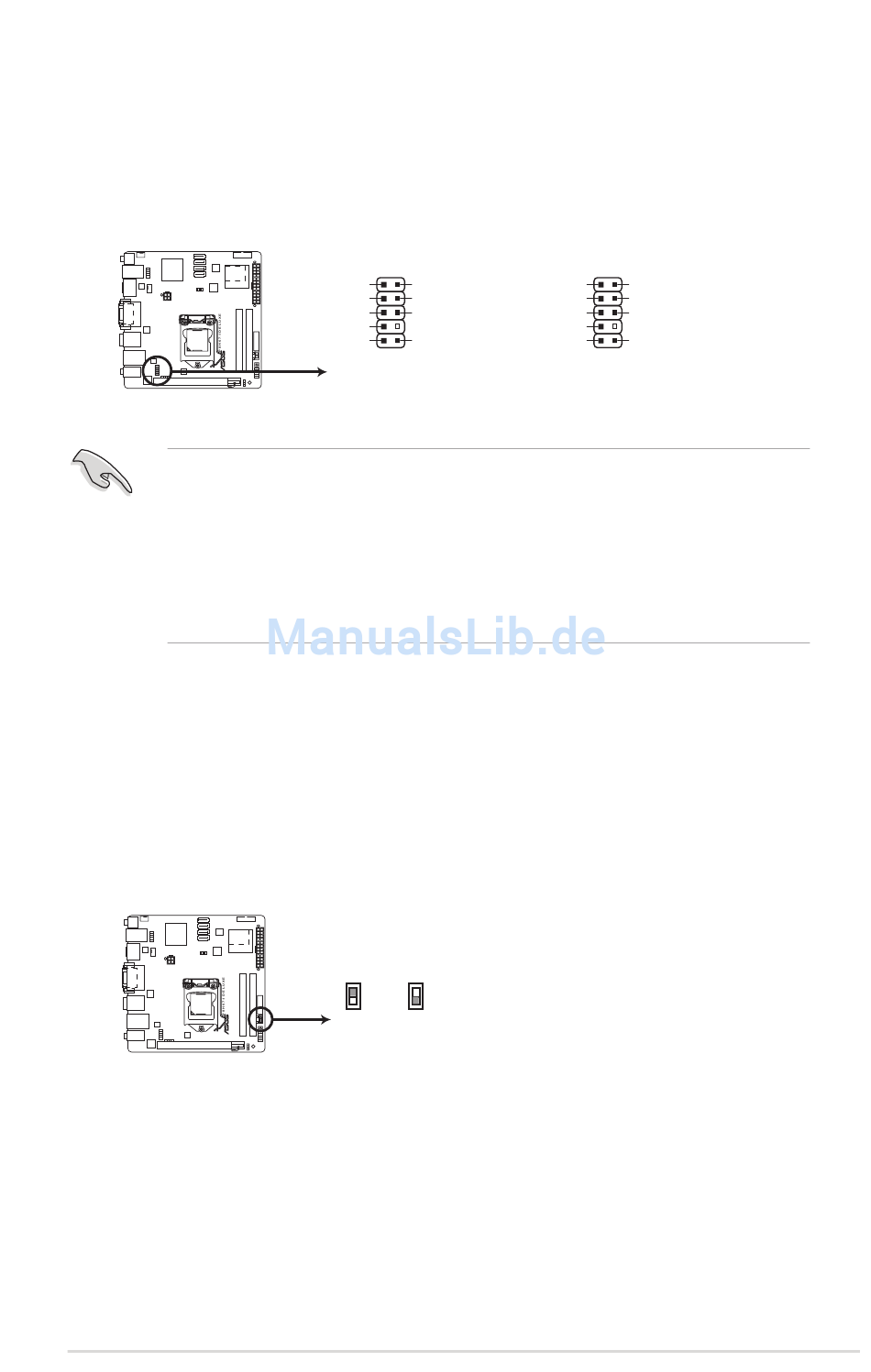

P8H67-I DELUXE Front panel audio connector
• Es wird empfohlen, ein High-Definition Fronttafel Audio E/A-Modul mit diesem Anschluss
zu verbinden, um die High-Definition Audiofunktionen dieses Motherboards nutzen zu
können.
• Wenn Sie an diesen Anschluss ein High-Definition Fronttafelaudiomodul anschließen
möchten, vergewissern Sie sich, dass das Element Front Panel Type in BIOS zu [HD]
eingestellt ist. Wenn Sie statt dessen ein AC' 97-Fronttafelaudiomodul anschließen
möchten, stellen Sie das Element auf [AC97] ein. Standardmäßig ist der Anschluss auf
[HD] gestellt. Siehe Abschnitt 2.5.6 Onboard Devices Configuration für Details.
1.8

Onboard-Schalter

Die integrierten Schalter ermöglichen Ihnen die Feineinstellung der Leistung während der
Arbeit an einen offenen System oder einen Testaufbau. Dies ist ideal für Übertakter und
Spieler, die ständig die Einstellungen ändern, um die Systemleistung zu verbessern.
1. GPU Boost-Schalter
Mit diesem Schalter können Sie die GPU Boost-Funktion aktivieren oder deaktivieren.
P8H67-I DELUXE GPU Boost switch
Kapitel 1: Produkteinführung
PIN 1
PORT1 L GND
PORT1 R PRESENCE#
PORT2 R SENSE1_RETUR
SENSE_SEND
PORT2 L SENSE2_RETUR
HD-audio-compliant
pin definition
GPU Boost
Enable Disable
(Default)
AAFP
PIN 1
MIC2 AGND
MICPWR NC
Line out_R NC
NC
Line out_L NC
Legacy AC'97
compliant definition
1-15
