Kapitel 2 Installationsanleitung; Fast-Ethernet-Medienkonverter; Wdm-Fast-Ethernet-Medienkonverter - TP-Link MC100CM Benutzerhandbuch

Kapitel 2

2.1 Fast-Ethernet-Medienkonverter

1. Der SC-Fiber-Anschluss des MC100CM sendet/empfängt Daten
mittels 1310nm-Kurzwellenlaser über Multimode-Fiber.
2. Der SC-Fiber-Anschluss des MC110CS sendet/empfängt Daten
mittels 1310nm-Kurzwellenlaser über Singlemode-Fiber.

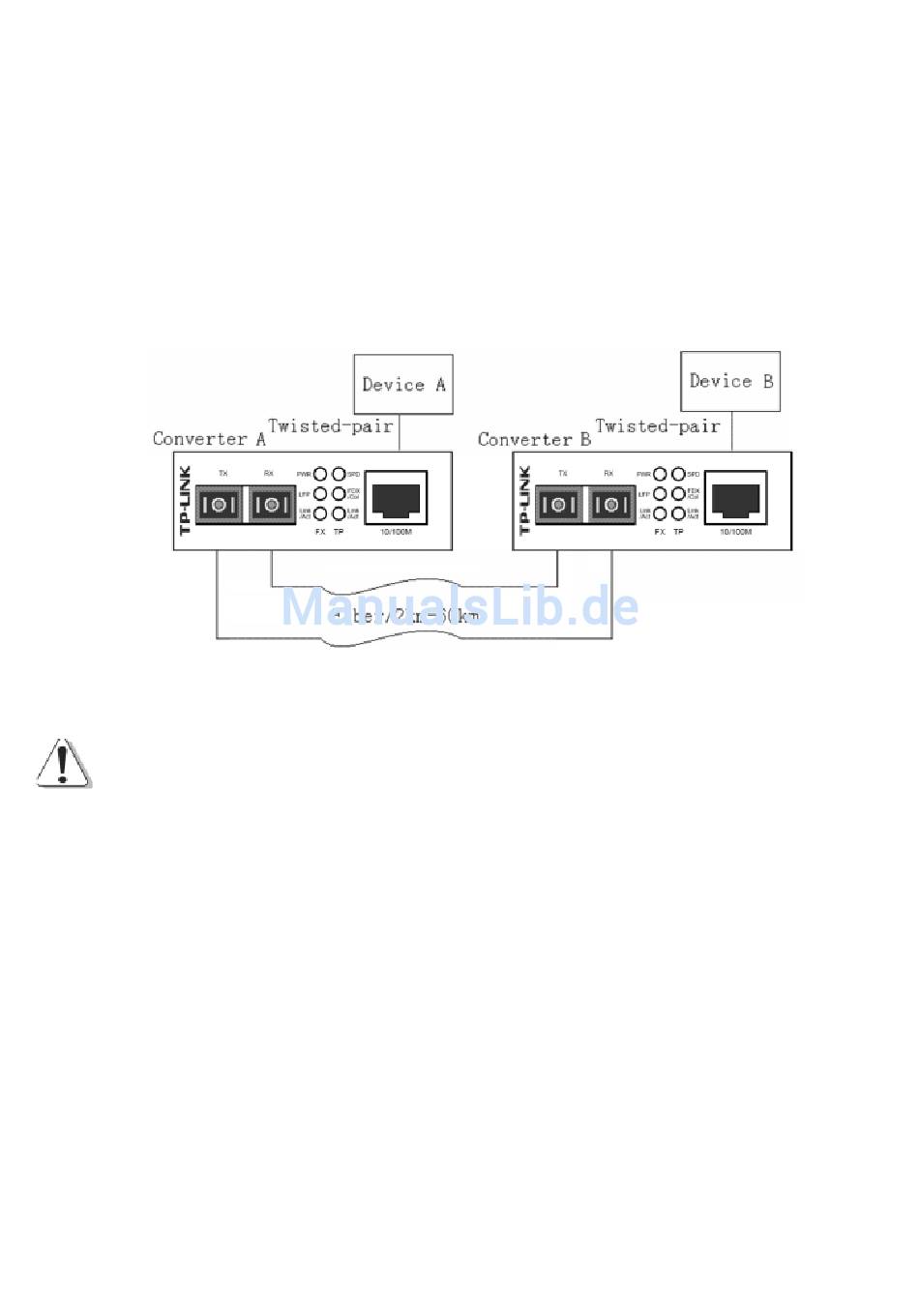

Senden und Empfangen auf unterschiedlichen Adern
Bemerkung:
In diesem Beispiel müssen entweder zwei MC100CM-Anschlüsse
oder zwei MC110CS-Anschlü sse benutzt werden.

2.2 WDM-Fast-Ethernet-Medienkonverter

1. Der SC-Fiber-Anschluss des MC111CS sendet Daten mittels
1550nm-Kurzwellenlaser, während der Datenempfang auf
1310nm Wellenlänge stattfindet (Singlemode-Fiber).
2. Der SC-Fiber-Anschluss des MC112CS sendet Daten mittels
1310nm-Kurzwellenlaser, während der Datenempfang auf
1550nm Wellenlänge stattfindet (Singlemode-Fiber).
Installationsanleitung
9
