- Seite 1 Benutzerhandbuch MC100CM MC110CS Fast-Ethernet-Medienkonverter MC111CS MC112CS WDM-Fast-Ethernet-Medienkonverter...
- Seite 2 Weder diese Spezifikationen noch Teile davon dürfen ohne Genehmigung von TP-LINK TECHNOLOGIES CO., LTD in irgendeiner Form oder auf irgendwelche Art und Weise kopiert oder für jegliche Zwecke der Übersetzung, Umwandlung oder Anpassung verwendet werden. Copyright © 2008 TP-LINK TECHNOLOGIES CO., LTD. Alle Rechte vorbehalten. http://www.tp-link.com...
-
Seite 3: Fcc Statement
FCC-STATEMENT Dieses Gerät wurde getestet und entspricht den Spezifikationen eines B-Klasse-Gerätes laut Teil 15 der FCC-Reglementierung. Diese Spezifikationen sollen gegen schädliche Einwirkungen des Geräts in einer häuslichen Umgebung schützen. Dieses Gerät erzeugt und benutzt Funksignale und kann, falls es nicht sachgemä... - Seite 4 2) Dieses Gerät muss jegliche eindringende Interferenzen tolerieren, auch solche, die unerwünschtes Verhalten hervorruft. Sä mtliche Änderungen, die nicht ausdrücklich durch die Prüfstelle genehmigt sind, können die Betriebserlaubnis erlö schen lassen. CE-Warnung Dies ist ein B-Klasse-Produkt. In einer häuslichen Umgebung kann dieses Produkt Interferenzen verursachen, welche für den Benutzer entsprechende Maßnahmen erfordern können.
-
Seite 5: Inhaltsverzeichnis
INHALTSVERZEICHNIS Verpackungsinhalt ............... 1 Kapitel 1 Einführung............... 2 Übersicht über den Konverter ........2 Konventionen ............2 Merkmale..............3 Anschlüsse und unterstützte Netzwerkkabel ..... 3 Anzeigen ..............4 1.5.1 LED-Anzeigen ..........4 1.5.2 Schalter ............6 1.5.3 Verbindungsfehlerbenachrichtigung ..... 8 Kapitel 2 Installationsanleitung .......... -
Seite 6: Verpackungsinhalt
Verpackungsinhalt In der Verpackung sollten die folgenden Gegenstände zu finden sein: Ein Konverter Ein AC/DC-Adapter Ein Benutzerhandbuch Bemerkung: Bitte stellen Sie sicher, dass die Verpackung oben stehende Dinge beinhaltet. Ist etwas davon beschädigt oder nicht enthalten, kontaktieren Sie Ihren Händler. -
Seite 7: Kapitel 1 Einführung

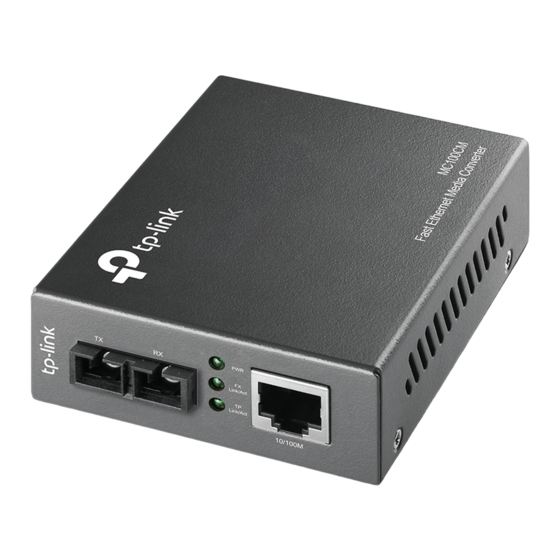

Einführung Vielen Dank, dass Sie den Fast-Ethernet-Medienkonverter MC100CM/MC110CS bzw. WDM-Fast-Ethernet-Medienkonverter MC111CS/MC112CS gewählt haben. 1.1 Übersicht über den Konverter MC100CM und MC110CS sind Fast-Ethernet-Medienkonverter. MC111CS MC112CS sind WDM-Fast-Ethernet-Medienkonverter, WDM-Technik (Wavelength Division Multiplexing) benutzen. Diese erhöht mittels Frequenzmultiplexing die Übertragungskapazität eines einadrigen Glasfaserkabels. -
Seite 8: Merkmale
Fast-Ethernet-Medienkonverter auch für WDM-Fast-Ethernet-Medienkonverter. Der in diesem Handbuch erwähnte TP-Port steht auch repräsentativ für den TX-Port. Bemerkung: Alle vier Konverter werden in diesem Handbuch zusammen behandelt. Zur Verdeutlichung der Unterschiede sei auf Abschnitt 1.4 verwiesen. 1.3 Merkmale Entspricht Standards 802.3u 10/100Base-TX 100Base-FX. -
Seite 9: Anzeigen
Netzwerkkabel: Cat.5 Twisted-Pair (im Folgenden kurz als TP bezeichnet), 1300nm 62.5/125, 50/125µm Singlemode-/Multimode-Fiber. Schnitt- Übertragungs- Übertragungs- Wellenlänge Modellnr. stelle entfernung medium am Ausgang Multimode- MC100CM RJ45--SC 1310nm Fiber, TP Singlemode- MC110CS-20 RJ45--SC 20km 1310nm Fiber, TP Singlemode- MC110CS-40 RJ45--SC 40km 1310nm Fiber, TP Singlemode- MC110CS-60 RJ45--SC... - Seite 10 Details ist auf unten stehende Tabelle hingewiesen. Name Status Bedeutung Das Gerät ist eingeschaltet. Das Gerät ist ausgeschaltet. Verbindungsfehlerbenachrichtigung ist aktiv. Verbindungsfehlerbenachrichtigung ist inaktiv. Es besteht eine gültige Verbindung. Der Konverter sendet oder empfängt Daten Link/Act Blinkend am optischen Leiter. Es besteht keine gültige Verbindung.
-
Seite 11: Schalter
1.5.2 Schalter TP_AUTO: Der TP-Port läuft mit automatischer Abstimmung. TP_DIS: Der TP-Port läuft im FORCE-Modus; TP_100M: Der TP-Port läuft im 100Base-Tx-Modus. TP_10M: Der TP-Port läuft im 10Base-T-Modus. TP_FDX: Der TP-Port läuft im Vollduplexmodus. TP_HDX: Der TP-Port läuft im Halbduplexmodus. ... - Seite 12 Gerätemodus Schalter TP_AUTO, TP_100M, TP_FDX, TP: AUTO; LFP aus LFP_ON TP_AUTO, TP_100M, TP_FDX, TP: AUTO; LFP ein LFP_OFF TP_DIS, TP_100M, TP_FDX, TP: FORCE,100M,voll; LFP ein LFP_ON TP_DIS, TP_100M, TP_FDX, TP: FORCE,100M, voll; LFP aus LFP_OFF (TP_DIS oder TP_AUTO), TP: FORCE,100M, halb; LFP ein TP_100M, TP_HDX, LFP_ON (TP_DIS oder TP_AUTO), TP: FORCE,100M, halb;...
-
Seite 13: Verbindungsfehlerbenachrichtigung
1.5.3 Verbindungsfehlerbenachrichtigung In der Regel sendet eine Seite immer weiter Pakete, wenn die andere Seite ausgefallen ist, und wartet auf eine nie eintreffende Antwort von der nicht mehr verbundenen Seite. Ist die Verbindungsfehlerbenachrichtigung aktiviert (optional mit dem Schalter LFP), werden der TP- und der FX-Port des Konverters einander über Verbindungsfehler informieren. -
Seite 14: Kapitel 2 Installationsanleitung
Kapitel 2 Installationsanleitung 2.1 Fast-Ethernet-Medienkonverter 1. Der SC-Fiber-Anschluss des MC100CM sendet/empfängt Daten mittels 1310nm-Kurzwellenlaser über Multimode-Fiber. 2. Der SC-Fiber-Anschluss des MC110CS sendet/empfängt Daten mittels 1310nm-Kurzwellenlaser über Singlemode-Fiber. Senden und Empfangen auf unterschiedlichen Adern Bemerkung: In diesem Beispiel müssen entweder zwei MC100CM-Anschlüsse oder zwei MC110CS-Anschlü... - Seite 15 Senden und Empfangen auf der selben Ader Bemerkung: Hier müssen ein MC111CS und ein MC112CS benutzt werden.
-
Seite 16: Kapitel 3 Konfiguration
1. Stellen Sie zwei Konverter Rücken an Rücken zwischen die beiden Endgeräte (hier Device A und Device B). Bemerkung: Es müssen in diesem Beispiel zwei MC100CM oder zwei MC110CS oder ein MC111CS und ein MC112CS eingesetzt werden. Andernfalls werden Fehler auftreten. -
Seite 17: Installationsvorgehensweise
3.1 Installationsvorgehensweise Benutzen Sie ein Fiberkabel, um zwei Konverter miteinander oder einen Konverter mit einem 100Base-FX-Gerät zu verbinden. 1. Verbindung eines Konverters mit einem 10/100Base-TX-Gerät (Hub oder Switch). Stellen sicher, dass Länge Cat.5-Twisted-Pair-Kabels zwischen 10/100Base-TX-Gerät und dem Konverter weniger als 100 Meter beträgt. -
Seite 18: Anhang: Spezifikationen
Anhang: Spezifikationen Standard IEEE 802.3 / IEEE 802.3u Anschlüsse 1 SC Fiber Optic; 1 RJ45-Buchse Cat.5 Twisted Pair:100m Max. Multi-mode Fiber Optic: 2km Entfernung Single-mode Fiber Optic: 20/40/60km Betrieb: 0º C..40º C Temperatur Lagerung: -40º C..70º C Lagerung: 5%..90%, nicht kondensierend Relative Feuchtigkeit Betrieb: 10%..90%, nicht kondensierend...
