5/16" Nylon-Verschlussmutter (1)–14
1/2" x 7/16" Abstandsstück (11)–2
1/2" x 5/16" Abstandsstück (24)–3
3/4" Runde Innenkappe (16)–12
7/8" Runde Innenkappe (53)–4
1/2" x 7/8" Abstandsstück (8)–2
3/4" x 1 3/4" Abstandsstück (23)–2
1/4" x 5/8" Schraube (7)–8
3/8" Nylon-Verschlussmutter (15)–4
5/16" Unterlegscheibe (3)–10
1" Runde Innenkappe (12)–11
3/8" x 1 1/2" Bolzen (34)–3
5/16" x 2" Bolzen (10)–4
5/16" x 2 1/4" Bolzen (32)–2

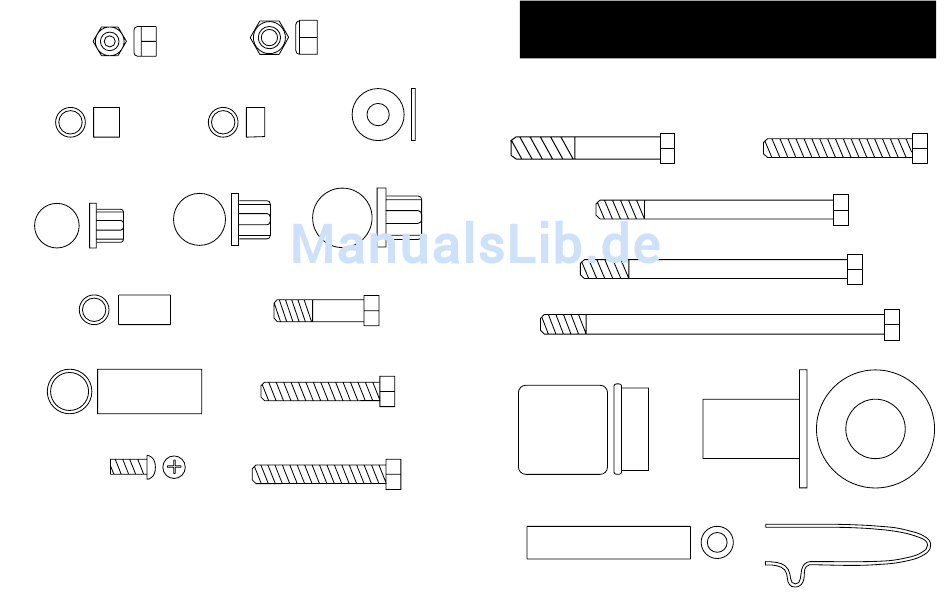

ZIEHEN SIE DIESES DIAGRAMM FÜR DIE
IDENTIFIZIERUNG DER TEILE UND DIE DETAILZEICHNUNG
AUS DER BEDIENUNGSANLEITUNG HERAUS
Dieses Diagramm soll Ihnen beim Identifizierung der kleinen Teile, die bei der Montage gebraucht werden, hel-
fen. Wichtig: Möglicherweise wurden einige der kleinen Teile zu Versandzwecken schon angebracht.
Sollten Sie ein Teil nicht gleich im Teilesack finden, überprüfen Sie bitte zunächst, ob es nicht schon befestigt
worden ist. Die Zahl in Klammern unter jedem Teil ist die Bestell-Nummer des Ersatzteils. Die zweite Zahl gibt
an, wieviele solche Teile man bei der Montage braucht.
3/8" x 2 1/2" Bolzen (14)–1
5/16" x 4 1/2" Bolzen (25)–2
5/16" x 5 1/2" Bolzen (5)–2
1 1/2" Quadratische Innenkappe (6)–11
2 3/4" Abstandhalter (26)–2
5/16" x 2 1/2" Bolzen (2)–2
5/16" x 4" Bolzen (9)–1
Gewichtsstopper (13)–3
Federklipp (27)–2
