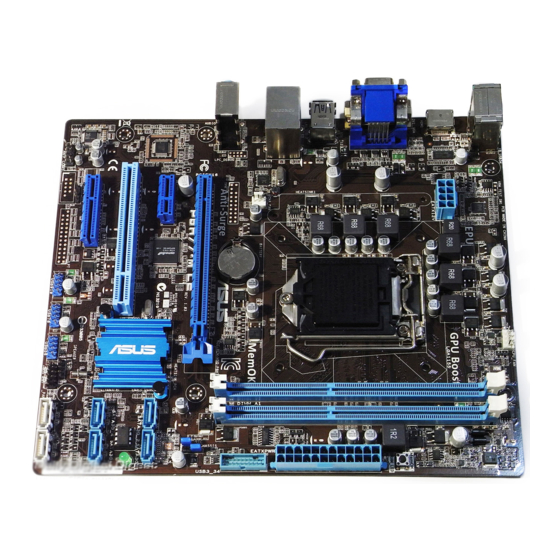

P8H77-M PRO

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Asus P8H77-M PRO

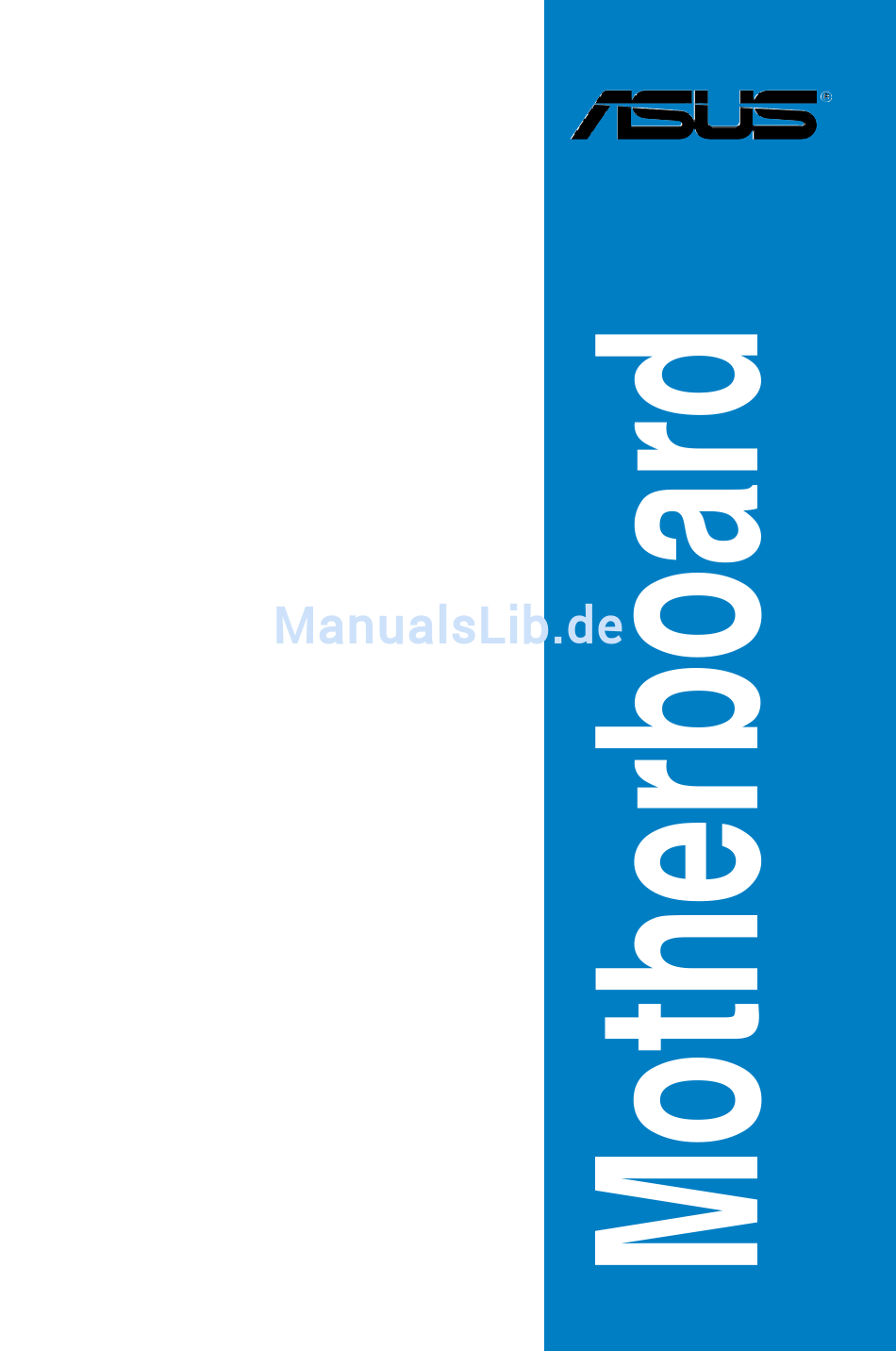

  • Seite 1 P8H77-M PRO...
  • Seite 2 ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,...
  • Seite 3: Inhaltsverzeichnis

    Inhalt Sicherheitsinformationen ..................vi Über dieses Handbuch ..................... vii P8H77-M PRO Spezifikationsübersicht ..............ix Kapitel 1: Produkteinführung Willkommen! ....................1-1 Paketinhalt ....................1-1 Sonderfunktionen ..................1-2 1.3.1 Leistungsmerkmale des Produkts ..........1-2 1.3.2 DIGI+ VRM Digital Power Design ..........1-3 1.3.3...
  • Seite 4 APM ..................3-22 3.5.8 Network Stack ................3-23 Monitor-Menü ................... 3-23 Boot-Menü ....................3-26 Tools-Menü ....................3-28 3.8.1 ASUS EZ Flash 2 Utility ............3-28 3.8.2. ASUS O.C. Profile ..............3-28 3.8.3 ASUS SPD Information ............. 3-29 Exit-Menü ....................3-30 3.10 Aktualisieren des BIOS................
  • Seite 5 Installieren der Gerätetreiber ............5-3 5.1.5 Aktivieren der ATI CrossFireX™-Technologie ......5-3 ® LucidLogix Virtu MVP ................5-4 LucidLogix Virtu MVP installieren ..............5-4 Anzeige einrichten..................5-5 LucidLogix Virtu MVP konfigurieren ............. 5-6 Hinweise ........................A-1 ASUS Recycling/Takeback Services ............A-2...
  • Seite 6: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.
  • Seite 7: Über Dieses Handbuch

    Weitere Informationen An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software- Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in ASUS-Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind.
  • Seite 8: In Diesem Handbuch Verwendete Symbole

    In diesem Handbuch verwendete Symbole Um sicherzustellen, dass Sie bestimmte Aufgaben richtig ausführen, beachten Sie bitte die folgenden Symbole und Schriftformate, die in diesem Handbuch verwendet werden. GEFAHR/WARNUNG: Informationen zum Vermeiden von Verletzungen beim Ausführen einer Aufgabe. VORSICHT: Informationen zum Vermeiden von Schäden an den Komponenten beim Ausführen einer Aufgabe.
  • Seite 9: P8H77-M Pro Spezifikationsübersicht

    Extreme Memory Profile (XMP) ® * Die max. Speichrkapazität von 32GB wird von DIMMs mit 8GB (oder größer) unterstützt. ASUS aktualisiert die QVL sobald die Speichermodule auf dem Markt verfügbar sind. ** Durch das Verhalten der CPU laufen DDR3-1866MHz- Speichermodule standardmäßig mit DDR3 1800MHz.
  • Seite 10: Asus Exklusive Übertaktungsfunktionen

    - BD Audio Layer Content Protection - Unterstützt Buchsenerkennung, Multi-Streaming und Frontblenden-Buchsenumprogrammierung - Optischer S/PDIF-Ausgang auf der Rücktafel Intel H77 Express Chipset - unterstützt ASUS USB 3.0 Boost ® UASP-Modus* - 2 x USB 3.0/2.0-Anschlüsse auf Board-Mitte und Frontblende 2 x USB 3.0/2.0-Anschlüsse an der Rücktafel (blau)
  • Seite 11 ASUS Sonderfunktionen ASUS Q-Shield ASUS Q-Slot ASUS Q-DIMM ASUS Q-Connector ASUS Quiet Thermal Solution ASUS lüfterloses Design: Eleganter Kühlkörper und - MOS-Kühlkörperdesign ASUS Fan Xpert ASUS EZ DIY ASUS UEFI BIOS EZ-Modus mit benutzerfreundlicher grafischer Schnittstelle ASUS CrashFree BIOS 3...
  • Seite 12 1 x MemOK!-Taste BIOS-Funktionen 64 Mb Flash ROM, UEFI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.7, ACPI 2.0a, mehrsprachiges BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen function, F3-Schnellwahltastenfunktion und ASUS DRAM SPD (Serial Presence Detect) - Speicherinformation WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE...
  • Seite 13: Kapitel 1: Produkteinführung

    Kapitel 1: Produkteinführung Kapitel 1: Produkteinführung Willkommen! Vielen Dank für den Kauf eines ASUS P8H77-M PRO-Motherboards! ® Eine Vielzahl von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitätsmotherboards!
  • Seite 14: Sonderfunktionen

    Sonderfunktionen 1.3.1 Leistungsmerkmale des Produkts LGA1155-Sockel für Intel Core™ i7 der 2. und 3. Generation / Core™ ® i5 / Core™ i3- / Pentium- / Celeron-Prozessoren Dieses Motherboard unterstützt die Intel 3./2. Generation Core™ i7/i5/i3/Pentium /Celeron ® ® ® -Prozessoren in LGA1155-Bauweise, mit interierten iGPU, Speicher sowie PCI Express Controller, um Onboard-Grafik über den Chipsatz, insgesamt 2-Kanal (4 DIMMs) DDR3- Speicher sowie 16 PCI Express 3.0/2.0-Bahnen zu unterstützen.
  • Seite 15: Digi+ Vrm Digital Power Design

    Kapazität nur hochwertige, leitfähige Polymerkondensatoren verwendet. Vollintegriertes USB 3.0 ASUS unterstützt strategischen USB 3.0-Zugang auf der Front- sowie Rücktafel – mit insgesamt 8 USB 3.0-Anschlüssen. Erleben Sie die neuesten Plug & Play-Standards mit 10 mal schnelleren Verbindungsgeschwindigkeiten als USB 2.0. Dieses Motherboard bietet Ihnen somit bequemen Hochgeschwindigkeitszugang.
  • Seite 16: Asus Exclusive Features

    AI Suite II Zugriff auf innovative ASUS-Funktionen mit nur einen Klick Mit einer benutzerfreundlichen Oberfläche konsolidiert ASUS AI Suite II alle exklusive ASUS-Funktionen in ein einfach zu handhabendes Software-Paket. Damit ermöglicht es die Überwachung der Übertaktung, Energieverwaltung, Kontrolle der Lüftergeschwindigkeit sowie der Spannungs- / Sensorenmesswerte, wobei sogar die Bluetooth-Steuerung durch Handys möglich ist.
  • Seite 17: Asus Turbov

    Benutzerfreundlichkeit und Ästhetik kombiniert, wird der elegante ASUS-Kühlkörper dem Benutzer ein außerordentlich leises Kühlerlebnis mit elegantem Aussehen bieten!. ASUS Fan Xpert ASUS Fan Xpert ermöglicht Ihnen die intelligente Regelung der Gehäuse- und CPU- Lüftergeschwindigkeiten entsprechend der Umgebungstemperatur, welche von unterschiedlichen klimatischen Bedingungen, der Region und der Systembelastung abhängig ist.
  • Seite 18: Weitere Sonderfunktionen

    ASUS Q-Shield Schnelle und bequeme Installation Das spezielle entwickelte ASUS Q-Shield kommt ohne den üblichen “Finger am Gehäuse” aus und macht die Installation einfach und bequem. Mit besserer elektrischen Leitfähigkeit schützt es Ihre Motherboard ideal vor statischer Elektrizität und schirmt es gegenüber elektromagnetischen Interfernzen (EMI) ab.
  • Seite 19: Bereit Für Erp

    Dieses Motherboard ist bereit für die Ökodesign Richtlinie der Europäischen Union, welche Anforderungen an Produkte und deren Energieeffizienz im Kontrast zu deren Energieverbrauch stellt. Dies entspricht dem Wunsch von ASUS, seine Produkte und deren Verpackung umweltbewusst und wiederverwertbar zu gestalten, um die Sicherheit der Kunden zu garantieren und den Einfluss auf die Umwelt so gering wie möglich zu halten.
  • Seite 20 Kapitel 1: Produkteinführung...
  • Seite 21: Chaptekapitel 2: Hardwarebeschreibungen

    Legen Sie eine deinstallierte Komponente immer auf eine geerdete Antistatik-Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Andernfalls könnten das Motherboard, Peripheriegeräte und/oder Komponenten stark beschädigt werden. ASUS P8H77-M PRO...
  • Seite 22: Motherboard-Übersicht

    DIGI +EPU SPDIF_O _HDMI 1442 EATX12V MemOK! DRAM_LED ESATA 6G _USB3_12 LAN1_USB12 CHA_FAN1 PWR_FAN Lithium Cell AUDIO CMOS Power SATA6G_E1 PCIEX16_1 P8H77-M PRO Marvell ® 8111F 9172 PCIEX1_1 Intel ® BIOS Super PCIEX1_2 PCIEX16_1 EPU_LED SPDIF_OUT SB_PWR COM1 USB910 USB78...
  • Seite 23 Systemtafelanschluss (20-8 pol. PANEL) 2-26 Clear RTC RAM (3-pol. CLRTC) 2-14 USB Anschlüsse (10-1 pol USB56, USB78, USB910) 2-22 Serieller Anschlusssockel (10-1-pol. COM1) 2-25 LPT-Anschluss (26-1-pol. LPT ) 2-24 Fronttafelaudioanschluss (10-1 pol. AAFP) 2-23 Digitaler Audioanschluss (4-1 pol. SPDIF_OUT) 2-23 ASUS P8H77-M PRO...
  • Seite 24: Zentralverarbeitungseinheit (Cpu)

    Reparaturkosten, wenn die Schäden durch die Anlieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS nimmt die Return Merchandise Authorization (RMA)- Anfrage nur an, wenn das Motherboard mit der Abdeckung am LGA1155-Sockel geliefert wurde.
  • Seite 25: Systemspeicher

    Ein DDR3-Module sind anders gekerbt als DDR- oder DDR2-Module. Installieren Sie KEINEN DDR- oder DDR2-Speichermodul auf einen DDR3-Steckplatz. P8H77-M PRO P8H77-M PRO 240-pin DDR3 DIMM sockets Empfohlene Speicherkonfigurationen Wir empfehlen Ihnen, dass Sie die Speichermodule für bessere Übertaktungsmöglichkeiten in den blauen Steckplätzen installieren.
  • Seite 26 • Die Speichermodule benötigen evtl. bei der Übertaktung und bei der Nutzung unter voller Systemlast (mit vier DIMMs) ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten. Besuchen Sie für die neuste QVL die ASUS-Webseite www.asus.com. P8H77-M PRO Motherboard Liste qualifizierter Anbieter (QVL) DDR3 2400 MHz Vendors Part No.
  • Seite 27 • 4GX(XMP) KINGSTON KHX2133C9AD3X2K2/ 4GB (2x2GB) DS - 9-11-9-27 1.65V • • • 4GX(XMP) KINGSTON KHX2133C9AD3T1K4/ 8GB (4x2GB) DS - 9-11-9-27 1.65V • • • 8GX(XMP) KINGSTON KHX2133C9AD3T1FK4/ 8GB (4x2GB) DS - 1.65V • • • 8GX(XMP) ASUS P8H77-M PRO...
  • Seite 28 P8H77-M PRO Motherboard Liste qualifizierter Anbieter (QVL) DDR3 2000 MHz (Fortsetzung) Vendors Part No. Size Chip Chip NO. Timing Voltage DIMM socket support Brand (Optional) 1 DIMM 2 4 DIMMs DIMMs Apacer 78.AAGD5.9KD(XMP) DS - 9-9-9-27 1.65V • • • (3x2GB) CORSAIR CMZ4GX3M2A2000C10(XMP) 4GB SS - 10-10- 1.50V •...
  • Seite 29 1.65V • • • KINGSTON KHX1600C9D3K3/6GX(XMP) 6GB(3 x 2GB) DS 1.65V • • • KINGSTON KHX1600C9D3T1BK3/ 6GB(3 x 2GB) DS 9-9-9-27 1.65V • • • 6GX(XMP) KINGSTON KHX1600C9D3K2/8GX(XMP) 8GB(2 x 4GB) DS 9-9-9-27 1.65V • • • ASUS P8H77-M PRO...
  • Seite 30 P8H77-M PRO Motherboard Liste qualifizierter Anbieter (QVL) DDR3 1600 MHz (Fortsetzung) Vendors Part No. Size Chip Chip NO. Timing Voltage DIMM socket support Brand (Optional) 1 DIMM 2 4 DIMMs DIMMs KINGSTON KHX1600C9D3P1K2/8G 8GB(2 x 1.5V • • • 4GB) Super Talent WA160UX6G9 6GB(3 x • 2GB) Transcend JM1600KLN-8GK...
  • Seite 31 J2108BCSE-DJ-F 1.5V • • • (low profile) KINGSTON KVR1333D3N9/4G DS ELPIDA J2108BCSE-DJ-F 1.5V • • • (low profile) KINGSTON KVR1333D3N9/4G DS KTC D2568JENCNGD9U - 1.5V • • • KINGSTON KVR1333D3N9/4G DS Hynix H5TQ2G83AFR • • • ASUS P8H77-M PRO 2-11...
  • Seite 32 P8H77-M PRO Motherboard Liste qualifizierter Anbieter (QVL) DDR3 1333 MHz (Fortsetzung) Vendors Part No. Size Chip Brand Chip NO. Timing Voltage DIMM socket support (Optional) 1 DIMM 2 DIMMs 4 DIMMs KINGSTON KVR1333D3N9/4G-SP DS KINGSTON D2568JENCPGD9U - 1.5V • • • (low profile) Micron MT4JTF12864AZ-1G4D1 SS Micron OJD12D9LGQ •...
  • Seite 33 ASUS bietet die exklusive Unterstützung der Hyper-DIMM-Funktion. • Hyper-DIMM-Unterstützung basiert auf den physikalischen Eigenschaften der entsprechenden CPUs. Um Hyper DIMM zu unterstützen, laden Sie in BIOS die Einstellungen für X.M.P. oder D.O.C.P. • Die neueste QVL finden Sie auf der ASUS-Webseite. ASUS P8H77-M PRO 2-13...
  • Seite 34: Erweiterungssteckplätze

    Das Netzkabel muss unbedingt vor der Installation oder dem Entfernen der Erweiterungskarten ausgesteckt werden. Ansonsten können Sie sich verletzen und die Motherboardkomponenten beschädigen. DIGI +EPU P8H77-M PRO BIOS SB_PWR SP Nr. Steckplatzbeschreibung PCIe 3.0/2.0 x16_1 slot [blau] (im x16 Modus) PCIe 2.0 x1_1-Steckplatz...
  • Seite 35: Irq-Zuweisungen Für Dieses Motherboard

    – – – – gemeins – USB 2.0_1 – – – – – – – gemeins USB 2.0_2 – – – – – – – gemeins USB 3.0 gemeins – – – – – – – ASUS P8H77-M PRO 2-15...
  • Seite 36: Jumper

    P8H77-M PRO Normal Clear RTC (Default) P8H77-M PRO Clear RTC RAM So wird das RTC-RAM gelöscht: Schalten Sie den Computer aus und trennen Sie ihn vom Netz. Stecken Sie die Jumpersteckbrücke für 5 bis 10 Sekunden von 1-2 (Standard-einstellung) zu 2-3 um, und dann wieder in die ursprüngliche Position 1-2 zurück.
  • Seite 37: Onboard-Schalter

    Timing-Set getestet wurde. Wenn die installierten DIMMs nach den kompletten Einstellungsvorgang immer noch nicht funktionieren, leuchtet die DRAM_LED dauerhaft. Tauschen Sie die DIMMs mit Modellen, die in der QVL (Qualified Vendors Lists) in diesen Handbuch oder auf der ASUS-Webseite unter www.asus.com empfohlen werden, aus.
  • Seite 38: Gpu Boost

    BIOS-Setupprogramm ändern und die EPU-Funktion aktivieren. Jedoch wird das System die letzten von Ihnen vorgenommenen Einstellungen übernehmen. GPU Boost-Schalter Mit diesen Schalter können Sie die Funktion GPU Boost aktivieren/deaktivieren. GPU Boost P8H77-M PRO P8H77-M PRO GPU Boost switch Kapitel 2: Hardwarebeschreibungen 2-18...
  • Seite 39: Onboard Leds

    SB_PWR P8H77-M PRO Standby Power Powered Off P8H77-M PRO Onboard LED DRAM LED Die DRAM LED zeigt den DRAM-Status während des POST (Power-on Self Test) an. Falls ein Fehler gefunden wird, wird die DRAM-LED solange aufleuchten, bis der Fehler behoben wurde. Dieses benutzerfreundliche Design bietet eine intiutive Lösung, Fehler in nur einer Sekunde zu lokalisieren.
  • Seite 40 GPU Boost LED Die GPU Boost LED leuchtet, wenn der GPU Boost-Schalter auf Enable steht. GPU_LED P8H77-M PRO P8H77-M PRO GPU Boost LED Kapitel 2: Hardwarebeschreibungen 2-20...
  • Seite 41: Interne Anschlüsse

    Technologie über den integrierten Intel H77-Chipsatz eine RAID 0, 1, 5 und 10- ® Konfiguration erstellen. P8H77-M PRO P8H77-M PRO Intel SATA 6.0Gb/s connectors ® • Diese Anschlüsse sind standardmäßig auf [AHCI Mode] eingestellt. Wenn Sie planen, mit Laufwerken an diesen Anschlüssen ein RAID-Set zu erstellen, setzen Sie in BIOS das Element SATA Mode zu [RAID Mode].
  • Seite 42 Technologie über den integrierten Intel H77-Chipsatz eine RAID 0, 1, 5 und 10- ® Konfiguration erstellen. P8H77-M PRO P8H77-M PRO Intel SATA 3.0Gb/s connectors ® • Diese Anschlüsse sind standardmäßig auf [AHCI Mode] eingestellt. Wenn Sie planen, mit Laufwerken an diesen Anschlüssen ein RAID-Set zu erstellen, setzen Sie in BIOS das Element SATA Mode zu [RAID Mode].
  • Seite 43 Diese Anschlüsse sind für Serial ATA 6.0Gb/s-Signalkabel der Serial ATA 6.0 Gb/s- Festplattenlaufwerke vorgesehen. SATA6G_E1 RSATA_TXP1 RSATA_TXN1 RSATA_RXP1 P8H77-M PRO RSATA_RXN1 P8H77-M PRO Marvell SATA 6.0 Gb/s connectors ® • Die Anschlüsse SATA6G_E1 (marineblau) sind nur für Datenlaufwerke vorgesehen. ATAPI-Geräte werden nicht unterstützt. ® •...
  • Seite 44 P8H77-M PRO USB2.0 connector Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen, sonst wird das Motherboard beschädigt! Verbinden Sie zuerst ein USB-Kabel mit dem ASUS Q-Connector (USB, blau), und verbinden Sie dann den Q-Connector (USB) mit dem USB-Anschluss auf dem Motherboard, falls das Gehäuse Fronttafel USB-Anschlüsse vorsieht.
  • Seite 45 PIN 1 P8H77-M PRO HD-audio-compliant Legacy AC’97 pin definition compliant definition P8H77-M PRO Front panel audio connector • Es wird empfohlen, ein High-Definition Fronttafel Audio E/A-Modul mit diesem Anschluss zu verbinden, um die High-Definition Audiofunktionen dieses Motherboards nutzen zu können. •...
  • Seite 46 Der LPT (Line Printing Terminal) -Anschluss unterstützt Geräte wie z. B. Drucker. LPT ist als IEEE 1284 standardisiert, welches die parallele Schnittstelle bei IBM- kompatiblem PCs ist. SLCT BUSY ACK# P8H77-M PRO SLIN# INIT# ERR# STB# PIN 1 P8H77-M PRO Parallel Port Connector Kapitel 2: Hardwarebeschreibungen 2-26...
  • Seite 47 Sie ein System mit vielen stromverbrauchenden Geräten einrichten. Das System wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht ausreicht. • Wenn Sie sich über die Mindeststromanforderungen Ihres Systems nicht sicher sind, hilft Ihnen evtl. der Leistungsrechner unter http://support.asus.com/ PowerSupplyCalculator/PSCalculator.aspx?SLanguage=de-de Liste empfohlener Netzteile ASUS P8H77-M PRO 2-27...
  • Seite 48 P8H77-M PRO IDE_LED PWRSW RESET * Requires an ATX power supply P8H77-M PRO System panel connector • Systemstrom-LED (2-pol. PLED) Dieser 2-pol. Anschluss wird mit der Systemstrom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die Systemstrom- LED leuchtet, wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Energiesparmodus befindet.
  • Seite 49: Aufbau Des Computersystems

    Zusatzwerkzeug und Komponenten für den PC-Aufbau 1 Tüte mit Schrauben Philips (Kreuz)-Schreubenzieher PC-Gehäuse Netzteil Intel LGA 1155 CPU Intel LGA 1155-kompatibler CPU-Lüfter DIMM SATA-Festplatte Optisches SATA-Laufwerk (Optional) Grafikkarte (Optional) Das Werkzeug und die Komponenten in der Tabelle sind nicht im Motherboard-Paket enthalten. ASUS P8H77-M PRO 2-29...
  • Seite 50: Installieren Der Cpu

    2.3.2 Installieren der CPU Die LGA1156 CPU ist nicht mit LGA1155-Sockeln kompatibel. Installieren Sie KEINE LGA1156 CPU in den LGA1155-Sockel. Kapitel 2: Hardwarebeschreibungen 2-30...
  • Seite 51 ASUS P8H77-M PRO 2-31...
  • Seite 52: Installieren Von Cpu-Kühlkörper Und Lüfter

    2.3.3 Installieren von CPU-Kühlkörper und Lüfter Falls erforderlich, bringen Sie die Wärmeleitpaste auf den CPU- Kühlkörper und die CPU an, bevor Sie den CPU-Kühlkörper und Lüfter montieren. So installieren Sie den CPU-Kühlkörper und -Lüfter: Kapitel 2: Hardwarebeschreibungen 2-32...
  • Seite 53: So Deinstallieren Sie Den Cpu-Kühlkörper Und -Lüfter

    So deinstallieren Sie den CPU-Kühlkörper und -Lüfter: ASUS P8H77-M PRO 2-33...
  • Seite 54: Installieren Eines Dimms

    2.3.4 Installieren eines DIMMs Entfernen eines DIMMs Kapitel 2: Hardwarebeschreibungen 2-34...
  • Seite 55: Motherboard-Installation

    2.3.5 Motherboard-Installation Die Abbidlungen in diesem Abschnitt werden nur als Referenz bereitgestellt. Das Motherboard- Layout kann sich je nach Modell unterscheiden, der Installationsvorgang bleibt aber gleich. ASUS P8H77-M PRO 2-35...
  • Seite 56 P8H77-M PRO Ziehen Sie die Schrauben nicht zu fest! Das Motherboard könnte sonst beschädigt werden. Kapitel 2: Hardwarebeschreibungen 2-36...
  • Seite 57: Atx-Netzanschluss

    2.3.6 ATX-Netzanschluss ODER ODER ASUS P8H77-M PRO 2-37...
  • Seite 58: Sata-Gerätanschlüsse

    2.3.7 SATA-Gerätanschlüsse ODER ODER Kapitel 2: Hardwarebeschreibungen 2-38...
  • Seite 59: E/A-Anschlüsse Auf Der Vorderseite

    2.3.8 E/A-Anschlüsse auf der Vorderseite ASUS Q-Connector USB 2.0-Anschluss Fronttafelaudioanschluss AAFP USB 2.0 USB 3.0-Anschluss USB 3.0 ASUS P8H77-M PRO 2-39...
  • Seite 60: Erweiterungskarten

    2.3.9 Erweiterungskarten PCIe x16-Karten installieren PCIe x1-Karten installieren Kapitel 2: Hardwarebeschreibungen 2-40...
  • Seite 61: Rücktafelanschlüsse

    Installation eines USB 3.0-Treibers verwendet werden. ® • USB 3.0-Geräte können nur als Datenspeicher verwendet werden. • Wir empfehlen Ihnen, für eine schnellere Datenübertragung und bessere Leistung alle USB 3.0-Geräte mit den USB 3.0-Anschlüssen zu verbinden. ASUS P8H77-M PRO 2-41...
  • Seite 62 * LED-Anzeigen am LAN-Anschluss ACT/LINK SPEED Aktivitäts-/Verbindungs-LED Geschwindigkeits-LED Status Beschreibung Status Beschreibung Nicht verbunden AUS 10 Mbps-Verbindung ORANGE Verbunden ORANGE 100 Mbps-Verbindung LAN- BLINKEND Datenaktivität GRÜN 1 Gbps-Verbindung Anschluss ** Audio 2, 4, 6, oder 8-Kanalkonfigurationen Anschluss H e a d s e t 4-Kanal 6-Kanal 8-Kanal 2-Kanal Hellblau...
  • Seite 63: Audio E/A-Verbindungen

    2.3.11 Audio E/A-Verbindungen Audio E/A-Anschlüsse Anschluss eines Kopfhörers und Mikrofons Anschluss von Stereo Lautsprechern Anschluss von 2.1-Kanal Lautsprechern ASUS P8H77-M PRO 2-43...
  • Seite 64: Anschluss Von 4.1-Kanal Lautsprechern

    Anschluss von 4.1-Kanal Lautsprechern Anschluss von 5.1-Kanal Lautsprechern Anschluss von 7.1-Kanal Lautsprechern Kapitel 2: Hardwarebeschreibungen 2-44...
  • Seite 65: Erstmaliges Starten

    Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. Das Drücken des Stromschalters für länger als vier Sekunden stellt das System, ungeachtet der BIOS-Einstellung, auf den Soft-Aus-Modus. ASUS P8H77-M PRO 2-45...
  • Seite 66: Kapitel 3Bios-Setup

    Kapitel 3: BIOS-Setup Kennenlernen des BIOS Das UEFI BIOS von ASUS ist eine Schnittstelle, die mit flexibler und bequemer Maussteuerung die bisherige tastaturgebundene BIOS-Kontrolle ersetzt. Sie können sich kinderleicht und mit einer Sanftheit durch das neue UEFI BIOS bewegen, die bisher nur Betriebssystemen vorbehalten war.
  • Seite 67: Ez Mode

    Änderungen speichern und das System CPU/5V/3.3V/12V-Spannungs(ausgabe), zurücksetzen oder zum Erweiterten Modus gehen CPU-/Gehäuse-/Netzteillüftergeschwindigkeit UEFI BIOS Utility - EZ Mode Exit/Advanced Mode P8H77-M PRO English BIOS Version : 0311 CPU Type : Intel(R) Core(TM) i5-2400 CPU @ 3.10GHz Speed : 3100 MHz Monday [9/13/2010]...
  • Seite 68: Advanced Mode (Erweiterter Modus)

    Hier können Sie die Systemtemperatur, Energieverbrauch anzeigen und Monitor Lüftereinstellungen ändern. Boot Hier können Sie die Systemstartkonfiguration ändern. Tool Hier können Sie die Einstellung für Sonderfunktionen konfigurieren. Hier können Sie die Beenden-Optionen wählen und die Exit Standardeinstellungen laden. ASUS P8H77-M PRO...
  • Seite 69: Navigationstasten

    Menüelemente Wenn ein Element auf der Menüleiste markiert ist, werden die speziellen Elemente für dieses Menü angezeigt. Wenn Sie z.B. Main gewählt haben, werden die Elemente des Main-Menüs angezeigt. Die anderen Elemente (Ai Tweaker, Advanced, Monitor, Boot, Tools und Exit) auf der Menüleiste haben ihre eigenen Menüelemente.
  • Seite 70: Main-Menü

    Time Clock (RTC) RAM löschen und das Motherboard auf seine Standardwerte zurückzusetzen. Siehe Abschnitt 2.3.5 Onboard-Schalter für Details. • Die Elemente Administrator oder User Password oben im Fenster zeigen Standardmäßig Not Installed an. Die Elemente zeigen Installed an, nachdem Sie ein Kennwort eingerichtet haben. ASUS P8H77-M PRO...
  • Seite 71: Administrator Password

    Administrator Password Falls Sie ein Administrator-Kennwort eingerichtet haben, sollten Sie für den vollen Systemzugriff das Kennwort eingeben. Andernfalls lässt Sie das BIOS-Setupprogramm nur bestimmte Elemente einsehen bzw. ändern. So richten Sie ein Administrator-Kennwort ein: Wählen Sie das Element Administrator Password und drücken Sie die <Eingabetaste>.
  • Seite 72: Ai Tweaker-Menü

    F2: Previous Values F3: Shortcut DRAM CTRL R CPU PLLVoltage Auto F5: Optimized Defaults F10: Save ESC: Exit DRAM DATA R F12: Print Screen DRAM CTRL R CPU Spread S Version 2.10.1208. Copyright (C) 2012 American Megatrends, Inc. ASUS P8H77-M PRO...
  • Seite 73 Ai Overclock Tuner [Auto] Hier können Sie die CPU-Übertaktungsoptionen auswählen, um eine gewünschte interne CPU-Frequenz zu bestimmen. Wählen Sie eine der voreingestellten Übertaktungskonfigurationsoptionen aus. [Auto] Lädt automatisch die optimalen Systemeinstellungen. [Manual] Lässt Sie die Parameter für die Übertaktung selbst festlegen. BCLK/PCIE Frequency [XXX] Erlaubt die Einstellung der CPU- und VGA-Frequenz, um die Systemleistung zu steigern.
  • Seite 74: Cpu Power Management

    VRM beschleunigen. Dieses Element erlaubt Ihnen die Anpassung des Spannungsbereiches mit folgenden Prozentsätzen, um die Systemleistung zu erhöhen: 0% (Regular), 25% (Medium), 50% (High), 75% (Ultra High) and 100% (Extreme). Konfigurationsoptionen: [Auto] [Regular] [Medium] [High] [Ultra High] [Extreme] ASUS P8H77-M PRO...
  • Seite 75 Systembelastung, um schnellere sowie bessere thermale Leistung zu erzielen. Verringern Sie die Phasenanzahl bei niedriger Systembelastung, um die VRM-Effizienz zu steigern. [Standard] Schaltet zur Phasenkontrolle, je nach CPU-Belastung. [Optimized] Ladet ASUS optimiertes Phasentuningprofil. [Extreme] Schaltet zum Vollphasenmodus. [Manual Adjustment] Manuelle Anpassung.
  • Seite 76: Cpu Voltage [Offset Mode]

    Dieses Element erscheint nur, wenn iGPU Voltage auf [Manual Mode] eingestellt wurde und ermöglicht Ihnen eine feste iGPU-Frequenz einzustellen. Sie können die Werte mit den Tasten <+> und <-> anpassen.Der Bereich erstreckt sich von 0,800V bis 1,990V in 0,005V- Schritten. ASUS P8H77-M PRO 3-11...
  • Seite 77: Dram Voltage [Auto]

    DRAM Voltage [Auto] Hier können Sie die DRAM-Spannung einstellen. Der Bereich erstreckt sich von 1,185V bis 2.135V in 0,005V-Schritten. Entsprechend der Intel-CPU-Spezifikationen können DIMMs mit Spannungsanforderungen von 1,65V die CPU dauerhaft beschädigne. Wir empfehlen Ihnen DIMMs mit Spannungsanforderungen von weniger als 1,65V zu installieren. VCCSA Voltage [Auto] Hier können Sie die VCCSA-Spannung einstellen.
  • Seite 78: Advanced-Menü

    →←: Select Screen ↑↓: Select Item Enter: Select +/-: Change Opt. F1: General Help F2: Previous Values F3: Shortcut F5: Optimized Defaults F10: Save ESC: Exit F12: Print Screen Version 2.10.1208. Copyright (C) 2012 American Megatrends, Inc. ASUS P8H77-M PRO 3-13...
  • Seite 79: Cpu Configuration

    3.5.1 CPU Configuration Die Werte in diesem Menü zeigen die vom BIOS automatisch erkannten CPU-bezogene Informationen an. Die hier gezeigten Elemente sind abhängig vom installierten Prozessor. UEFI BIOS Utility - Advanced Mode Exit Main Ai Tweaker Advanced Monitor Boot Tool Back Advanced\ CPU Configuration >...
  • Seite 80 Turbo Mode-Technologie zu aktivieren/deaktivieren. ® [Disabled] Deaktiviert diese Funktion. CPU C3 Report [Auto] Erlaubt die Aktivierung oder Deaktivierung des CPU C3-Berichts an das Betriebssystem. CPU C6 Report [Auto] Erlaubt die Aktivierung oder Deaktivierung des CPU C6-Berichts an das Betriebssystem. ASUS P8H77-M PRO 3-15...
  • Seite 81: Pch Configuration

    3.5.2 PCH Configuration UEFI BIOS Utility - Advanced Mode Exit Ai Tweaker Main Advanced Monitor Boot Tool Back Advanced\ PCH Configuration > PCH Configuration Enabled/Disabled the High Precision Event Timer. High Precision Timer Enabled > Intel(R) Rapid Start Technology > Intel(R) Smart Connect Technology High Precision Timer [Enabled] Erlaubt die Aktivierung oder Deaktivierung des hochpräzisen Zeitgebers (High Precision Event Timer).
  • Seite 82: Sata Configuration

    ATA-Funktionen zu aktivieren, welche die Speicherleistung bei zufälliger Arbeitslast erhöhen, indem sie dem Laufwerk gestatten, die interne Befehlsreihenfolge zu optimieren. [RAID Mode] Stellen Sie [RAID Mode] ein, wenn Sie mit den SATA-Festplatten eine RAID-Konfiguration erstellen wollen. ASUS P8H77-M PRO 3-17...
  • Seite 83: System Agent Configuration

    S.M.A.R.T. Status Check [Enabled] S.M.A.R.T. (Self-Monitoring, Analysis and Reporting Technology) ist ein Überwachungssystem. Wenn Schreibe-/Lesevorgänge Ihrer Festplatte zu Fehlern führen, erlaubt diese Funktion das Einblenden von Warnmeldungen während POST. Konfigurationsoptionen: [Enabled] [Disabled] Hot Plug [Disabled] Dieses Element erscheint nur, wenn Sie SATA mode auf [AHCI Mode] oder [RAID Mode] einstellen.
  • Seite 84: Usb Configuration

    Intel xHCI Mode [Smart Auto] Hier können Sie den Betriebsmodus für den Intel xHCI-Controller einstellen. Konfigurationsoptionen: [Smart Auto] [Auto] [Enabled] [Disabled] EHCI Hand-off [Disabled] [Enabled] Aktiviert die Unterstützung für Betriebssysteme ohne eine EHCI Hand-Off- Funktion. [Disabled] Deaktiviert diese Funktion. ASUS P8H77-M PRO 3-19...
  • Seite 85: Onboard Devices Configuration

    3.5.6 Onboard Devices Configuration UEFI BIOS Utility - Advanced Mode Exit Ai Tweaker Main Advanced Monitor Boot Tool Back Advanced\ Onboard Devices Configuration > Enabled/Disabled Azalia HD Audio HD Audio controller Enabled Front Panel Type SPDIF Out Type SPDIF Marvell Storage Controller IDE Mode Marvell Storage OPROM Enabled...
  • Seite 86: Serial Port Configuration

    Device Mode [STD Printer Mode] Hier können Sie den Modus des Druckeranschlusses ändern. Konfigurationsoptionen: [STD Priinter Mode] [SPP Mode] [EPP-1.9 and SPP Mode] [EPP-1.7 and SPP Mode] [ECP Mode] [ECP and EPP 1.9 Mode] [ECP and EPP 1.7 Mode] ASUS P8H77-M PRO 3-21...
  • Seite 87: Apm

    3.5.7 UEFI BIOS Utility - Advanced Mode Exit Main Ai Tweaker Advanced Monitor Boot Tool Back Advanced\ APM > Restore AC Power Loss Power Off Allow BIOS yo switch off some power at S5 to get the system ready for ErP Power On By PS/2 Keyboard Disabled requirement.
  • Seite 88: Network Stack

    F2: Previous Values F3: Shortcut Chassis Fan Speed Low Limit 600 RPM F5: Optimized Defaults F10: Save ESC: Exit Chassis Fan Profile Standard F12: Print Screen Anti Surge Support Enabled Version 2.10.1208. Copyright (C) 2012 American Megatrends, Inc. ASUS P8H77-M PRO 3-23...
  • Seite 89: Cpu Temperature / Mb Temperature [Xxxºc/Xxxºf]

    CPU Temperature / MB Temperature [xxxºC/xxxºF] Die integrierte Hardware-Überwachung erkennt automatisch die Motherboard- und CPU- Temperaturen und zeigt sie an. Wählen Sie Ignore, wenn Sie die erkannten Temperaturwerte nicht anzeigen lassen möchten. CPU Fan Speed [xxxx RPM] oder [Ignore] / [N/A] CPU Fan OPT Speed [xxxx RPM] oder [Ignore] / [N/A] Chassis Fan 1/2 Speed [xxxx RPM] oder [Ignore] / [N/A] Die integrierte Hardware-Überwachung erkennt automatisch die CPU-, Gehäuse- und...
  • Seite 90 CPU Fan Min. Duty Cycle(%) [60] Verwenden Sie die Tasten <+> and <->, um den minimalen Gehäuselüfterarbeitszyklus festzulegen. Die Werte liegen zwischen 0% und 100%. Wenn die CPU-Temperatur 40ºC unterschreitet, wird der Gehäuselüfter im minimalen Arbeitszyklus betrieben. ASUS P8H77-M PRO 3-25...
  • Seite 91: Boot-Menü

    Full Screen Logo [Enabled] [Enabled] Aktiviert die Anzeigefunktion für das Vollbildlogo. [Disabled] Deaktiviert die Anzeigefunktion für das Vollbildlogo. Wählen Sie [Enabled], um die ASUS MyLogo2™-Funktion zu verwenden. Wait For ‘F1’ If Error [Enabled] [Disabled] Deaktiviert diese Funktion. [Enabled] Das System wartet beim Auftreten von Fehlern auf das Drücken der Taste <F1>.
  • Seite 92: Setup Mode [Ez Mode]

    • Um auf Windows im abgesicherten Modus zuzugreifen, können Sie: ® - Auf <F5> drücken, nachdem das ASUS Logo erscheint. - Nach POST auf <F8> drücken. Boot Override Diese Elemente zeigen die verfügbaren Geräte. Die Anzahl der auf diesem Bildschirm angezeigten Geräte hängt von der Anzahl der in diesem System installierten Geräte ab.
  • Seite 93: Tools-Menü

    Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint eine Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen. Für weitere Details beziehen Sie sich auf den Abschnitt 3.10.2 ASUS EZ Flash 2. 3.8.2. ASUS O.C. Profile Mit diesem Element können Sie mehrere BIOS-Einstellungen speichern oder laden.
  • Seite 94: Asus Spd Information

    CPU-Konfiguration und BIOS-Version stammt. 3.8.3 ASUS SPD Information DIMM Slot # [Slot 1] Zeigt die Serial Presence Detect (SPD) -Information des im ausgewählten Steckplatzes installierten DIMMs an. Konfigurationsoptionen: [Slot 1] [Slot 2] [Slot 3] [Slot 4] ASUS P8H77-M PRO 3-29...
  • Seite 95: Exit-Menü

    Exit Load Optimized Defaults Save Changes & Reset Discard Changes & Exit ASUS EZ Mode Launch EFI Shell from filesystem device Load Optimized Defaults Diese Option belegt jeden einzelnen Parameter in den Setup-Menüs mit den Standardwerten. Bei Wahl dieser Option oder Drücken der Taste <F5> erscheint ein Bestätigungsfenster.
  • Seite 96: Aktualisieren Des Bios

    Speichern Sie eine Kopie der ursprünglichen Motherboard BIOS-Datei auf einen USB- Flashlaufwerk für den Fall, dass Sie das alte BIOS später wiederherstellen müssen. Verwenden Sie das ASUS Update oder BIOS Updater, um das ursprüngliche BIOS des Motherboards zu kopieren. 3.10.1...
  • Seite 97: Bios Über Das Internet Aktualisieren

    Wählen Sie in der Liste der Optionen Update BIOS from Internet (BIOS über das Internet aktualisieren) und drücken Sie auf Next (Weiter). Wählen Sie den Ihnen am nächsten gelegenen ASUS FTP-Ort aus, um starken Netzwerkverkehr zu vermeiden. Falls Sie die Funktionen BIOS downgradable (BIOS-Downgrade) und auto BIOS backup (Autom.
  • Seite 98: Bios Über Eine Bios-Datei Aktualisieren

    Die hier bereitgestellten Abbildungen sind nur als eine Referenz anzusehen. Die tatsächlichen BIOS-Informationen variieren mit Modellen. • Beziehen Sie sich auf das Software-Handbuch auf der Support-DVD oder besuchen Sie für detaillierte Software-Konfiguration die ASUS-Webseite unter www.asus.com. ASUS P8H77-M PRO 3-33...
  • Seite 99: Asus Ez Flash 2

    3.10.2 ASUS EZ Flash 2 Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne eine Startdiskette oder ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Bevor Sie dieses Programm benutzen, besuchen Sie bitte die ASUS-Webseite unter www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen.
  • Seite 100: Asus Crashfree Bios 3

    Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB- Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und ladet automatisch die ASUS EZ Flash 2-Anwendung. Sie müssen im BIOS-Setupprogramm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilitär zu gewährleisten, empfehlen wir Ihnen, dass...
  • Seite 101: Asus Bios Updater

    3.10.4 ASUS BIOS Updater Der ASUS BIOS-Updater erlaubt Ihnen das BIOS in der DOS-Umgebung zu aktualisieren. Mit dem Programm können Sie auch eine Kopie der aktuellen BIOS-Datei erstellen, falls Sie diese bei BIOS-Fehlern oder Störungen beim Aktualisierungsprozess als Backup nutzen möchten.
  • Seite 102: Die Bios-Datei Aktualisieren

    BIOS-Standardeinstellungen laden. Dazu wählen Sie das Element Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü. Siehe Abschnitt 3.9 Exit- Menü für Details. • Falls Sie SATA-Festplattenlaufwerke getrennt haben, sollten Sie nicht vergessen, diese nach der BIOS-Aktualisierung wieder anzuschließen. ASUS P8H77-M PRO 3-37...
  • Seite 103 3-38 Chapter 3: BIOS-Setup...
  • Seite 104: Kapitel 4 Software-Unterstützung

    Die mitgelieferte Support-DVD enthält die Treiber, Anwendungs-Software und Hilfsprogramme, die Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite www.asus.com. 4.2.1 Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk.
  • Seite 105: Beziehen Der Software-Handbücher

    Reader vom Hilfsprogrammmenü, bevor Sie versuchen diese Dateien zu öffnen. ® Klicken Sie auf den Tab Manual. Klicken Sie in der Handbuchliste auf der linken Seite auf ASUS Motherboard Utility Guide. Der Ordner Manual von der Support-DVD wird geöffnet. Doppelklicken Sie auf den Ordner der von Ihnen gewählten Software.
  • Seite 106: Software Information

    Readme-Dateien, die bei der Software enthalten sind. 4.3.1 AI Suite II ASUS AI Suite II ist eine komplett integrierte Oberfläche, die mehrere ASUS-Anwendungen vereint und dem Benutzer erlaubt, diese Anwendungen gleichzeitig zu starten und laufen zu lassen. AI Suite II installieren So installieren Sie AI Suite II: Legen Sie die Support-DVD in das optische Laufwerk.
  • Seite 107: Turbov Evo

    4.3.2 TurboV EVO ASUS TurboV EVO stellt TurboV vor, welches die manuelle Anpassung der CPU-Frequenz und bezogener Spannungen ermöglicht, sowie die Funktion Auto Tuning, welche automatisch und einfach übertaktet und eine allgemeine Systemleistungssteigerung ermöglicht. Nach der Installation von AI Suite II von der Motherboard Support-DVD, starten Sie TurboV EVO durch Tool (Extras) >...
  • Seite 108 Klicken Sie auf More Settings und dann auf den Tab GPU Boost. Regeln Sie iGPU Max Frequency und iGPU Voltage. Klicken Sie auf Yes, um die Änderungen zu übernehmen. CPU Ratio Standard- Alle Änderungen einstellungen verwerfen laden Alle Änderungen sofort übernehmen ASUS P8H77-M PRO...
  • Seite 109: Auto Tuning

    Auto Tuning ASUS TurboV EVO bietet zwei automatische Anpassungsstufen mit überaus flexiblen Anpassungsoptionen. • Die Übertaktungsergebnisse variieren je nach CPU-Modell und Systemkonfiguration. • Um Hitzeschäden am Motherboard zu vermeiden, wird ein besseres Kühlsystem dringend empfohlen. Klicken Sie auf Auto Tuning GPU Boost.
  • Seite 110: Digi+ Vrm

    4.3.3 DIGI+ VRM ASUS DIGI+ VRM ermöglicht die Anpassung der VRM-Spannung und Frequenzmodulation, um die Zuverlässigkeit sowie Stabilität des Systems zu gewährleisten. Es bietet auch höchste Energieeffizienz und erzeugt weniger Wärmer für längere Lebensdauer der Komponenten und minimale Energieverluste. Nachdem Sie AI Suite II von der Motherboard Support-DVD installiert haben, starten Sie DIGI+ Power Control im AI Suite II Hauptmenü...
  • Seite 111: Epu

    Wählen Sie From the Last Reset (Seit dem Reset), um die gesamte CO2- Reduzierung seit dem Drücken der Taste Clear (Löschen) anzuzeigen. • Für detaillierte Software-Konfigurationen beziehen Sie sich bitte auf die Software- Handbücher auf der Support-DVD oder auf der ASUS-Webseite www.asus.com. Kapitel 4: Software-Unterstützung...
  • Seite 112: Fan Xpert

    Turbo: maximiert die Lüftergeschwindigkeit für die beste Kühlleistung. • User: ermöglicht, unter bestimmten Einschränkungen, die manuelle Konfiguration des Lüfterprofils. Für detaillierte Software-Konfigurationen beziehen Sie sich bitte auf die Software- Handbücher auf der Support-DVD oder auf der ASUS-Webseite www.asus.com. ASUS P8H77-M PRO...
  • Seite 113: Probe Ii

    Anpassung des Zeitintervalls für Sensorwarnungen oder die Änderung der Temperatureinheiten. Konfiguration speichern Einstellungen Konfiguration Standardgrenzwerte übernehmen laden für jeden Sensor laden Für detaillierte Software-Konfigurationen beziehen Sie sich bitte auf die Software- Handbücher auf der Support-DVD oder auf der ASUS-Webseite www.asus.com. 4-10 Kapitel 4: Software-Unterstützung...
  • Seite 114: Usb 3.0 Boost

    4.3.7 USB 3.0 Boost Die exklusive ASUS USB 3.0 Boost-Funktion bietet eine Geschwindigkeitssteigerung für USB 3.0-Geräte und aktuelle Unterstützung des USB Attached SCSI-Protokolls (UASP). Mit USB 3.0 Boost können Sie die Übertragungsgeschwindigkeiten Ihrer USB 3.0-Geräte sehr einfach steigern. USB 3.0 Boost starten Nachdem Sie AI Suite II von der Motherboard Support-DVD installiert haben, starten Sie USB 3.0 Boost durch klicken auf Tool >...
  • Seite 115: Mylogo2

    4.3.8 MyLogo2 Mit ASUS MyLogo können Sie das Boot-Logo anpassen. Das Boot-Logo ist das Bild, welches während des Power-On Self-Tests (POST) erscheint. Personifizieren Sie Ihren Computer gleich von Anfang an ASUS Update starten Nachdem Sie AI Suite II von der Motherboard Support-DVD installiert haben, starten Sie MyLogo durch klicken auf Update>...
  • Seite 116 Bilddatei - Suchen und wählen Sie dei gewünschte Bilddatei für Ihr Boot-Logo aus. Klicken Sie auf Next. Folgen Sie den Schritten 2-5 in BIOS Boot-Logo meines Motherboards ändern, um die Aktualisierung des Boot-Logos abzuschließen. Damit MyLogo funktioniert muss im BIOS die Fullscreen Logo-Anwendung aktiviert werden. ASUS P8H77-M PRO 4-13...
  • Seite 117: Audio-Konfigurationen

    Anschlüsse Informationen Realtek HD Audio Manager for Windows XP Verlassen Konfigurations- optionen Minimieren Kontrollein- stellungen Informationen Für detaillierte Software-Konfigurationen beziehen Sie sich bitte auf die Software- Handbücher auf der Support-DVD oder auf der ASUS-Webseite www.asus.comn. 4-14 Kapitel 4: Software-Unterstützung...
  • Seite 118: Einführung In Die Intel ® 2012 Desktop-Ansprechverhaltentechnologien

    Rapid Start Technology muss die DRAM-Größe ® geringer als 8GB sein. Vergewissern Sie sich, dass Sie die Beschleunigung der Intel Smart Response ® Technology aktiviert haben, bevor Sie die Partition für die Intel Rapid Start Technology ® erstellen. ASUS P8H77-M PRO 4-15...
  • Seite 119: Ssd-Kapazitätsanforderungen

    SSD-Kapazitätsanforderungen SSD-Partitionskapazitäts-an- System-DRAM forderungen Intel Rapid Start ® Intel Smart Response 20GB 20GB 20GB ® Separate 20GB Separate Separate Intel Smart Response und 2GB- 20GB und 4GB- 20GB und 8GB- ® Partition Partition Partition Intel Rapid Start (SSD-Größe > (SSD-Größe > (SSD-Größe >...
  • Seite 120: Intel ® Smart Response-Technologie

    Wählen Sie eine Festplatte, die verwendet werden soll. d. Enhanced mode (Erweiterter Modus): WRITE THROUGH (Durchgängiges Schreiben), Zeitgleich auf SDD und Festplatte schreiben. Maximized mode (Maximaler Modus): WRITE BACK (Zurückkopieren), Auf SSD schreiben und später auf Festplatte übertragen. ASUS P8H77-M PRO 4-17...
  • Seite 121: Intel ® Rapid Start Technology

    Wählen Sie Disable Acceleration (Beschleunigung Deaktivieren), um diese Funktion zu deaktivieren oder Change Mode (Modus Ändern) um den Beschleunigungsmodus zwischen Enhanced (Erweitert)/Maximus (Maximal) zu schalten. > = • Um lntel Smart Response-Technologie zu aktivieren, benötigen Sie eine SSD ( 20GB) ®...
  • Seite 122 DRAM-Größe (1GB = 1024MB) sein. Klicken Sie auf Shrink. Gehen Sie zu Start > Systemsteuerungl > System und Sicherheit > System und überprüfen Sie die DRAM- Größe. Das nicht zugewiesene Laufwerk wird der ausgewählten Disk hinzugefügt. ASUS P8H77-M PRO 4-19...
  • Seite 123 Um das Disk-Partitionsprogramm zu starten, klicken Sie bitte auf Start > Alle Programme > Zubehör > Eingabeaufforderung. Tippen Sie diskpart ein und drücken Sie auf die Eingabetaste. In der Diskpart-Eingabeauf- forderung nach DISKPART tippen Sie list disk ein und drücken dann die Eingabetaste.
  • Seite 124: Aktivieren/Deaktivieren Der Intel ® Rapid Start Technology Im Betriebssystem

    Start Manager, um die Intel Rapid Start Technology zu ® aktivieren oder zu deaktivieren. Klicken Sie auf der rechten Seite der Taskleiste auf Ausgeblendete Symbole einblenden und dann auf das Symbol Intel Rapid Start Technology ® Manager. ASUS P8H77-M PRO 4-21...
  • Seite 125 Markieren Sie im Statusfeld On, um die Funktion zu aktivieren und klicken Sie dann auf Save. Funktion aktivieren/ deaktivieren Batteriesparmodus aktivieren/ deaktivieren. Diese Funktion ist nur bei Notebook-PCs verfügbar Timer aktivieren/ Einstellungen Vorgenommene deaktivieren. Bewegen Sie die Bildlaufleiste zur speichern Einstellungen gewünschten Zeit, wenn der Timer aktiviert ist. Wenn sich verwerfen das System für mehr als die von Ihnen eingestellte Zeit im Leerlauf befindet, wird es automatisch in den Intel...
  • Seite 126 Klicken Sie auf dem Desktop auf Start und rechtsklicken Sie dann auf Computer und Verwalten. Im Fenster für die Computerverwaltung klicken Sie auf Datenträgerverwaltung, rechtsklicken auf das verkleinerte Laufwerk und wählen Laufwerk erweitern Wenn der Laufwerksassistent erscheint, klicken Sie auf Next. ASUS P8H77-M PRO 4-23...
  • Seite 127: Intel ® Smart Connect Technology

    Klicken Sie auf Next, nachdem Sie die standardmäßig ausgewählte Disk gewählt haben. Die Einrichtung des erweiterten Datenträgers ist abgeschlossen. Click Finish to recover the Intel Rapid Start Technology partition. ® Starten Sie das System neu, nachdem Sie die Partition gelöscht haben. Gehen Sie zu Start >...
  • Seite 128 Updating aktiviert ist Hilfsthemen anzeigen Grundeinstellungen konfigurieren Wenn Updating Funktion aktiviert ist, aktivieren/ klicken Sie deaktivieren hier, um alle Einstellungen auf die Standardwerte zurück zu setzen. Bei aktivierter Bildlaufleiste wird die Aufweckzeit für Internet-Updates eingestellt werden. ASUS P8H77-M PRO 4-25...
  • Seite 129 Um die Aktualisierungs- funktion zu deaktivieren klicken Sie auf Disable Updating. Das Klicken auf diese Schaltfläche deaktiviert automatisch die Konfiguration im Tab Advanced Um die Standardeinstellungen wiederherzustellen klicken Sie auf Reset All to Defaults. Im Tab Advanced richten Sie den Zeitplan für den Niedrigenergiemodus, um Energie zu sparen.
  • Seite 130: Raid-Konfigurationen

    RAID 10 kombiniert data striping und data mirroring, ohne dass Paritäten (redundante Daten) errechnet und geschrieben werden müssen. Die RAID 10*-Konfiguration vereint alle Vorteile von RAID 0- und RAID 1-Konfigurationen. Für diese Konfiguration benötigen Sie vier neue Festplatten, oder eine bestehende und drei neue. ASUS P8H77-M PRO 4-27...
  • Seite 131: Serial Ata-Festplatten Installieren

    4.5.2 Serial ATA-Festplatten installieren Das Motherboard unterstützt Serial ATA-Festplatten. Für optimale Leistung sollten Sie identische Laufwerke des selben Modells und der gleichen Kapazität installieren, wenn Sie ein Disk-Array erstellen. So installieren Sie SATA-Festplatten für eine RAID-Konfiguration: Bauen Sie die SATA-Festplatten in die Laufwerksschächte ein. Schließen Sie die SATA-Signalkabel an.
  • Seite 132: Erstellen Eines Raid-Sets

    9LS0HJA4 149.0GB Non-RAID Disk 1 ST3160812AS 9LS0F4HL 149.0GB Non-RAID Disk 2 ST3160812AS 3LS0JYL8 149.0GB Non-RAID Disk 3 ST3160812AS 9LS0BJ5H 149.0GB Non-RAID Disk Select 2 to 6 disks to use in creating the volume. [↑↓]-Prev/Next [SPACE]-SelectDisk [ENTER]-Done ASUS P8H77-M PRO 4-29...
  • Seite 133 Benutzen Sie die Pfeiltasten auf/ab, um ein Laufwerk auszuwählen und drücken Sie zur Bestätigung dann auf die <Leertaste>. Ein kleines Dreieck markiert das ausgewählte Laufwerk. Drücken Sie die <Eingabetaste>, nachdem Sie Ihre Auswahl abgeschlossen haben. Benutzen Sie die Pfeiltasten auf/ab, um die Stripe-Größe des RAID-Arrays (nur für RAID 0, 10 und 5) auszuwählen und drücken Sie dann die <Eingabetaste>.
  • Seite 134: Löschen Eines Raid-Sets

    Wählen Sie im Hauptmenü 5. Exit und drücken Sie dann die <Eingabetaste>. Es erscheint die folgende Warnmeldung. CONFIRM EXIT Are you sure you want to exit? (Y/N): Drücken Sie auf die Taste <Y>, um das Programm zu beenden oder auf die Taste <N>, um zu Hauptmenü zurückzukehren. ASUS P8H77-M PRO 4-31...
  • Seite 135: Erstellen Einer Raid-Treiberdiskette

    Erstellen einer RAID-Treiberdiskette Eine Diskette mit dem RAID-Treiber ist erforderlich, wenn Sie Windows Betriebssysteme auf ® einem Laufwerk eines RAID-Sets installieren. • Das Motherboard besitzt KEINEN Diskettenlaufwerksanschluss. Sie müssen ein USB-Diskettenlaufwerk benutzen, wenn Sie eine SATA RAID-Treiberdiskette erstellen wollen. • Windows XP erkennt möglicherweise das USB-Diskettenlaufwerk nicht.
  • Seite 136: Installieren Des Raid-Treibers Während Der Windows ® -Installation

    (Treiber) > RAID und wählen sie den dem Betriebssystem entsprechenden Treiber. Klicken Sie auf OK. Folgen Sie den Bildschirmanweisungen, um die Installation abzuschließen. Bevor Sie den RAID-Treiber vom USB-Flashlaufwerk laden, sollten Sie den RAID-Treiber mithilfe eines anderen Computers von der Support-DVD auf den USB-Flashlaufwerk kopieren. ASUS P8H77-M PRO 4-33...
  • Seite 137: Benutzen Eines Usb-Diskettenlaufwerks

    4.6.4 Benutzen eines USB-Diskettenlaufwerks Durch die Beschränkungen des Betriebssystems erkennt Windows XP das USB- ® Diskettenlaufwerk möglicherweise nicht, wenn Sie den RAID-Treiber während der Installation des Betriebssystems von einer Diskette installieren wollen. Um dieses Problem zu lösen, fügen Sie der Diskette mit enthaltenen RAID-Treiber die Diskettenlaufwerks-Vendor-ID (VID) und Produkt-ID (PID) hinzu.
  • Seite 138 = “USB\VID_xxxx&PID_xxxx”, “usbstor” [HardwareIds.scsi.iaAHCI_DesktopWorkstationServer] id= “PCI\VEN_8086&DEV_1C02&CC_0106”,”iaStor” id= “USB\VID_03EE&PID_6901”, “usbstor” [HardwareIds.scsi.iaStor_DesktopWorkstationServer] id= “PCI\VEN_8086&DEV_2822&CC_0104”,”iaStor” id= “USB\VID_03EE&PID_6901”, “usbstor” Fügen Sie diese Zeile unter beiden Abschnitten ein. Die VID und PID sind vom jeweiligen Anbieter anhängig. Speichern und schließen Sie die Datei. ASUS P8H77-M PRO 4-35...
  • Seite 139: Kapitel 5: Unterstützung Der Multi-Gpu Technologie

    In Windows Vista / Win 7 gehen Sie zu Systemsteuerung > Programme und Funktionen. Wählen Sie die existierenden Grafikkartentreiber aus. Wählen Sie in Windows XP Hinzufügen/Entfernen und in Vista / Win 7 Deinstallieren. Schalten Sie Ihren Computer aus. ASUS P8H77-M PRO...
  • Seite 140: Installieren Von Zwei Crossfirex™-Grafikkarten

    5.1.3 Installieren von zwei CrossFireX™-Grafikkarten Die folgenden Abbildungen sind nur für Ihre Referenz. Das Grafikkarten- und das Motherboard-Aussehen kann sich je nach Modell voneinander unterscheiden, die Installationsschritte sind aber die gleichen. Bereiten Sie zwei CrossFireX-fähige Grafikkarten vor. Stecken Sie die beiden Grafikkarten in die PCIEX16-Steckplätze. Wenn Ihr Motherboard mehr als zwei PCIEX16- Steckplätze hat, beziehen Sie sich auf das Handbuch, welche der Steckplätze...
  • Seite 141: Installieren Der Gerätetreiber

    Klicken Sie im Catalyst Control Center- Fenster auf Graphics Settings > CrossFireX > Configure. Wählen Sie in der Grafikadapterliste die Grafikkarte, die als Anzeige-GPU arbeiten soll. Wählen Sie Enable CrossFireX. Klicken Sie auf Apply und dann auf OK, um das Fenster zu schließen. ASUS P8H77-M PRO...
  • Seite 142: Lucidlogix Virtu Mvp

    So installieren Sie LucidLogix Virtu™: ® Legen Sie die Support-DVD in das optische Laufwerk. Es erscheint der ASUS- Support-Assistent, wenn in Ihren Computer die Autorun-Funktion aktiviert ist. Klicken Sie auf den Tab Utilites und dann auf LucidLogix Virtu MVP Software.
  • Seite 143: Anzeige Einrichten

    Der d-Mode wird für erhöhte 3D-Spieleleistung empfohlen. d-Mode (Ausgabe über die i-Mode (Ausgabe aufgesetzte Grafikkarte) über den VGA- Ausgang des Motherboards) Die E/A-Anschlüsse des Motherboards und der aufgesetzten Grafikkarte sind nur zur Veranschaulichung und können sich von denen an Ihrem System befindlichen unterscheiden. ASUS P8H77-M PRO...
  • Seite 144: Lucidlogix Virtu Mvp Konfigurieren

    LucidLogix Virtu MVP konfigurieren Starten Sie das Virtu MVP Control Panel, um die Hauptfunktionen zu konfigurieren, Leistungseinstellungen vorzunehmen und Anwendungen für die grafische Virtualisierung auszuwählen. Rechtsklicken Sie auf das LucidLogix-Virtu-MVP-Symbol in der Taskleiste und wählen Sie dann Open Virtu MVP Control Panel, um das Panel zu öffnen. LucidLogix Virtu MVP ist automatisch aktiv, wenn Ihr System eingeschaltet wird.
  • Seite 145 Performance Hier können Sie die Funktionen Hyperformance oder Virtual Vsync ein- oder ausschalten. ® Hyperformance® ein- oder ausschalten Virtual Vsync ein- oder ausschalten ASUS P8H77-M PRO...
