Bedienungsanleitung
Schichtdickenmessgerät Fe/Al/1000μm
100424
Inbetriebnahme und Bedienung
Bitte entfernen Sie vor der ersten Kalibrierung alle Schutzfolien !
Vor jeder Messung ist eine NULLPUNKT-KALIBRIERUNG notwendig!
Zum Einschalten gehen Sie wie folgt vor:
Halten Sie das Messgerät von metallischen Gegenständen sowie Magnetfeldern fern und drücken Sie für ca.
3 Sekunden den „ „ Trigger-Abzug" Im Display erscheint „ „ run" und es ertönt ein Signalton. Lassen Sie den
„Trigger-Abzug" los. Das Symbol „ „ H" für Hold wird angezeigt. Das Messgerät ist für die Messung bereit.
Die automatische Materialerkennung (Symbol „A") ist nach dem Einschalten immer aktiv. Erfolgt innerhalb
15 s keine Messung, schaltet sich das Messgerät automatisch aus.
Funktionstest durchführen:
Nullpunkt: Setzen Sie bei eingeschaltetem Messgerät den Sensor gerade auf eine der beiden Metallplatten
und drücken den
Trigger-Abzug" . Im Display muss „ „ 0" erscheinen. Wiederholen Sie diese Messung mit
„ „
der zweiten Metallplatte. Auch hier muss „ „ 0" erscheinen. Ist dies nicht der Fall, muss das Messgerät kalibriert
werden (siehe Kapitel „Messgerät kalibrieren"). Je nach Trägermaterial erscheint zum Messwert „ „ Non Ferr"
für nicht-magnetische Metalle und „ „ Ferr" für magnetische Metalle..
Messpunkt: Kontrollieren Sie anschließend die Messgenauigkeit mit Hilfe der beiliegenden Kalibrierungsfolie.
Führen Sie den Funktionstest wie zuvor beschrieben durch, legen aber die Kalibrierungsfolie dazwischen. Die
Materialstärke ist auf der Kalibrierungsfolie aufgedruckt. Dieser Wert muss zuzüglich der Materialtoleranz im
Display angezeigt werden. Ist dies nicht der Fall, muss das Messgerät kalibriert werden (siehe Kapitel
„Messgerät kalibrieren").

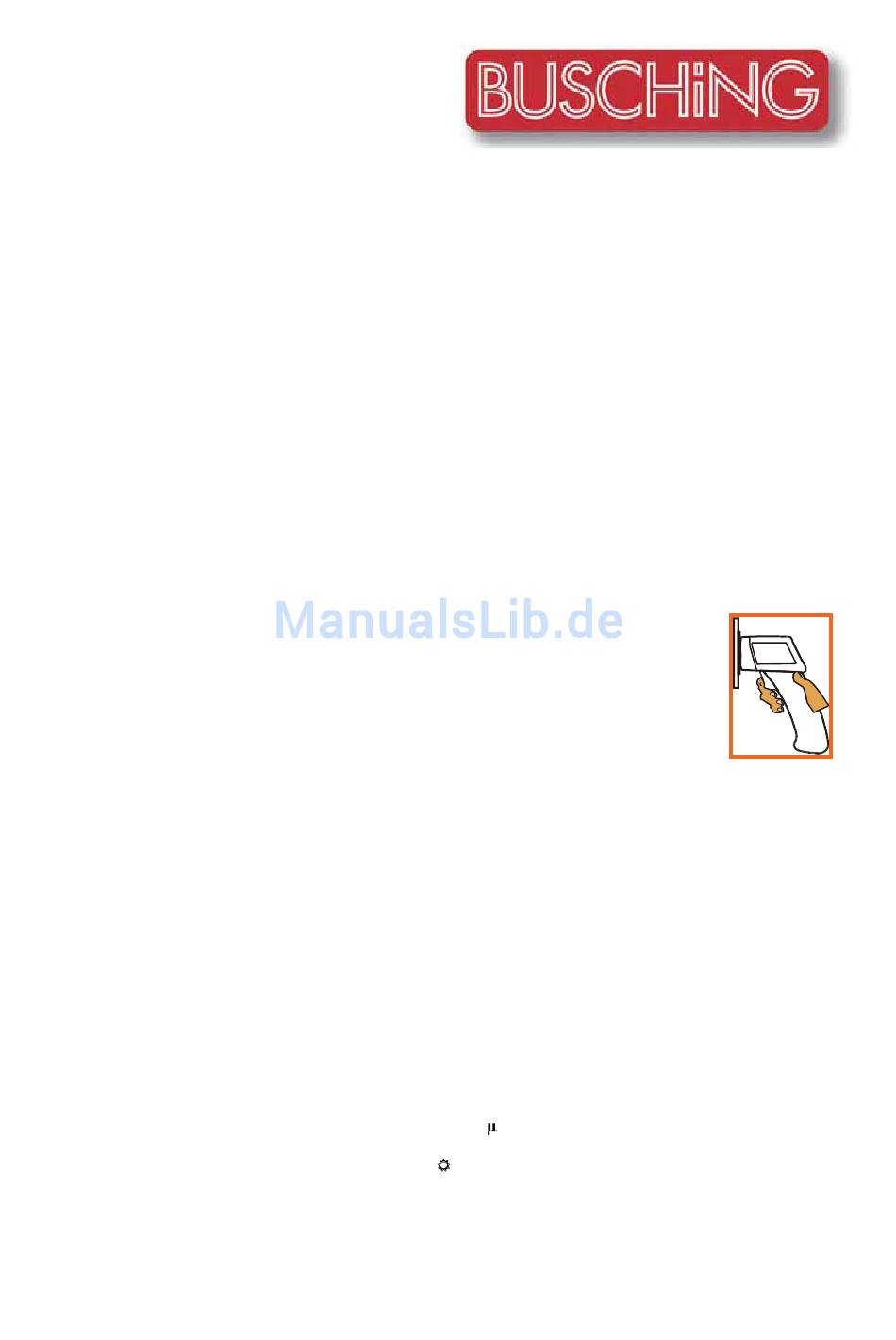

Messung durchführen:
Schalten Sie das Messgerät ein und führen einen Funktionstest durch. Setzen Sie den Sensor
plan auf die zu messende Metallfläche und drücken den „
dass der Sensor nicht verkantet oder verschoben wird. Dies kann zu Messfehlern und zur
Beschädigung der Oberfläche führen. Warten Sie bis der Messwert angezeigt wird. Der
Trigger-Abzug"
„
kann periodisch für eine Einzelmessung oder bis max. 1 Minute für eine
Messreihe gedrückt werden. Bei der Einzelmessung lassen Sie zuerst den „
der Messwert mit dem Symbol „ H" im Display festgehalten wird. Entfernen Sie erst danach das Messgerät
von der Oberfläche! Bei einer fortlaufenden Messreihe (max. bis zu 1 Minute) halten Sie für die gesamte Dau-
Trigger-Abzug"
er der Messung den „
rekt ermittelt ist. Eine länger andauernde Messreihe führt zu Ungenauigkeiten und muss vermieden werden.
Je nach Trägermaterial wird zum Messwert „Non Ferr" für nicht-magnetische Metalle und „Ferr" für magneti-
sche Metalle angezeigt. Erscheint keine Materialanzeige, so wurde das Trägermaterial nicht erkannt und kein
Messwert ermittelt. Wiederholen Sie ggf. die Messung. Achten Sie darauf, dass sich keine Luftblasen zwi-
schen Trägermaterial und Beschichtung befinden. Dies führt zu Fehlmessungen.
Messmodus zur Erkennung des Trägermaterials umschalten:
Nach dem Einschalten ist immer die automatische Metallerkennung aktiv „ „ A". Dieser Modus kann manuell
auf eine Metallart fixiert werden. Die Umstellung bleibt jedoch nur so lange aktiv, bis sich das Messgerät
selbsttätig ausschaltet.
Zur Umstellung gehen Sie wie folgt vor:
1.
Das Messgerät muss ausgeschaltet sein.
2.
Für magnetische Metalle halten Sie die Taste „ „ mils/ m" gedrückt und schalten das Messgerät über
Trigger-Abzug"
den „ „
3.
Für nicht-magnetische Metalle halten Sie die " " " Taste gedrückt und schalten das Messgerät über den
Trigger-Abzug"
„ „
gedrückt. Jede Messung benötigt ca.1 Sekunde bis der Messwert kor-
ein. Im Display erscheint „ „ FErr onLY". Führen Sie die Messung durch.
ein. Im Display erscheint „ „ nonF onLY". Führen Sie die Messung durch.
Trigger-Abzug"
. Achten Sie darauf,
Trigger-Abzug"
-5-
los und warten bis
