4

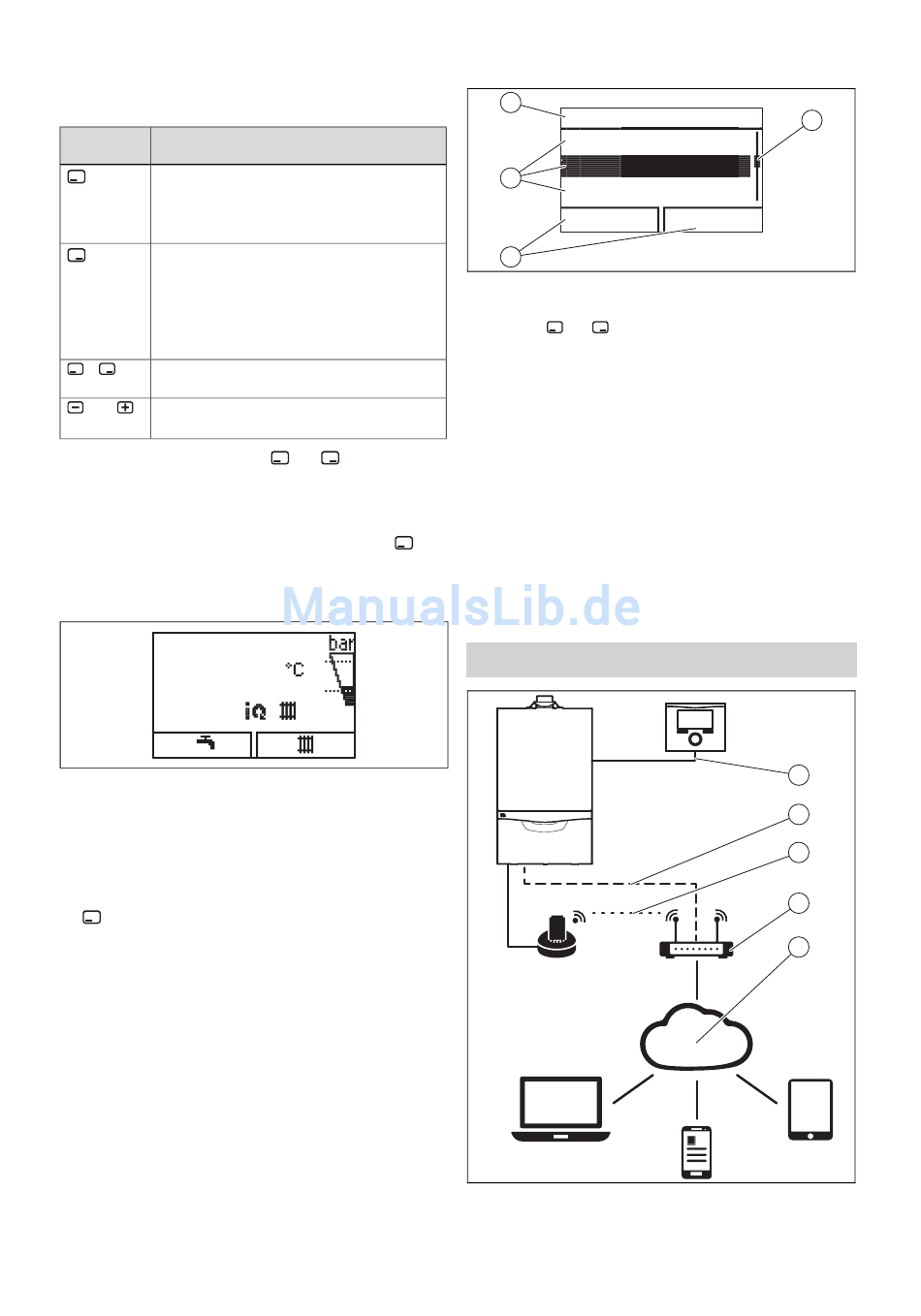

Betrieb
4.1
Bedienkonzept
Bedienele-
Funktion
ment
–
Warmwassertemperatur einstellen
–
Aktivierung einer Betriebsart abbrechen
–
Änderung eines Einstellwertes abbrechen
–
Eine Auswahlebene höher gelangen
–
Heizungsvorlauftemperatur einstellen
–
Anlagendruck ablesen
–
Aktivierung des Komfortbetriebs
–
Betriebsart aktivieren
–
Einstellwert bestätigen
–
Eine Auswahlebene tiefer gelangen
–
Menü aufrufen
+
gleichzeitig
–
Einstellwert verringern oder erhöhen
oder
–
Menüeinträge scrollen
Die aktuelle Funktion der Tasten
angezeigt.
Einstellbare Werte werden immer blinkend dargestellt.
Die Änderung eines Wertes müssen Sie immer bestätigen.
Erst dann wird die neue Einstellung gespeichert. Mit
nen Sie jederzeit einen Vorgang abbrechen.
4.2
Grundanzeige
50
Die Grundanzeige zeigt den aktuellen Zustand des Produkts.
Wenn Sie eine Auswahltaste drücken, dann wird im Display
die aktivierte Funktion angezeigt.
Welche Funktionen zur Verfügung stehen, ist davon abhän-
gig, ob ein Regler an das Produkt angeschlossen ist.
Sie wechseln in die Grundanzeige zurück, indem Sie:
–
drücken und so die Auswahlebenen verlassen
–
länger als 15 Minuten keine Taste betätigen.
Wenn eine Fehlermeldung vorliegt, dann wechselt die
Grundanzeige zur Fehlermeldung.
0020189874_02 ecoTEC exclusive Betriebsanleitung
4.3
1
2
Eine Übersicht der Menüstruktur finden Sie im Anhang.
Betreiberebene – Übersicht (→ Seite 13)
4.4
Das Produkt hat zwei Bedienebenen.
und
wird im Display
Die Bedienebene für den Betreiber zeigt Informationen an
und bietet Einstellmöglichkeiten, die keine speziellen Vor-
kenntnisse erfordern.
Die Bedienebene für den Fachhandwerker ist mit einem
kön-
Code geschützt.
Betreiberebene – Übersicht (→ Seite 13)
4.5
1
Menüdarstellung
4
Xxxx
Xxxxxxxxxxx
Xxxx Xxxxxxx
3
Xxxxxxxxxx
xxxxxx
2
Laufleiste
Aktuelle Belegung
Tasten
und
.
Bedienebenen
Mobile Bedienung
Bedingungen: Heizungsanlage mit Regelgerät multiMATIC 700, Produkt
mit Internetgateway
eBUS-Kabel
Betrieb 4
1
Xxxxxxx
3
Listeneinträge der Aus-
wahlebene
4
Name der Auswahl-
ebene
1
2
3
4
5
2
Netzwerkkabel
7
