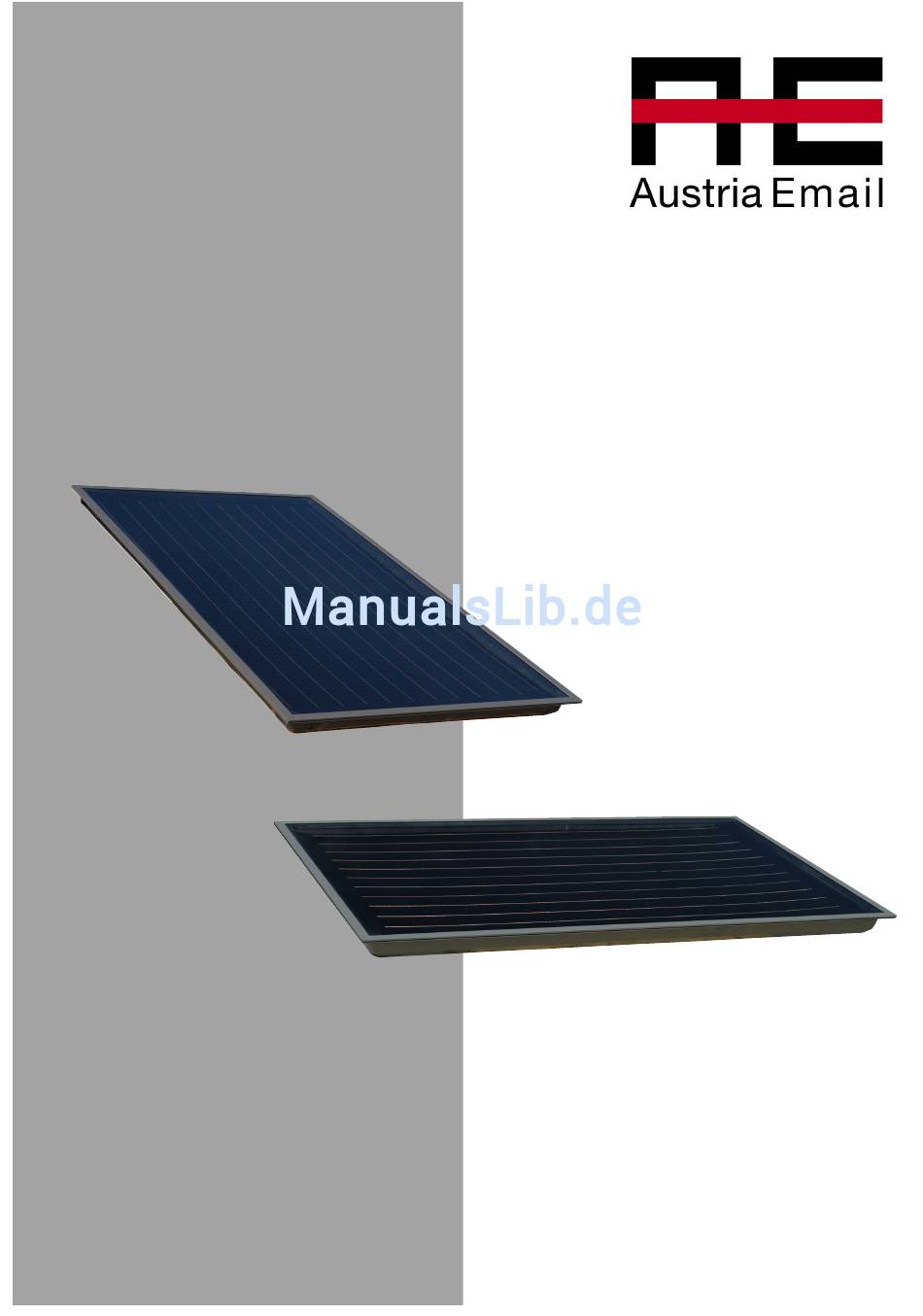

- Seite 1 H A N D B U C H Stockschraubenmontage parallel Flachkollektor SUNLIGHT 2500 Bei horizontaler Anordnung der Kollektoren gilt die Anleitung sinngemäß! 6 9 0 1 5 7 / version 2008.06...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ..................3 Transporthinweis ...................4 Montagehinweise - Kollektor ................5 Werkzeugübersicht ..................6 Materialübersicht...................7 Vorschlag für Befestigungspunkte ..............8 Stockschraubenmontage, parallel ..............9 Technische Daten - Kollektor ................. 12 Betriebsempfehlungen - Solaranlage .............. 13 Allgemeine Hinweise ..................16... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bei Dachmontagen vorschriftsmäßige personenun- abhängige Absturzsicherungen oder Auffangeinrich- tungen nach DIN 18338 Dachdeckungs- u. Sicherheitsgeschirr möglichst oberhalb des Benut- Dachdichtungsarbeiten und nach DIN 18451 Gerüst- zers anschlagen. Sicherheitsgeschirr nur an tragfä- arbeiten mit Sicherheitsnetz unbedingt vor Arbeits- higen Bauteilen bzw. Anschlagpunkten befestigen! beginn aufbauen! Bauarbeiterschutz-Verordnung BGBL 340/1994 §7-10! Sonstige, länderspezifische Vorschriften sind unbedingt einzuhalten! -
Seite 4: Transporthinweis
Transporthinweis ACHTUNG: Kollektor weder an den Anschlüssen noch an den Schraubewinden hochheben! -
Seite 5: Anschlüsse
Montagehinweise - Kollektor Hinweise für Montage und Transport Die Montage darf nur von fachkundigen Personen vorgenommen werden. Grundsätzlich ist zur Montage das mitge- lieferte Material zu verwenden. Informieren Sie sich vor der Montage und dem Betrieb der Sonnenkollektoranlage über die jeweils gültigen örtlichen Normen und Vorschriften. Hinweis: Die Montage eines Kollektorfeldes ist ein Eingriff in ein (bestehendes) Dach. -
Seite 6: Werkzeugübersicht
Werkzeugübersicht Maßband Bohrmaschine Holzbohrer Ø 8 mm Steinbohrer Ø 14 mm Sechskantschlüssel Winkelschleifer Metallsäge Montageschlüssel... -
Seite 7: Materialübersicht
Materialübersicht Stockschraube M12*350 Gummidichtung Unterlegscheibe M12 Sechskantmutter M12 Klemmstück Ø 13 mm Trageschiene Verbinderstück Sechskantschraube M8*30 Unterlegscheibe M8 Sechskantmutter M8 Flachdichtung... -
Seite 8: Vorschlag Für Befestigungspunkte
Vorschlag für Befestigungspunkte Kollektor hochstehend Kollektor liegend Befestigungs- Artikel- Befestigungs- Artikel- Kollektoren Gesamtbreite Kollektoren Gesamtbreite punkte Nummer punkte Nummer 252 cm 1 x A40522 210 cm 1 x A40693 378 cm 1 x A40523 420 cm 2 x A40693 504 cm 2 x A40522 630 cm 3 x A40693... -
Seite 9: Stockschraubenmontage, Parallel
Stockschraubenmontage, parallel HINWEIS: Bei dieser Montageart müssen die Befestigungs- punkte (im Sparren) genau ausgemessen werden. 1: A = Kollektor hochstehend: 203 cm A = Kollektor liegend: 119 cm Generell gilt: pro hochstehenden Kollektor - eine Stütze pro liegenden Kollektor - zwei Stützen 2: Ziegel bohren - Ø... - Seite 10 Stockschraubenmontage, parallel 5: Gummidichtung aufziehen und befestigen Reihenfolge: Gummidichtung - Scheibe - Mutter 6: Klemmstücke auf eine gemeinsame Höhe einstellen und befesti- gen (Maß von Oberkante Ziegel zu Unterkante Klemmstück ca. 20 - 30 mm). Überlänge der Stockschraube abschneiden. Reihenfolge: Mutter - Klemmstück Ø13 - Scheibe - Mutter 7: Trageschienen oben und unten ausrichten und mit der gerillten Fläche über die Klemmstücke fixieren Reihenfolge: Schraube - Scheibe - Klemmstück - Mutter...
- Seite 11 Stockschraubenmontage, parallel 8: Kollektoren einlegen und mit den Trageschienen verschrauben Reihenfolge: Schraube - Scheibe - Trageschiene - Kollektor 9: Verbinden von weiteren Trageschienen Reihenfolge: Schraube - Scheibe - Verbinderstück - Mutter 10:Kollektoren hydraulisch miteinander verbinden...
-
Seite 12: Angaben Zum Kollektor
Angaben zum Kollektor Technische Daten Bruttofläche m² 2,57 Gewicht Nettofläche m² Inhalt Aperturfläche m² max. Betriebsüberdruck... -
Seite 13: Betriebsempfehlungen - Solaranlage
Betriebsempfehlungen - Solaranlage Spülung und Befüllung Aus Sicherheitsgründen ist die Füllung ausschließlich während Zeiten ohne Sonneneinstrahlung oder mit abgedeck- ten Kollektoren durchzuführen. Insbesondere in frostgefährdeten Gebieten ist die Verwendung von 40%-igem Frost- schutzmittel FS-Wasser-Gemisch notwendig. Die Solaranlage ist innerhalb einer Woche ab Montage zu befüllen und in Betrieb zu nehmen, da es durch die Wär- meentwicklung im Kollektor(feld) bei leeren Anlagen zu Beschädigung der Flachdichtungen kommen kann. - Seite 14 Betriebsempfehlungen - Solaranlage Kollektorverschaltung Ein möglicher Vorschlag zur Verschaltung kann aus der nachfolgenden Skizze entnommen werden. Aufgrund der baulichen Gegebenheiten kann jedoch die Situation in der Praxis abweichen. Grundsätzlich dürfen ma- ximal 7 Kollektoren in Serie verschalten werden! Besteht ein Kollektorfeld aus mehr als 7 Kollektoren, so muß das Feld mehrmals parallel angefahren werden.
- Seite 15 Betriebsempfehlungen - Solaranlage Massenstrom Um eine gute Kollektorleistung zu gewährleisten, ist bis zu einer Kollektorfeldgröße von ca. 20 m² ein spezifischer Durchfluß von 60 l/m²h zu wählen. Rohrquerschnitte Dimensionierungstabelle mit einem spezifischen Durchfluß von 60 l/m²h und einer max. Höhe von 15 m und Solarkomponenten der AUSTRIA-EMAIL.
-
Seite 16: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Für die nicht bestimmungsgemäße Verwendung oder unzulässige Änderung der Montagekomponenten sowie sich daraus ergebender Folgen wird keine Haftung übernommen. Sämtliche Angaben und Instruktionen in dieser Anleitung beziehen sich auf den derzeitigen Entwicklungsstand. Bitte verwenden Sie stets die jeweils mit den Kollektoren mitgelieferte Montageanleitung. Verwendete Abbildungen sind Symbolfotos.
