D

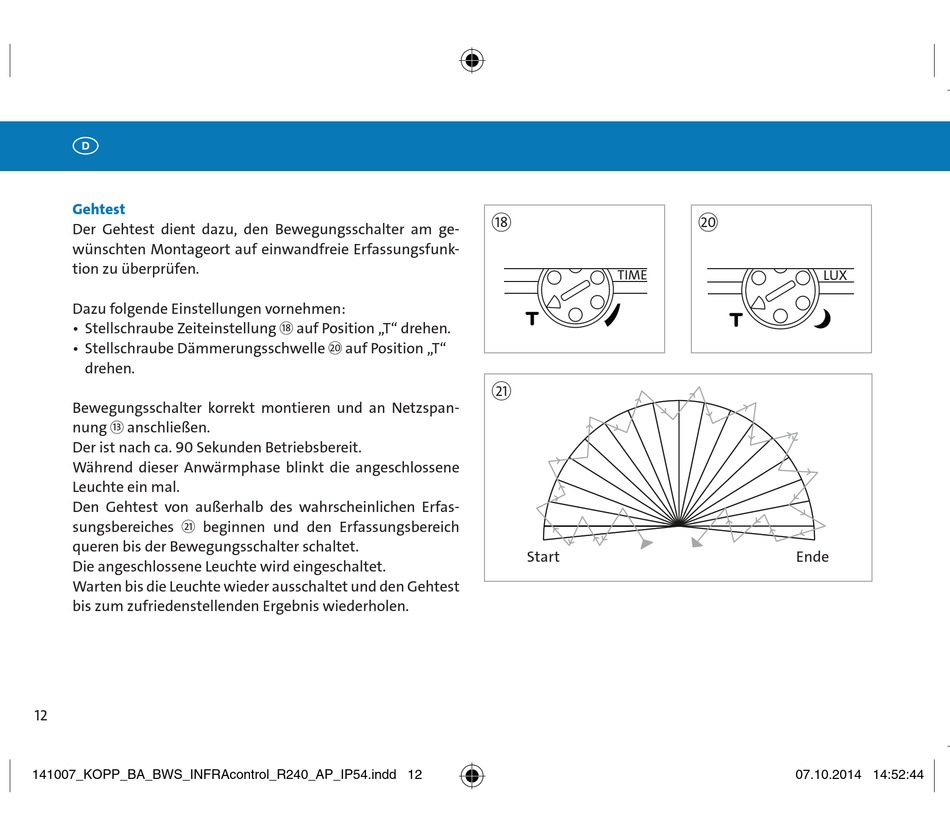

Gehtest
18
20
Der Gehtest dient dazu, den Bewegungsschalter am ge-
wünschten Montageort auf einwandfreie Erfassungsfunk-
tion zu überprüfen.
TIME
TIME LUX
Dazu folgende Einstellungen vornehmen:
• Stellschraube Zeiteinstellung
auf Position „T" drehen.
18
• Stellschraube Dämmerungsschwelle
auf Position „T"
20
drehen.
21
Bewegungsschalter korrekt montieren und an Netzspan-
nung
anschließen.
13
Der ist nach ca. 90 Sekunden Betriebsbereit.
Während dieser Anwärmphase blinkt die angeschlossene
Leuchte ein mal.
Den Gehtest von außerhalb des wahrscheinlichen Erfas-
sungsbereiches
beginnen und den Erfassungsbereich
21
queren bis der Bewegungsschalter schaltet.
Start
Ende
Die angeschlossene Leuchte wird eingeschaltet.
Warten bis die Leuchte wieder ausschaltet und den Gehtest
bis zum zufriedenstellenden Ergebnis wiederholen.
12
