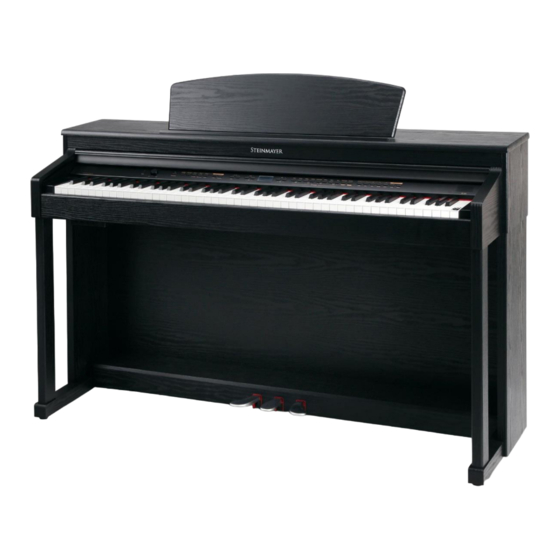

Steinmayer DP 360 Gebrauchsanweisung
Digitalpiano
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Steinmayer DP 360
Inhaltszusammenfassung für Steinmayer DP 360
- Seite 1 DP 360 Gebrauchsanweisung Vers. Nr. : 12/17 Art. Nr. : 00049096...
-
Seite 2: Vor Dem Lesen
Vor dem Lesen Sicherheitshinweise Bitte lesen Sie den folgenden Abschnitt sorgfältig durch, bevor Sie das Instrument in Gebrauch nehmen! Bitte bewahren Sie diese Bedienungs-anleitung sorgfältig auf. Stromversorgung Bitte schließen Sie das mitgelieferte Netzkabel (ggf. Netzteil) an einer Steckdose mit korrekter Spannung an. -
Seite 3: Kurze Vorinformationen
Kurze Vorinformationen Vielen Dank, dass Sie sich für dieses Gerät entschieden haben. Das Gerät vermischt bis zu maximal 256 Noten und beinhaltet ein über 1 GB großes Soundspektrum, wie z.B. Demosongs, Stimmen oder ähnliches. Außerdem verfügt es über mehrere Sensoren, welche zusätzlich weiterentwickelt wurden um präzises Spielen weitestgehend möglich zu machen. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Vor dem Lesen ............................2 Sicherheitshinweise ..........................2 Produktkomponenten ..........................5 Audio Verbindungen ..........................9 Pedale ..............................10 Kontrolleinheit............................11 Grundsteuerung ............................ 13 Lautstärkeeinstellung ..........................13 GM Stimmen............................14 Twin Piano ............................. 14 Layer Einstellungen ..........................16 Metronome ............................17 DEMO/Lern Musik .......................... -
Seite 5: Produktkomponenten
Produktkomponenten Nachdem Sie das Piano erhalten haben, überprüfen Sie bitte anhand dieser Liste, ob alle Einzelteile geliefert wurden. Pianokörper Adapter Pedalleiste (c) Linker & Rechter Fuß (a, b) Rückenwand (d) Anleitung Pedalleisten/Körper Schrauben(e) Rückenwandschrauben(f, g) - Seite 6 Montage 1. Montage der Füße und Pedale 1. Platzieren Sie die Füße umgekehrt, wie auf dem Bild, und nutzen Sie 4 Körperschrauben (e) um die Pedalleiste zu montieren. 2. Regeln Sie den Regler solange, bis die Pedale den Boden berühren. 2.
- Seite 7 3. Montage des Pianokörpers 1. Platzieren Sie den Pianokörper vorsichtig auf den Füßen, sodass die vorgebohrten Löcher zu den vorhergesehenen Plätzen passen. Nutzen Sie die restlichen Schrauben um das Tastenbrett fixieren zu können. Nun können Sie den Notenständer aufbauen, indem Sie diesen anheben und mit den Clips befestigen.
-
Seite 8: Kopfhöreranschluss
Teile des Produkts Stromschalter Verbinden Sie das Stromkabel des Pianos mit einer üblichen Steckdose und drücken Sie „Power“ um das Piano anzuschalten. Die Knöpfe werden kurz aufleuchten. Wenn das Piano angeschaltet wird ist die Standardstimme „Grand Piano 1“. Während Sie das Piano anschalten drücken Sie bitte keine Pedale, da diese sonst nicht richtig funktionieren. -
Seite 9: Audio Verbindungen
Audio Verbindungen 1. AUX IN Das Piano kann durch diesen Anschluss Töne, Lieder Sounds von dem angeschlossenen Gerät durch die Boxen abspielen. Nutzen Sie ein Audiokabel und verbinden Sie es mit dem AUX IN Anschluss des Pianos und dem „Output“-Anschlusses Ihres Gerätes (z.B. MP3 Player). 2. -
Seite 10: Pedale
Pedale Das Piano verfügt wie akustische Pianos über drei Pedale. Pedalfunktionen 1. Sustain Pedal (rechtes Pedal) Das Betätigen dieses Pedals lässt die Noten auch dann klingen, wenn Sie diese gar nicht mehr drücken. 2. Sostenuto Pedal (mittleres Pedal) Wenn Sie auf das Sostenutopedal treten, während Sie Tasten gedrückt halten, werden die Töne so lange ausgehalten, wie Sie das Pedal loslassen. -
Seite 11: Kontrolleinheit
Kontrolleinheit Lautstärkeeinstellungen Funktionen a: Lautstärke j: Setup/Sperren Demo/Aufnahme i: LED Bildschirm b: Metronom m: hoch/runter c: Aufnahme o: Funktion d: Play/Stop p: Enter e: Track 1 / linke Hand f: Track 2 / rechte Hand g: Track 3 / wiederholen h: Demo i: Lernmusik k: Tempo erhöhen / verringern... - Seite 12 Stimmen/Effekte n: Stimmenknöpfe q: Layer r: Split s: Twin t: Reverb u: Effect v: Store w: Recall Power 1: An / Aus Knopf Externe Anschlüsse 2: Kopfhörer 3: AUX IN/OUT 4: USB TO HOST Pedale 5: Soft Pedal 6: Sostenuto Pedal 7: Damper Pedal...
-
Seite 13: Grundsteuerung
Grundsteuerung Lautstärkeeinstellung Nutzen Sie den „Master Volume“ Regler um die Lautstärke anzupassen Wählen einer Stimme Dieses Piano verfügt über die Fähigkeit, wie akustische, hochwertige Pianos/Flügel zu klingen und gleichzeitig wie andere Instrumente wie z.B. Schlagzeug zu klingen. 128 Midi-Stimmen 3 Percussion Kits 2 Sound Effekt Set Auswahl der gewünschten Stimme Drücken Sie den Knopf, welcher die gewünschte Stimme beinhaltet. -
Seite 14: Gm Stimmen
GM Stimmen Das Piano verfügt über 128 Generalmidi-Stimmen, welche dem internationalen GM-Norm entsprechen. Diese Stimmen können Sie mit dem GM VOICE Knopf auswählen. Eine GM Stimme auswählen 1. Drücken Sie GM Voice 2. Nutzen Sie die DATA Knöpfe bzw. das DATA Rad um die gewünschte Stimme auszuwählen. -
Seite 15: Layer Einstellungen
Layer Einstellungen Die Layer-Einstellungen ermöglicht es Ihnen ein breiteres Soundspektrum zu kreieren. Drücken Sie „Layer“ um den Modus zu aktivieren. Der LED Bildschirm zeigt die aktuelle Stimme an Layer Lautstärke 1. Gehen Sie in den Setup Modus um die Layerlautstärke anzupassen. Drücken und halten Sie „Setup“... -
Seite 16: Split Punkt
Split Im Splitmodus können Sie die Tastatur in zwei Soundbereiche „teilen“, so dass Sie z.B. mit der linken Hand Bass und mit der rechten Hand Piano spielen können. Spielen mit einer Split Voice 1. Auswahl der ersten Voice wie zuvor beschrieben. 2. -
Seite 17: Metronome
Metronome Das Piano verfügt über eine Metronom Funktion, die sich ideal zum Üben eignet. 1. Starten Sie das Metronom, indem Sie die Taste METRONOME drücken. Die Kontrolllampe leuchtet auf. Um das Metronom abzuschalten, drücken Sie nochmals die Taste METRONOME. 2. Sie können mit Hilfe der TEMPO-Tasten die Geschwindigkeit des Metronoms einstellen. Der Bereich geht von 40 bis 250. -
Seite 18: Demo/Lern Musik
DEMO/Lern Musik Das Piano bietet eine Vielzahl an Demo/Lernmusik, die Sie zum Lernen oder einfach nur aus Spaß benutzen können. 1. Demo/Lern Modus Aktivieren Drücken Sie DEMO/EDU MUSIC. Das Licht schaltet sich ein. Drücken Sie nun Play/Stop um den Song abzuspielen/zu pausieren. 2. -
Seite 22: Funktionen
Funktionen Drücken und halten Sie „Setup“ und drücken Sie anschließend „Function“. Die LED wird „F01“ anzeigen, welches Ihnen zeigt, dass Sie sich im ersten Parameter befinden. Navigieren Sie durch die Parameter mit Hilfe der Data Up/Down Knöpfe. Drücken Sie Enter um den Parameter zu bearbeiten und nutzen Sie erneut die Data Up/Down Knöpfe um die Werte zu verändern. -
Seite 23: Touch Funktion
Master Tune F01 „Tune“ erlaubt es Ihnen Ihr Piano speziell nach Ihren wünschen zu stimmen. Es ist sinnvoll „Tune“ zu verwenden wenn Sie mit anderen Instrumenten zusammen spielen wollen. Transpose Mit dieser Funktion können Sie die Tonhöhe des Pianos in Halbtonschritten verändern um sie andern Instrumenten oder Sängern anzupassen. -
Seite 24: Brilliance
Brilliance Brilliance legt das Timbre des Pianos fest. Umso mehr Brilliance eingestellt wird, umso dominanter wird der Sound des Pianos. Octave Shift Mit dem Octave Shift lässt sich der Sound des Pianos um 1 oder 2 Oktaven verändern. Weiterlaufendes Playback Mit dieser Einstellung lässt sich festlegen, dass nach einem fertiggespieltem Demo Song, der darauffolgende Song in der Liste automatisch abgespielt wird. -
Seite 25: Saiten Resonanz Lautstärke
Scale Tune Dieser Parameter stimmt das Piano in bestimmte Bereiche um wie z.B. Standardstimmungen bestimmter Kulturkreise oder bestimmte Charakteristische Merkmale bestimmter Perioden aus der Vergangenheit. Saiten Resonanz Lautstärke Um mehr Realismus zu schaffen kann diese Einstellung in der Intensität verändert werden. Dämpfer Resonanz Lautstärke Wenn das Pedal nicht gedrückt ist erzeugen die nicht angespielten Noten einen leichten Klang und dieser wurde Live aufgenommen und wird immer erzeugt wenn Sie das Pedal nicht... -
Seite 26: Registrations Knöpfe Zürucksetzen
Das Gerät schaltet sich nach einer Inaktivität von 30 Minuten selbst aus (Standardwert). Diesen Wert können Sie verändern. (Aus/30/120/240 Minuten) Alle Parameter aktivieren Das DP 360 bietet Ihnen die Möglichkeit alle von Ihnen eingestellten Parameter gleichzeitig zu aktivieren. Drücken Sie „Enter“ wenn das Display „EnT“ anzeigt um alle Parameter aktivieren zu können. -
Seite 27: Registration Einzelner Knöpfe
Registration einzelner Knöpfe Diese Option ermöglicht es Ihnen alle aktuellen Einstellungen und Parameter auf einen von den fünf Knöpfen abzuspeichern, sodass Sie schnell zwischen verschiedenen Einstellungen wechseln können. Einrichtung Wenn alle Parameter für Sie passend eingestellt sind dann drücken und halten Sie „Store“ und drücken Sie gleichzeitig einen der fünf Registrationsknöpfe um Ihre aktuellen Einstellungen auf diesen Knopf abzuspeichern. -
Seite 28: Vorbereitung
Aufnahme Das DP-360 bietet Ihnen die Möglichkeit gespieltes Aufzunehmen und später wieder abzuspielen. Das Piano verfügt über drei Song-Slots welcher je eine Notenkapazität von bis zu 4500 Noten hat. 4500 Noten entsprechen ca. 3 mal „Für Elise“ von L.V. Beethoven hintereinander aufgezeichnet. -
Seite 29: Aufnahme Register Wechseln
5. Track 2 verlassen Drücken Sie PLAY/PAUSE oder STOP um die Aufnahme zu stoppen. Wenn Sie die Aufnahme hören wollen drücken Sie Play/Stop. 6. Löschen Drücken und halten Sie einen TRACK Knopf bis der Signalton kommt. Drücken und halten sie den RECORD Knopf bis der Signalton kommt um alle Aufnahmen zu löschen. - Seite 30 MIDI Liste...
-
Seite 34: Problemlösung
Problemlösung... - Seite 36 DP 360 English User Manual...
-
Seite 77: Weee-Erklärung / Entsorgung
WEEE-Erklärung / Entsorgung Ihr Produkt wurde mit hochwertigen Materialien und Komponenten entworfen und hergestellt, die recycelbar sind und wieder verwendet werden können. Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Nutzungsdauer vom Hausmüll getrennt entsorgt werden müssen. Bitte entsorgen Sie dieses Gerät bei Ihrer örtlichen kommunalen Sammelstelle oder im Recycling Center.
