Vorel 81780 Bedienungsanleitung

DIGITALES MULTIMETER
DIGITALES MULTIMETER
CHARAKTERYSTIK DES GERÄTES
Das Vielfachmessgerät ist ein digitales Messinstrument, das zum Messen verschiedener elektrischer
Größen bestimmt ist. Das Messgerät ist für die amateurhafte sowie unprofessionelle Anwendung und nicht
für den gewerblichen Gebrauch und das Handwerk vorgesehen.
Vor Beginn der Arbeit mit dem Messgerät ist die gesamte Anleitung durchzulesen und einzuhal-
ten!

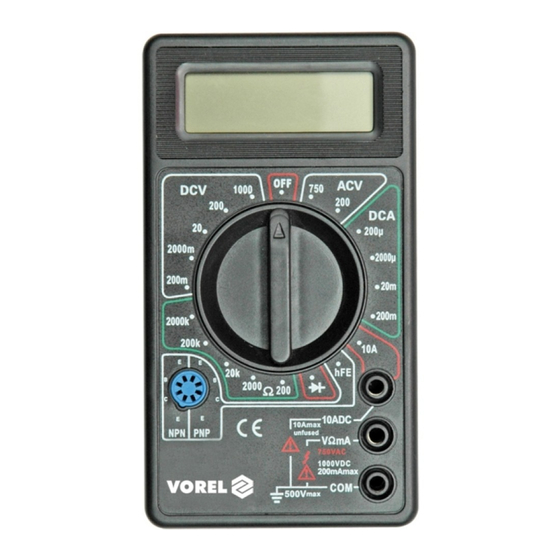

Das Messgerät besteht aus einem Kunststoffgehäuse, einer Flüssigkristallanzeige und einem Messbere-
ichsschalter. Im Gehäuse sind drei Messbuchsen sowie eine Buchse für die Transistorprüfung installiert.
Das Messgerät ist mit zwei Messleitungen mit Steckern am Ende ausgerüstet.
Es wird ohne Batterie für die Stromversorgung verkauft.
HINWEIS! Das angebotene Messgerät ist kein Messinstrument im Sinne des Gesetzes „Recht auf Mes-
sungen".
MESSBEREICHE:
ACHTUNG! Das Messen elektrischer Größen, die den maximalen Messbereich des Ge-
rätes überschreiten, ist verboten.
Gleichspannung
Bereich Körnung
200 mV 0,1 mV
2000 mV 1 mV
20 V 10 mV
200 V 100 mV
1000 V 1 V
Wechselspannung
Bereich Körnung
200 V 100 mV
500 V 1 V
B E D I E N U N G S A N L E I T U N G
Genauigkeit Bereich
±0,5% 200 μA
±0,5% 2000 μA
±0,5% 20 mA
±0,5% 200 mA
±0,8% 5 A
Kontrolle der Transistoren
Genauigkeit I
B
±1,2%
10 μA
±1,2%
Gleichstrom
Körnung Genauigkeit
0,1 μA ±1%
1 μA ±1%
10 μA ±1%
100 μA ±1,5%
10 mA ±2%
U
CE
2,8 V
Widerstand
Bereich Körnung Genauigkeit
200 Ω 0,1 Ω
2000 Ω 1 Ω
20 k Ω 10 Ω
200 k Ω 100 Ω
2000 k Ω 1 k Ω
Kontrolle der Dioden
Aufl ösung
1mV
81780
±1%
1
